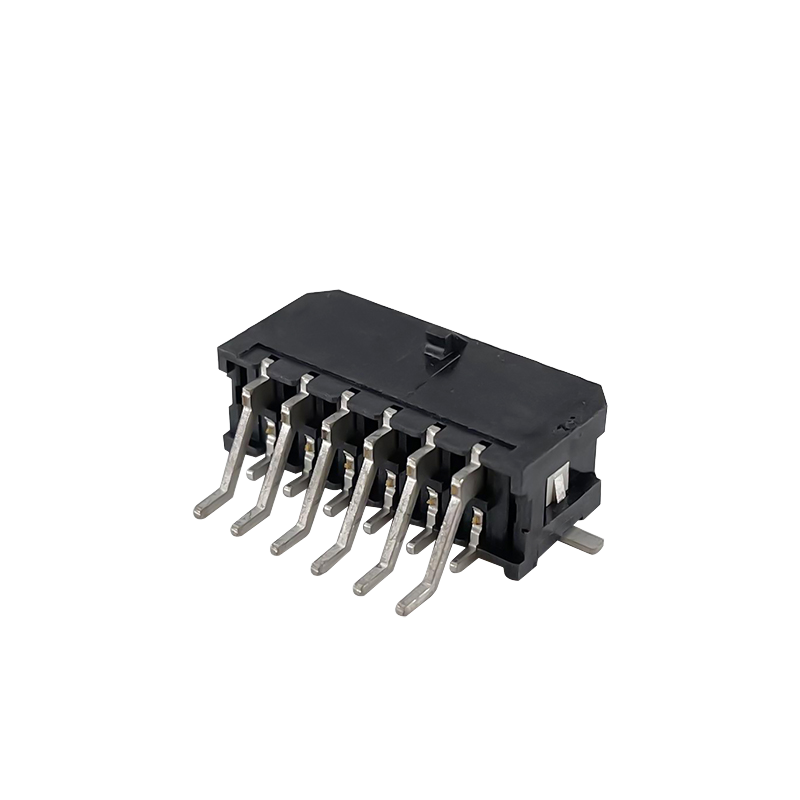

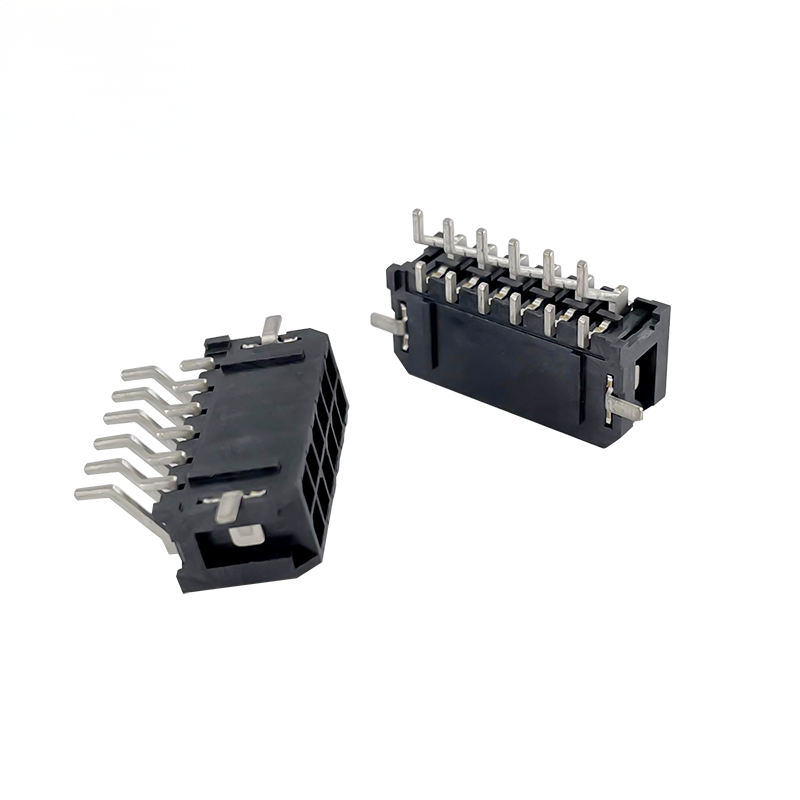

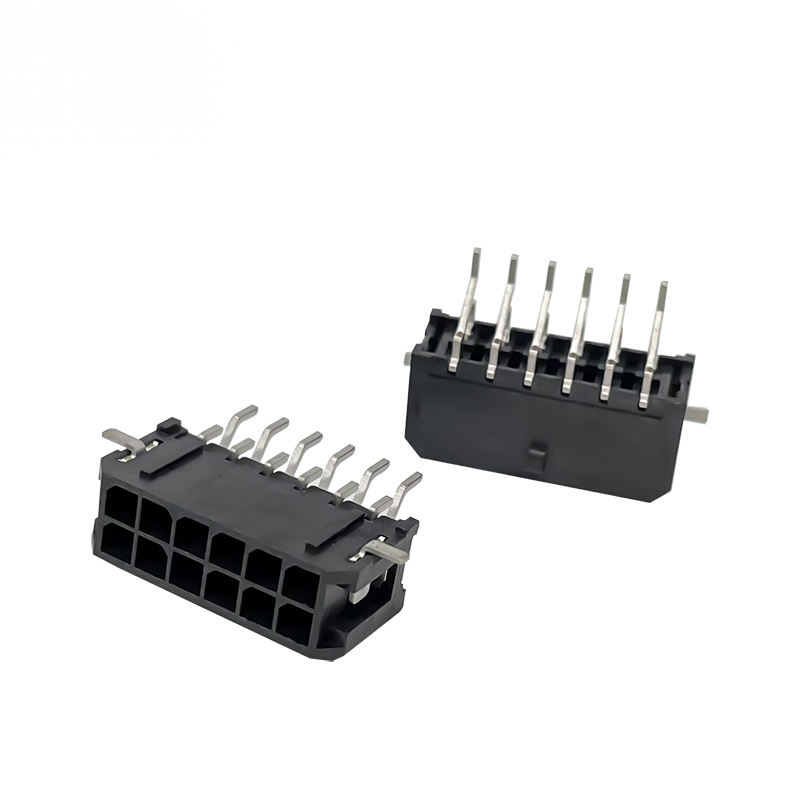

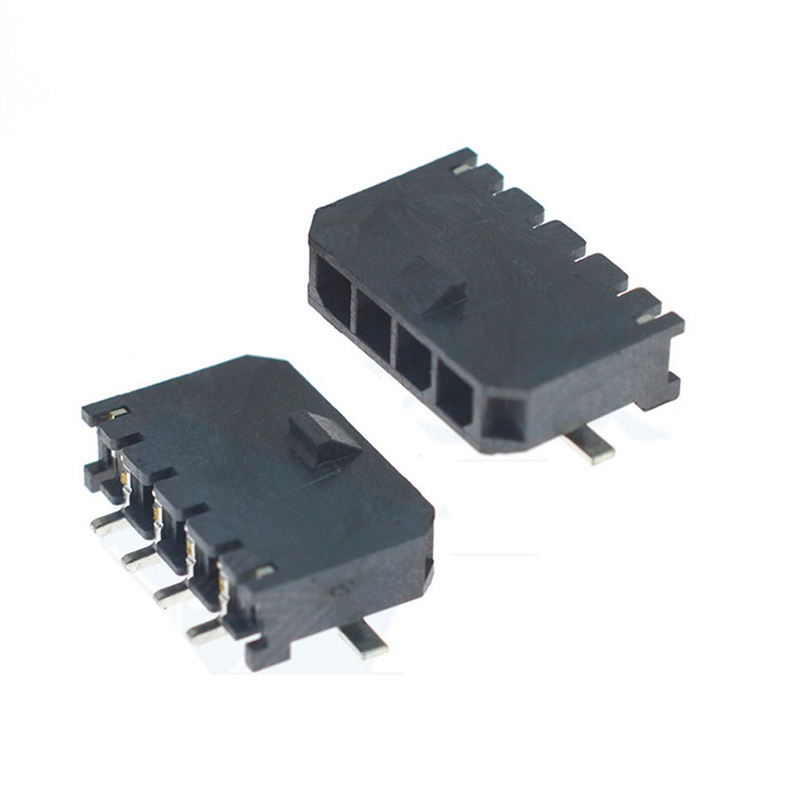

मोलेक्स 43025 माइक्रो-फिट 3.0MM R/A SMT फीमेल वेफर कनेक्टर (MX3.0 सीरीज) डुअल-रो | राइट-एंगल SMT | 2x7-पिन, 6/8/10/12 पिन वेरिएंट का समर्थन करता है
उत्पाद हाइलाइट्स
- 3.0 मिमी पिच डुअल-रो राइट-एंगल SMT मेल वेफर, मोलेक्स 43025 माइक्रो-फिट 3.0 सीरीज के साथ क्रॉस-संगत
- मल्टी-सर्किट विकल्प: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 पिन, मिश्रित पावर-सिग्नल ट्रांसमिशन
- सरफेस-माउंट रिफ्लो सोल्डरिंग, उच्च-वॉल्यूम पीसीबी स्वचालित असेंबली के लिए आदर्श
- पॉजिटिव पोलराइजेशन और लॉकिंग डिज़ाइन, गलत-प्रवेश और आकस्मिक डिस्कनेक्शन को रोकता है
- RoHS और REACH अनुपालन; UL94V-0 हाउसिंग, लो-हैलोजन विकल्प उपलब्ध
- डुअल-बीम फॉस्फर-ब्रॉन्ज संपर्क; विभिन्न विश्वसनीयता आवश्यकताओं के लिए टिन / गोल्ड फ्लैश प्लेटिंग वैकल्पिक
तकनीकी विशिष्टताएँ
सामान्य यांत्रिक पैरामीटर
| आइटम |
विनिर्देश |
टिप्पणियाँ |
| पिच |
3.00 मिमी |
डुअल रो |
| प्रकार |
राइट-एंगल SMT मेल वेफर (हेडर) |
वायर-टू-बोर्ड |
| उपलब्ध सर्किट |
2x6, 2x7, 2x8, 2x10, 2x12 पिन |
अनुरोध पर कस्टम पिन गणना |
| हाउसिंग सामग्री |
PA66 नायलॉन |
UL94V-0, काला |
| संपर्क सामग्री |
फॉस्फर ब्रॉन्ज |
उच्च स्प्रिंग प्रतिधारण |
| संपर्क प्लेटिंग |
निकेल पर टिन / गोल्ड फ्लैश |
उच्च-विश्वसनीयता सिग्नल के लिए गोल्ड |
| मैचिंग साइकल |
न्यूनतम 30 साइकल |
मानक उद्योग आवश्यकता |
| पीसीबी मोटाई फिट |
0.8-1.6 मिमी |
मानक FR-4 पीसीबी |
| पैकेजिंग |
टेप और रील |
SMT ऑटो माउंटिंग के लिए |
सामग्री और विद्युत विशेषताएँ
| आइटम |
विनिर्देश |
टिप्पणियाँ |
| रेटेड करंट |
प्रति संपर्क 5A |
टिन-प्लेटेड टर्मिनलमाउसर एले... |
| रेटेड वोल्टेज |
250V AC/DC |
|
| अधिकतम संपर्क प्रतिरोध |
≤10mΩ |
100mA, 20mV पर प्रारंभिक स्थिति |
| न्यूनतम इन्सुलेशन प्रतिरोध |
1000MΩ |
500V DC परीक्षणमोलेक्स |
| डाइलेक्ट्रिक विदस्टैंडिंग वोल्टेज |
1000V AC / 1 मिनट |
कोई ब्रेकडाउन, लीकेज नहीं<5mA |
| ऑपरेटिंग तापमान |
-40℃ ~ +105℃ |
भंडारण: -40~+125℃मोलेक्स |
| अनुपालन |
RoHS, REACH SVHC |
लो-हैलोजन वैकल्पिक |
पर्यावरण और सोल्डरिंग गाइड
| आइटम |
विनिर्देश |
इंजीनियर के लिए नोट्स |
| रिफ्लो सोल्डरिंग प्रोफाइल |
260℃ अधिकतम, 5-10 सेकंड पीक अवधि |
265℃ से अधिक न करें; लंबे समय तक गर्मी के संपर्क से बचें |
| SMT माउंटिंग |
टेप-एंड-रील, पिक-एंड-प्लेस संगत |
मैनुअल डिप सोल्डरिंग की अनुशंसा नहीं की जाती है |
| कंपन प्रतिरोध |
10-2000 Hz, 10g |
कोई संपर्क व्यवधान नहीं |
| शॉक प्रतिरोध |
50g, 11ms |
सामान्य औद्योगिक मानक को पूरा करें |
| भंडारण की स्थिति |
तापमान 5-30℃, आर्द्रता<60% RH |
एंटी-नमी पैकिंग; संक्षारक गैस से बचें |
उत्पाद सुविधाएँ
- राइट-एंगल क्षैतिज आउटगोइंग, साइड-दिशा केबल रूटिंग के लिए फिट, पीसीबी ऊर्ध्वाधर ऊंचाई पर कब्जा कम करता है
- पूर्ण पोलराइजेशन कीइंग सुविधा, पीसीबी और हार्नेस को रिवर्स मैटिंग क्षति से बचाता है।
- डुअल-बीम संपर्क संरचना, कंपन और तापमान चक्र के तहत स्थिर संपर्क
- SMT सतह माउंट फुटप्रिंट, मानक रिफ्लो प्रोफाइल से मेल खाता है; पिक-एंड-प्लेस के लिए टेप-एंड-रील पैकेजिंग
- एकाधिक पिन कॉन्फ़िगरेशन: लचीले प्रोजेक्ट चयन के लिए 2x6, 2x7, 2x8, 2x10, 2x12 पोजीशन
- हाउसिंग: PA66 नायलॉन UL94V-0; संपर्क: फॉस्फर ब्रॉन्ज; प्लेटिंग: टिन-ओवर-निकेल / गोल्ड फ्लैश वैकल्पिक
- RoHS, REACH अनुपालन; घरेलू उपकरण और औद्योगिक अंतिम-उत्पादों के लिए ग्लो-वायर परीक्षण का समर्थन करता है
उत्पाद लाभ
- पीसीबी स्पेस-सेविंग: राइट-एंगल क्षैतिज निकास, ऊर्ध्वाधर ऊंचाई-सीमित बाड़े डिजाइन को हल करता है
- असेंबली दक्षता: पूर्ण SMT रील पैकेजिंग, सीधे SMT लाइन में फिट, थ्रू-होल प्रकार की तुलना में मैनुअल असेंबली लागत में कटौती
- एंटी-मिस-प्लग: अंतर्निहित पोलराइजेशन कुंजी, बड़े पैमाने पर उत्पादन के लिए रिवर्स-इन्सर्शन जोखिम को समाप्त करता है
- लचीला लागत विकल्प: पावर सर्किट लागत-डाउन के लिए टिन प्लेटिंग; उच्च-विश्वसनीयता सिग्नल पथ के लिए गोल्ड फ्लैश
- ड्रॉप-इन संगतता: मोलेक्स 43025 माइक्रो-फिट 3.0 सिस्टम के साथ फॉर्म-फिट-फंक्शन संगत, बीओएम प्रतिस्थापन के लिए सीधा स्वैप
- मजबूत एंटी-वाइब्रेशन: डुअल-बीम फॉस्फर ब्रॉन्ज संपर्क कंपन और थर्मल चक्र के तहत स्थिर प्रतिरोध बनाए रखता है
- मल्टी-पिन तैयार: 6-12 पिन डुअल-रो स्टॉक उपलब्ध, प्रोटोटाइप और बड़े पैमाने पर उत्पादन ऑर्डर का समर्थन करता है
आवेदन
- औद्योगिक नियंत्रण: पीएलसी मॉड्यूल, सर्वो ड्राइवर, सेंसर पावर-सिग्नल हार्नेस
- उपभोक्ता इलेक्ट्रॉनिक्स: पावर सप्लाई यूनिट, घरेलू उपकरण, स्मार्ट उपकरण मेन-बोर्ड कनेक्शन
- नई ऊर्जा: छोटी बैटरी प्रबंधन प्रणाली, चार्जिंग मॉड्यूल, एलईडी पावर ड्राइवर
- कार्यालय उपकरण: प्रिंटर, स्कैनर, पीओएस टर्मिनल आंतरिक वायरिंग
- चिकित्सा उपकरण (गैर-प्रत्यारोपण): परीक्षण उपकरण आंतरिक इंटरकनेक्शन
- सुरक्षा और स्वचालन: एक्सेस-कंट्रोल, निगरानी उपकरण बोर्ड-टू-केबल कनेक्शन
ग्राहक चयन गाइड
- पिन गणना चयन: आवश्यक पावर + सिग्नल चैनल की पुष्टि करें; हम 2x6 / 2x7 / 2x8 / 2x10 / 2x12 वेरिएंट की आपूर्ति करते हैं। अन्य पिन-गणना अनुकूलन के लिए हमसे संपर्क करें।
- प्लेटिंग विकल्प:
- टिन-निकेल: सामान्य पावर सर्किट, लागत प्रभावी, सामान्य इनडोर वातावरण
- गोल्ड फ्लैश: सिग्नल-महत्वपूर्ण, उच्च-कंपन, लंबे जीवन वाले उपकरण
- पीसीबी स्टैक-अप: 0.8-1.6 मिमी मोटाई FR-4 पीसीबी के लिए डिज़ाइन किया गया; पीसीबी रिलीज से पहले लैंड पैटर्न सत्यापित करें।

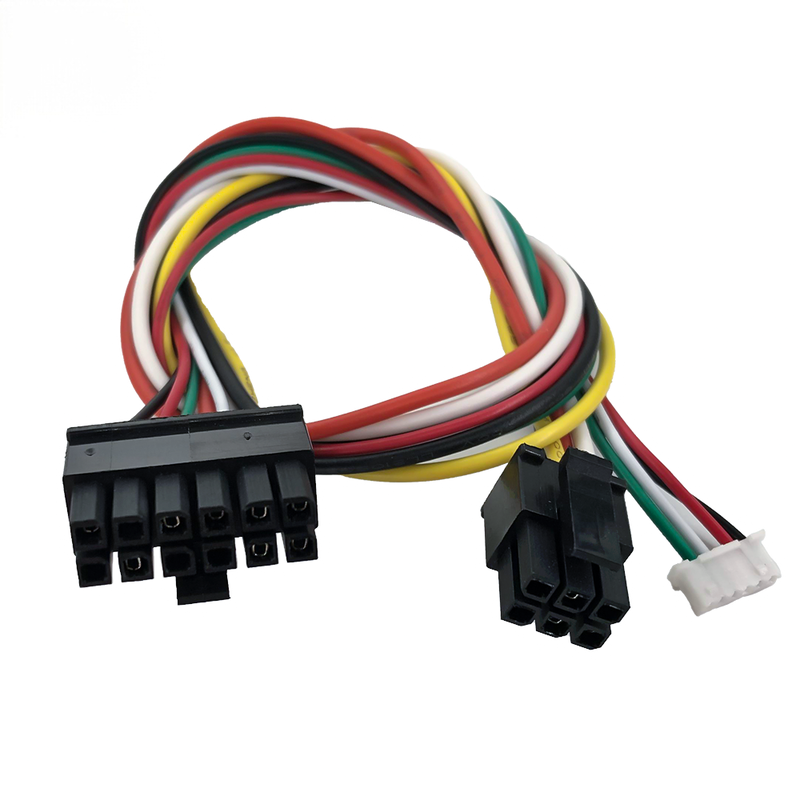

- मैचिंग प्रतिरूप: 43025-सीरीज फीमेल हाउसिंग और संबंधित क्रिम्प टर्मिनलों के साथ मैच करें। अपने केबल गेज के लिए टर्मिनल AWG रेंज (20-30 AWG) की पुष्टि करें मोलेक्स।
- थर्मल सूचना: हमारे अनुशंसित रिफ्लो कर्व का पालन करें; ओवर-तापमान नायलॉन हाउसिंग को नुकसान पहुंचाएगा।
- पर्यावरण: उच्च-आर्द्रता / संक्षारक वातावरण के लिए, गोल्ड-प्लेटेड संपर्क संस्करण चुनें।
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है, क्या आप मेरे लिए यह उत्पाद बना सकते हैं?ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड डिजाइन और बना भी सकते हैं। आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।
4. प्रश्न: आपकी डिलीवरी का समय क्या है?
ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।
5. प्रश्न: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। हम डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूं?
ए: हम टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप आरएमबी में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्रश्न: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?
ए: आईएसओ9001, आईक्यूसी, ओक्यूसी, आईपीक्यूसी, क्यूए का सख्ती से पालन करें, जो हमारे गुणवत्ता विभाग का 10% हिस्सा है। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्रश्न: मुझे अपने सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारी वस्तुएं हैं, उन सभी की कीमतों को एक सूची पर बनाना असंभव है, और सामग्री की लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें उन सभी वस्तुओं की सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है क्योंकि हम आपके लोगो या अन्य जानकारी को पैकेज पर डालते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
