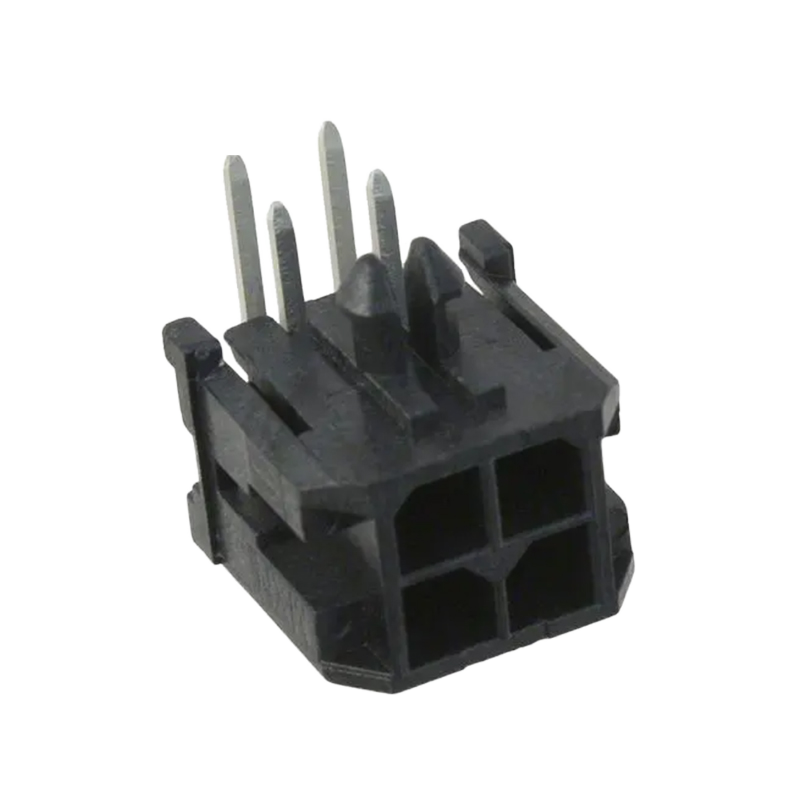

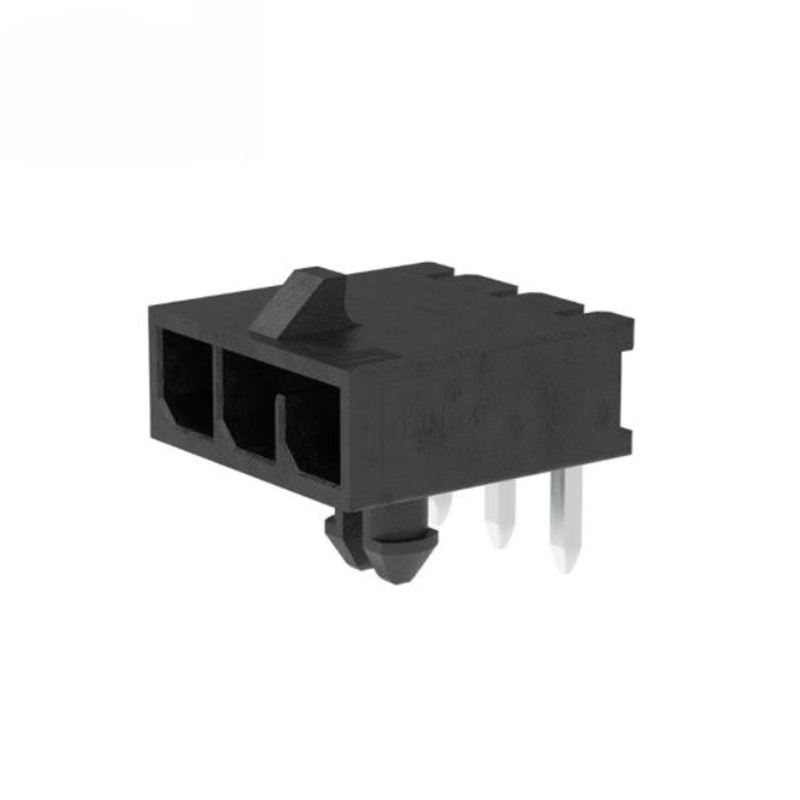

मोलेक्स 43045 माइक्रो-फिट 3.0 मिमी आर/ए मेल पिन हेडर 2X2 / 6P / 8P /12P डुअल-रो रेक्टेंगुलर MX3.0 PCB कनेक्टर
उत्पाद हाइलाइट्स
- 3.0 मिमी पिच, डुअल-रो राइट-एंगल थ्रू-होल मेल हेडर, मोलेक्स 43045 माइक्रो-फिट 3.0 सीरीज़ के साथ संगत
- उपलब्ध: 6-पिन / 8-पिन /12-पिन, वायर-टू-बोर्ड पावर और सिग्नल हाइब्रिड कनेक्शन
- हाई-टेम्प एलसीपी हाउसिंग UL94-V0, ग्लो-वायर कंप्लायंट, लो-हैलोजन विकल्प उपलब्ध
- ब्रास अलॉय मेल पिन, मैट-टिन / सेलेक्टिव गोल्ड प्लेटिंग विकल्प विभिन्न कार्य परिस्थितियों के लिए
- अंतर्निहित पोलराइजेशन की + PCB लॉक पेग, एंटी-मिस-इंसर्शन और एंटी-फॉल-ऑफ कंपन के दौरान
- स्पेस-सीमित PCB लेआउट के लिए बिल्कुल सही, 43025 सीरीज़ फीमेल रिसेप्टेकल हाउसिंग के साथ मेट करता है
तकनीकी विशिष्टताएँ
सामान्य यांत्रिक पैरामीटर
| आइटम |
विनिर्देश |
| श्रृंखला |
माइक्रो-फिट 3.0 (43045 संगत) |
| पिच |
3.00 मिमी |
| पंक्तियों की संख्या |
डुअल-रो |
| उपलब्ध पद |
6P, 8P, 12P |
| अभिविन्यास |
राइट-एंगल (आर/ए) |
| माउंटिंग शैली |
थ्रू-होल (थ्रू-होल सोल्डर) |
| मेटिंग साइकल |
30 साइकल विशिष्टमोलेक्स |
| मेटिंग / अन-मेटिंग फोर्स |
प्रति सर्किट अधिकतम 8N / न्यूनतम 2.4Nमोलेक्स |
| कोपलनारिटी |
सोल्डर टेल के लिए ≤0.15 मिमी |
| लॉकिंग |
अंतर्निहित PCB लॉक पेग + हाउसिंग पोलराइजेशन की |
| मेटिंग पार्टनर |
43025 सीरीज़ फीमेल रिसेप्टेकल हाउसिंग |
सामग्री और विद्युत विशेषताएँ
| आइटम |
विनिर्देश |
| हाउसिंग सामग्री |
ग्लास-फिल्ड एलसीपी, UL94-V-0, काला, ग्लो-वायर सक्षम ≥775℃ GWIT |
| टर्मिनल सामग्री |
ब्रास अलॉय |
| प्लेटिंग विकल्प-ए |
निकेल पर मैट टिन (सामान्य वाणिज्यिक उपयोग) |
| प्लेटिंग विकल्प-बी |
संपर्क क्षेत्र पर सेलेक्टिव गोल्ड + सोल्डर टेल पर टिन (उच्च-विश्वसनीयता) |
| रेटेड करंट |
प्रति संपर्क अधिकतम 8.5A (तार गेज और तापमान वृद्धि पर निर्भर) |
| रेटेड वोल्टेज |
600V AC/DC |
| अधिकतम संपर्क प्रतिरोध |
≤10 mΩ |
| न्यूनतम इंसुलेशन प्रतिरोध |
≥1000 MΩ |
| डाइलेक्ट्रिक विदस्टैंड वोल्टेज |
1 मिनट के लिए 1500V AC, कोई ब्रेकडाउन नहीं |
पर्यावरण और सोल्डरिंग गाइड
| आइटम |
विनिर्देश |
| ऑपरेटिंग तापमान |
-40℃ ~ +105℃ |
| अनुपालन |
RoHS, REACH SVHC, लो-हैलोजन वैकल्पिक |
| सोल्डरिंग विधि |
वेव सोल्डरिंग / आईआर रिफ्लो संगत (थ्रू-होल पिन) |
| पीक रिफ्लो तापमान |
अधिकतम 265℃ (10s ड्वेल सीमा) |
| भंडारण की स्थिति |
5-30℃, 40-70% RH, संक्षारक गैस से बचें |
| पैकेजिंग |
ऑटो-इंसर्शन के लिए ट्रे / टेप और रील उपलब्ध |
उत्पाद सुविधाएँ

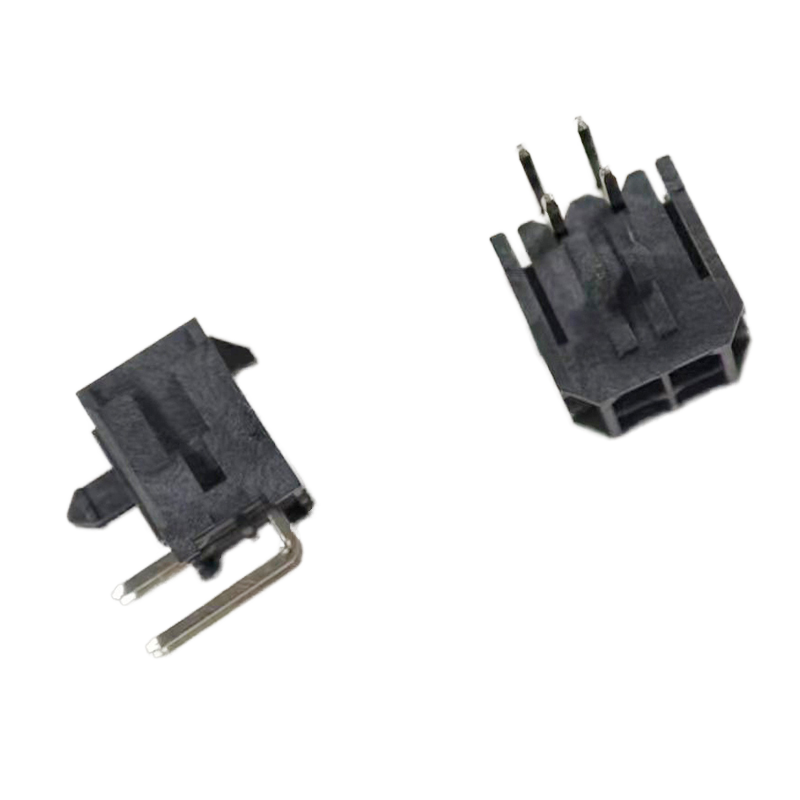

- डुअल-रो 3.0 मिमी पिच, राइट-एंगल थ्रू-होल सोल्डरिंग टर्मिनेशन, क्षैतिज आउटगोइंग केबल रिलीज
- एकीकृत पोलराइजेशन की: रिवर्स मेटिंग से बचें, PCB और हार्नेस को क्षति से बचाएं
- स्नैप-इन प्लास्टिक लॉकिंग पेग: हेडर को PCB पर मजबूती से लॉक करें, कंपन झटके का प्रतिरोध करें
- उच्च-प्रदर्शन एलसीपी प्लास्टिक हाउसिंग, आईआर रिफ्लो सोल्डरिंग उच्च तापमान पीक का सामना करें
- एकाधिक प्लेटिंग चयन: लागत-संवेदनशील परियोजनाओं के लिए मैट टिन; उच्च-साइकिल / संक्षारक वातावरण के लिए सेलेक्टिव गोल्ड
- पूरी तरह से ढका हुआ पिन डिज़ाइन, विदेशी मलबे से आकस्मिक शॉर्ट-सर्किट को रोकें

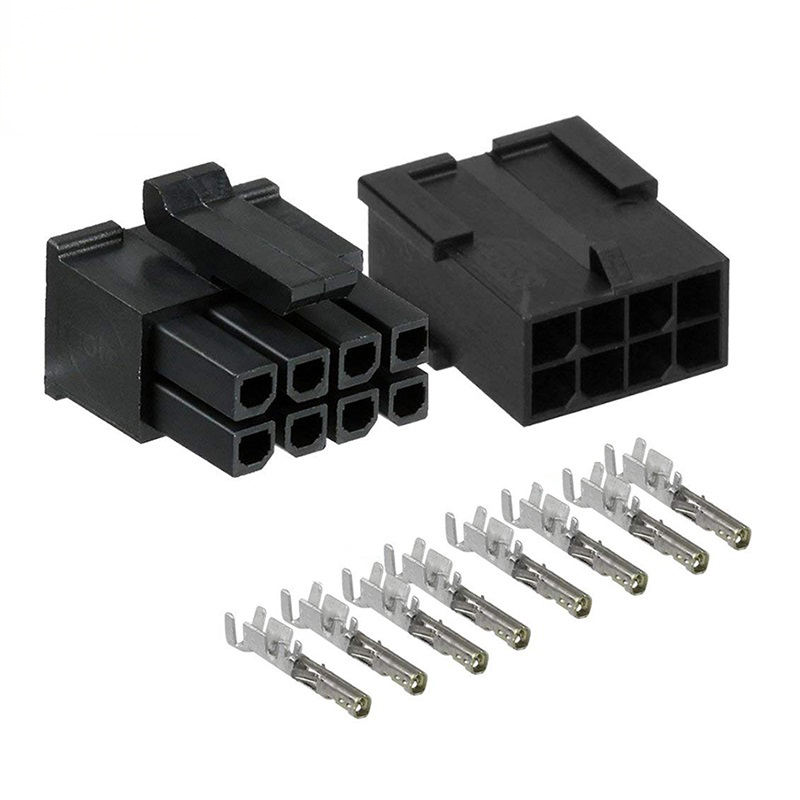

- मानक मेटिंग पार्टनर: 43025 फीमेल रिसेप्टेकल सीरीज़, पूर्ण माइक्रो-फिट 3.0 इंटरकनेक्ट इकोसिस्टम
उत्पाद लाभ
- लेआउट-अनुकूल: राइट-एंगल क्षैतिज निकास PCB पर ऊर्ध्वाधर ऊंचाई की आवश्यकता को बहुत कम करता है, संकीर्ण कैबिनेट और पतले डिवाइस एनक्लोजर के लिए आदर्श
- बड़े पैमाने पर उत्पादन के लिए तैयार: टाइट कोप्लानारिटी नियंत्रण सोल्डरिंग दोष दर को कम करता है; ट्रे और रील पैकेजिंग स्वचालित असेंबली लाइन का समर्थन करती है
- लागत-लचीला: लागत-संवेदनशील उपभोक्ता उपकरण के लिए टिन-प्लेटेड संस्करण; औद्योगिक / उच्च-कंपन दीर्घकालिक उपकरण के लिए सेलेक्टिव गोल्ड-प्लेटेड
- एंटी-फेलियर डिज़ाइन: पोलराइजेशन की + ढका हुआ पिन + PCB लॉक पेग सामूहिक रूप से मिस-प्लग, ढीले कनेक्शन और शॉर्ट-सर्किट जोखिम को रोकते हैं
- पूर्ण इकोसिस्टम संगतता: मानक माइक्रो-फिट 3.0 43025 फीमेल हाउसिंग के साथ सीधा मेट, मौजूदा मोलेक्स-आधारित परियोजनाओं के लिए कोई पुन: डिज़ाइन प्रयास नहीं
- उच्च-तापमान प्रतिरोधी: एलसीपी हाउसिंग वेव / रिफ्लो सोल्डरिंग प्रक्रिया के दौरान प्लास्टिक पिघलने से बचता है, कम असेंबली अस्वीकृति दर
अनुप्रयोग
- औद्योगिक स्वचालन: पीएलसी मॉड्यूल, सर्वो ड्राइव, औद्योगिक नियंत्रक, सेंसर पावर-सिग्नल कनेक्शन
- डेटाकॉम और नेटवर्किंग: राउटर, स्विच, छोटे आकार के सर्वर आंतरिक पावर वितरण
- उपभोक्ता इलेक्ट्रॉनिक्स: घरेलू उपकरण, बिजली आपूर्ति इकाइयाँ, बैटरी प्रबंधन मॉड्यूल
- चिकित्सा उपकरण: गैर-इम्प्लांट चिकित्सा उपकरण आंतरिक वायरिंग कनेक्शन
- नई ऊर्जा: छोटी पावर बैटरी पैक, चार्जिंग कंट्रोल बोर्ड
- स्मार्ट हार्डवेयर: आईओटी गेटवे, एम्बेडेड कंट्रोल बोर्ड, रोबोटिक्स आंतरिक वायरिंग
ग्राहक चयन गाइड
- पिन गणना चयन: सर्किट मात्रा की पुष्टि करें; अपने योजनाबद्ध के अनुसार 6P /8P /12P का चयन करें। भविष्य में अपग्रेड के लिए यदि संभव हो तो अतिरिक्त सर्किट स्थिति रखें।
- प्लेटिंग चयन:
- मैट टिन: इनडोर सामान्य वातावरण, कम मेटिंग साइकल (<30 बार), लागत प्राथमिकता
- सेलेक्टिव गोल्ड प्लेटिंग: उच्च कंपन, आर्द्र वातावरण, बार-बार मेटिंग साइकल, दीर्घकालिक औद्योगिक उपकरण
- PCB लेआउट नोट: यह राइट-एंगल थ्रू-होल हेडर है, PCB फुटप्रिंट पर लॉक-पेग होल आरक्षित करें; सोल्डरिंग शॉर्ट से बचने के लिए डेटाशीट पिन लेआउट का सख्ती से पालन करें।
- मेटिंग जांच: माइक्रो-फिट 3.0 43025-सीरीज़ फीमेल हाउसिंग के साथ जोड़ी जानी चाहिए, अन्य 3.0-पिच नॉन-माइक्रो-फिट सीरीज़ के साथ मिक्स न करें।
- करंट डेरेटिंग: उच्च परिवेश तापमान के तहत करंट को डेरेट करें; 85℃ से ऊपर लगातार पूर्ण 8.5A रेटिंग पर न चलाएं।
- असेंबली अनुस्मारक: मेटिंग के बाद अत्यधिक साइड बल लागू न करें; लॉक पेग को PCB लोकेटिंग होल में पूरी तरह से डाला जाना चाहिए।
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या आपके पास कैटलॉग है? क्या आप मुझे सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्र: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है, क्या आप मेरे लिए यह उत्पाद बना सकते हैं?ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं। आपके संदर्भ के लिए, एक सामान्य मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
3. प्र: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा
4. प्र: आपकी डिलीवरी का समय क्या है?
ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं
5. प्र: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। हम डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार हैं।
6. प्र: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूँ?
ए: हम टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप आरएमबी में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्र: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?
ए: आईएसओ9001 का सख्ती से पालन करें, आईक्यूसी, ओक्यूसी, आईपीक्यूसी, क्यूए हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्र: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारी वस्तुएं हैं, उन सभी की कीमतों को एक सूची पर बनाना असंभव है, और सामग्री लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें अपनी आवश्यकता की सभी वस्तुओं की एक सूची दे सकते हैं; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे
9. प्र: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है क्योंकि हम आपके लोगो या अन्य जानकारी को पैकेज पर डालते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्र: आपके पास कौन से प्रमाणपत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
