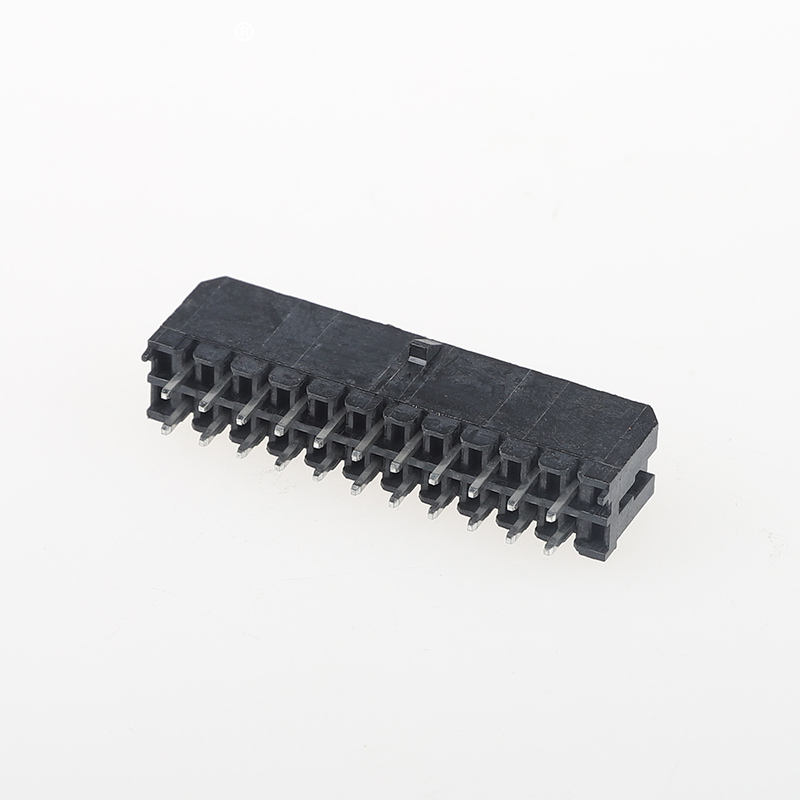

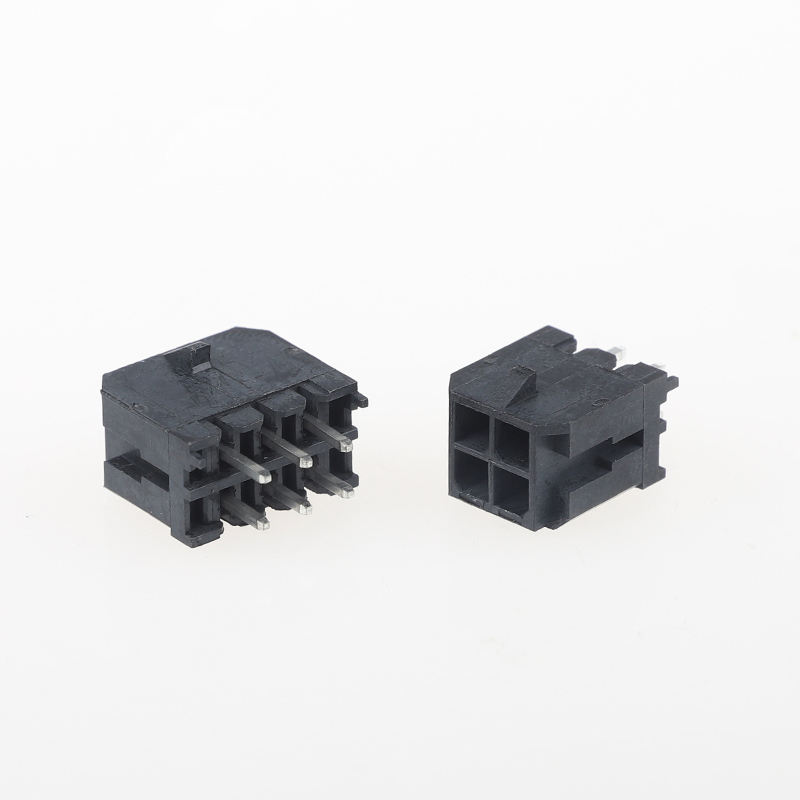

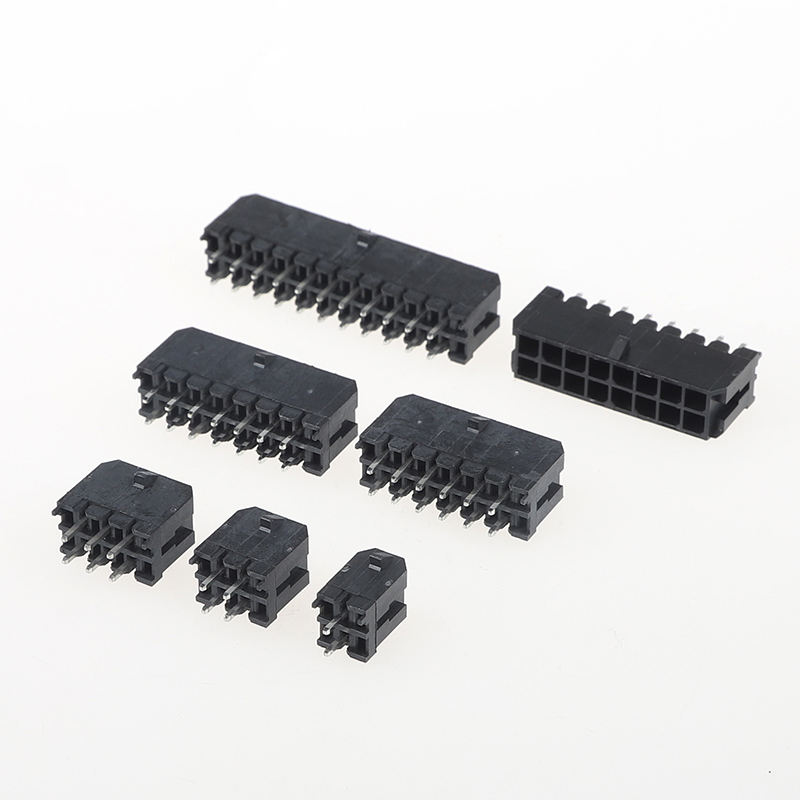

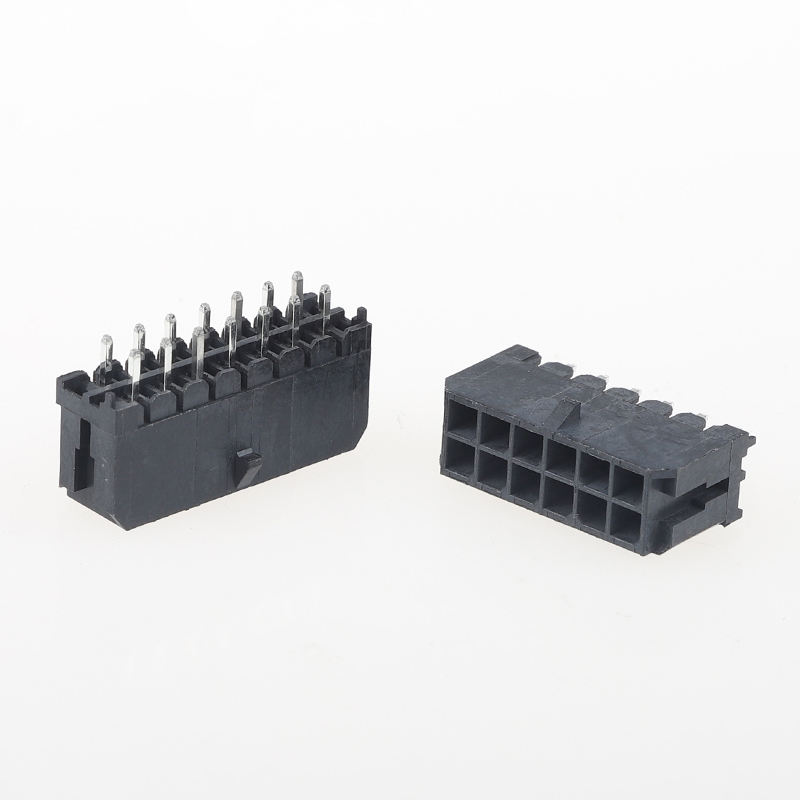

MX3.0 मेटल डबल रो बकल स्ट्रेट पिन हेडर 3.0mm पिच, 180° डुअल रो पीसीबी पावर कनेक्टर (43045 / 5557 सीरीज़ के साथ संगत)

MX3.0 मेटल डबल रो बकल स्ट्रेट पिन हेडर 3.0mm पिच, 180° डुअल रो पीसीबी पावर कनेक्टर (43045 / 5557 सीरीज़ के साथ संगत)

Name: MX3.0 मेटल डबल रो बकल स्ट्रेट पिन हेडर 3.0mm पिच, 180° डुअल रो पीसीबी पावर कनेक्टर (43045 / 5557 सीरीज़ के साथ संगत)
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: वेफर हाउसिंग टर्मिनल
Price: 4.01 USD
Availability: InStock

MX3.0 मेटल डबल रो पिन हेडर

180° डुअल रो पीसीबी पावर कनेक्टर

3.0 मिमी पिच वेफर बॉक्स कनेक्टर

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

वेफर हाउसिंग टर्मिनल

हमसे संपर्क करें

बोली मांगें

MX3.0 मेटल डबल रो बकल स्ट्रेट पिन हेडर 3.0mm पिच, 180° डुअल रो पीसीबी पावर कनेक्टर (43045 / 5557 सीरीज़ के साथ संगत)

उत्पाद विवरण

टिकाऊपन:

उच्च

रिश्ते का प्रकार:

स्नैप-ऑन

समापन शैली:

मिलाप

संपर्क:

50U से अधिक सोना चढ़ाया हुआ पीतल

तापमान की रेंज:

-40 से 85 डिग्री सेल्सियस

चढ़ाना:

टिन प्लेटिंग

प्रमुखता देना:

MX3.0 मेटल डबल रो पिन हेडर

180° डुअल रो पीसीबी पावर कनेक्टर

3.0 मिमी पिच वेफर बॉक्स कनेक्टर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1000 पीसी

मूल्य

Negotiable Price

पैकेजिंग विवरण

आंतरिक पैकेज: रील में; बाहरी पैकेज: कार्टन में रील

प्रसव के समय

5-7 दिन

भुगतान शर्तें

एल/सी, टी/टी, पायल

आपूर्ति की क्षमता

3KK पीसी

संबंधित उत्पाद

एमएक्स 3.0 मिमी पिच कनेक्टर डबल रो बकल के साथ स्ट्रेट पिन वायर टू बोर्ड कनेक्टर

सबसे अच्छी कीमत पाएं

एमएक्स3.0 पिच 3.0 मिमी आर/ए एसएमडी विद्युत तार कनेक्टर्स

सबसे अच्छी कीमत पाएं

सिंगल रो मेल पावर प्लग 3.0mm पिच कनेक्टर रबर शेल बकल 5557 के साथ पीसीबी वायर बोर्ड कनेक्टर के लिए

सबसे अच्छी कीमत पाएं

MX3.0 मेटल डबल रो बकल स्ट्रेट पिन हेडर 3.0mm पिच, 180° डुअल रो पीसीबी पावर कनेक्टर (43045 / 5557 सीरीज़ के साथ संगत)

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

अब संपर्क करें

उत्पाद वर्णन

MX3.0 मेटल डबल रो बकल स्ट्रेट पिन हेडर 3.0mm पिच 180 डिग्री 43045 स्मॉल 5557 कनेक्टर पावर पीसीबी स्क्रू कनेक्टर

उत्पाद की मुख्य विशेषताएं

UL94V-0 फ्लेम-रिटार्डेंट और हैलोजन-फ्री हाउसिंग; औद्योगिक और घरेलू उपकरण सुरक्षा आवश्यकताओं को पूरा करता है
मजबूत मेटल लॉकिंग बकल डिज़ाइन। एंटी-अनमेटिंग; औद्योगिक और ऑटोमोटिव कठोर वातावरण के लिए भारी कंपन के तहत आकस्मिक डिस्कनेक्शन को रोकता है
पूर्ण सिस्टम समाधान: मिलान वाला हाउसिंग + क्रिम्प टर्मिनल उपलब्ध, वन-स्टॉप सोर्सिंग
डुअल रो 3.0mm पिच, 180° स्ट्रेट थ्रू-होल पिन हेडर, पावर और सिग्नल मिश्रित उपयोग
RoHS और REACH अनुपालन

तकनीकी विशिष्टताएँ

श्रेणी	आइटम	पैरामीटर
विद्युत प्रदर्शन	रेटेड वोल्टेज	600V AC/DC
	रेटेड करंट	प्रति पिन 8.5A तक
	संपर्क प्रतिरोध	≤20mΩ
	इन्सुलेशन प्रतिरोध	≥1000MΩ
	वोल्टेज सहन करें	1500V AC, 1मिनट
यांत्रिक प्रदर्शन	मेटिंग/अनमेटिंग साइकल	न्यूनतम 30 साइकल
	टर्मिनल रिटेंशन फोर्स	≥24.5N
	एंटी-वाइब्रेशन	औद्योगिक रैंडम वाइब्रेशन टेस्ट पास करें, कोई इंटरमिटेंट ओपनिंग नहीं
सामग्री और प्लेटिंग	हाउसिंग	PA66, UL94V-0, हैलोजन-फ्री, ब्लैक
	पिन / टर्मिनल सामग्री	कॉपर अलॉय
	प्लेटिंग	ब्राइट टिन प्लेटिंग (उच्च-विश्वसनीयता संस्करण के लिए गोल्ड प्लेटिंग वैकल्पिक)
पर्यावरण विनिर्देश	ऑपरेटिंग तापमान	-40℃ ~ +125℃
	स्टोरेज तापमान	-45℃ ~ +130℃
सोल्डरिंग गाइड	वेव सोल्डरिंग	पीक 260℃, अधिकतम 5s
	हैंड सोल्डरिंग	350℃, प्रति पिन ≤5s
	नोट	प्लास्टिक विरूपण को रोकने के लिए बार-बार उच्च-तापमान सोल्डरिंग से बचें

क्रॉस रेफरेंस / वैकल्पिक प्रतिस्थापन

Molex Micro-Fit 3.0 43045 श्रृंखला के लिए डायरेक्ट ड्रॉप-इन रिप्लेसमेंट। संगत मेटिंग हाउसिंग और टर्मिनल 43020 / 43030 श्रृंखला से मेल खाते हैं। कई पावर कनेक्शन परियोजनाओं में 5557 श्रृंखला के लिए लागत प्रभावी विकल्प के रूप में भी काम करता है।

इंजीनियर मौजूदा पीसीबी फुटप्रिंट और हार्नेस टूलिंग का पुन: उपयोग कर सकते हैं, किसी बड़े रीडिज़ाइन की आवश्यकता नहीं है।

उत्पाद लाभ

एंटी-वाइब्रेशन मेटल लैच: ऑटोमेशन/वाहन उपकरणों में कंपन के तहत कनेक्टर के ढीले होने की ग्राहक की समस्या का समाधान करता है
हैलोजन-फ्री UL94V-0 प्लास्टिक, घरेलू उपकरण और औद्योगिक नियंत्रण के लिए सुरक्षित
पूर्ण सेट इन-हाउस उत्पादन: पिन हेडर, हाउसिंग, क्रिम्प टर्मिनल, स्थिर आपूर्ति श्रृंखला
नमूनों और बड़े पैमाने पर उत्पादन के लिए कम लीड टाइम, लचीला पिन काउंट अनुकूलन
शिपमेंट से पहले सख्त 100% निरीक्षण, कम संपर्क विफलता दर

आवेदन

✅ औद्योगिक स्वचालन, सर्वो और पावर कंट्रोल मॉड्यूल
✅ घरेलू उपकरण, बिजली आपूर्ति और चार्जिंग यूनिट
✅ ऑटोमोटिव इंटीरियर पावर और सिग्नल कनेक्शन
✅ मेडिकल उपकरण, दूरसंचार और बैटरी प्रबंधन प्रणाली
✅ पीसीबी वायर-टू-बोर्ड पावर कनेक्शन

पैकेजिंग विधि

मानक: एंटी-स्टैटिक बैग पैकिंग
वैकल्पिक: व्हाइट / न्यूट्रल कार्टन बॉक्स पैकिंग। अनुरोध पर कस्टम पैकिंग लेबल और बारकोड उपलब्ध हैं।

भुगतान विधि

EXW, FOB, CIF, CPT, T/T, L/C उपलब्ध

लीड टाइम

नमूने: 3 कार्य दिवस
बड़े पैमाने पर ऑर्डर: 1-2 सप्ताह

फैक्टरी प्रमाण पत्र और कस्टम सेवा

प्रमाणन: UL, RoHS, REACH, ISO9001
MOQ: मानक वस्तुओं के लिए कम MOQ
नमूना नीति: निःशुल्क नमूने / तेजी से नमूना वितरण का समर्थन करें। कस्टम सेवा: कस्टम पिन काउंट, प्लेटिंग मोटाई, केबल हार्नेस असेंबली, विशेष पैकेजिंग और मार्किंग।

ग्राहक चयन गाइड

पिन काउंट की पुष्टि करें: 22P ~ 216P मानक स्टॉक में; लंबे सर्किट के लिए हमसे संपर्क करें
करंट डेरेटिंग: उच्च परिवेश तापमान के तहत एक साथ कई पिन लोड होने पर रेटेड करंट कम करें
वाइब्रेशन वातावरण: अप्रत्याशित अनमेटिंग को रोकने के लिए मेटल लैच संस्करण का उपयोग करना चाहिए
सामग्री चयन: डिफ़ॉल्ट UL94V0 हैलोजन-फ्री; यदि लंबे मेटिंग साइकल की आवश्यकता हो तो गोल्ड प्लेटिंग निर्दिष्ट करें
पीसीबी डिज़ाइन: डायरेक्ट रिप्लेसमेंट के लिए मानक 43045 फुटप्रिंट का पालन करें; बड़े पैमाने पर उत्पादन से पहले सोल्डरिंग तापमान प्रोफ़ाइल की जांच करें

अक्सर पूछे जाने वाले प्रश्न

1. प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?

ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।

2. प्रश्न: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है। क्या आप मेरे लिए यह उत्पाद बना सकते हैं?ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम एक नया मोल्ड डिज़ाइन और बना भी सकते हैं। आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।

3. प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?

ए: हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।

4. प्रश्न: आपके डिलीवरी समय के बारे में क्या?

ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।

5. प्रश्न: मेरा ऑर्डर कैसे शिप करें?

ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे DHL, FedEx, UPS, TNT, EMS। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें एयर या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए हम जिम्मेदार हैं।

6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं RMB का भुगतान कर सकता हूँ?

ए: हम T/T (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप RMB में भुगतान कर सकते हैं। कोई समस्या नहीं।

7. प्रश्न: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?

ए: सख्ती से ISO9001 का पालन करें। IQC, OQC, IPQC, और QA हमारे कर्मचारियों का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण CCD द्वारा किया जाएगा।

8. प्रश्न: मुझे अपने सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?

ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारी वस्तुएं हैं, इसलिए सभी की कीमतों को एक सूची में सूचीबद्ध करना असंभव है, और सामग्री लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें उन सभी वस्तुओं की एक सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।

9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?

ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है क्योंकि हम आपके लोगो या अन्य जानकारी को पैकेज पर डाल सकते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।

10. प्रश्न: आपके पास क्या प्रमाण पत्र हैं?

ए: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि।
