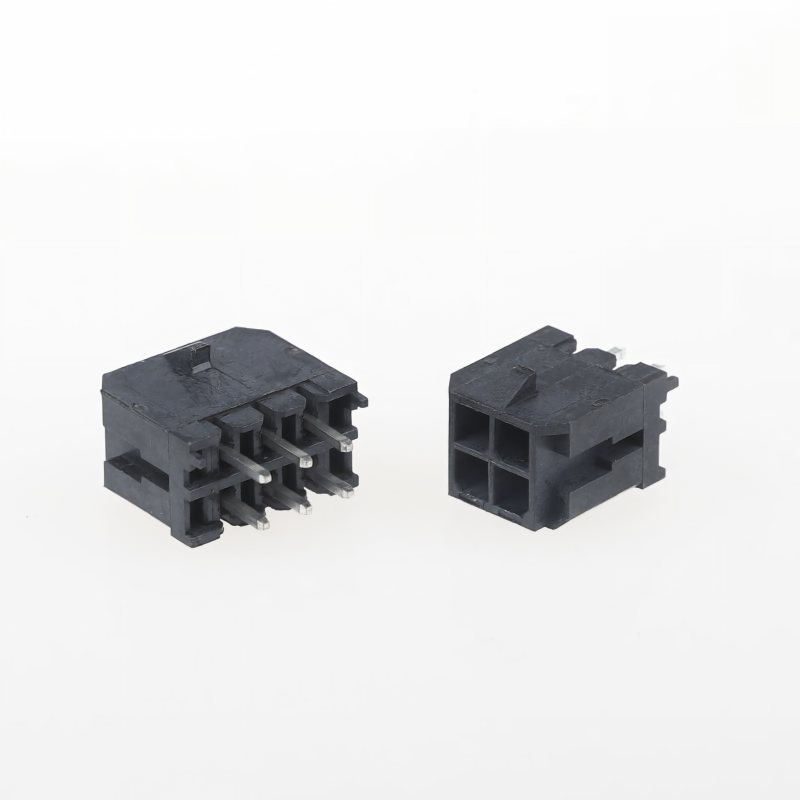

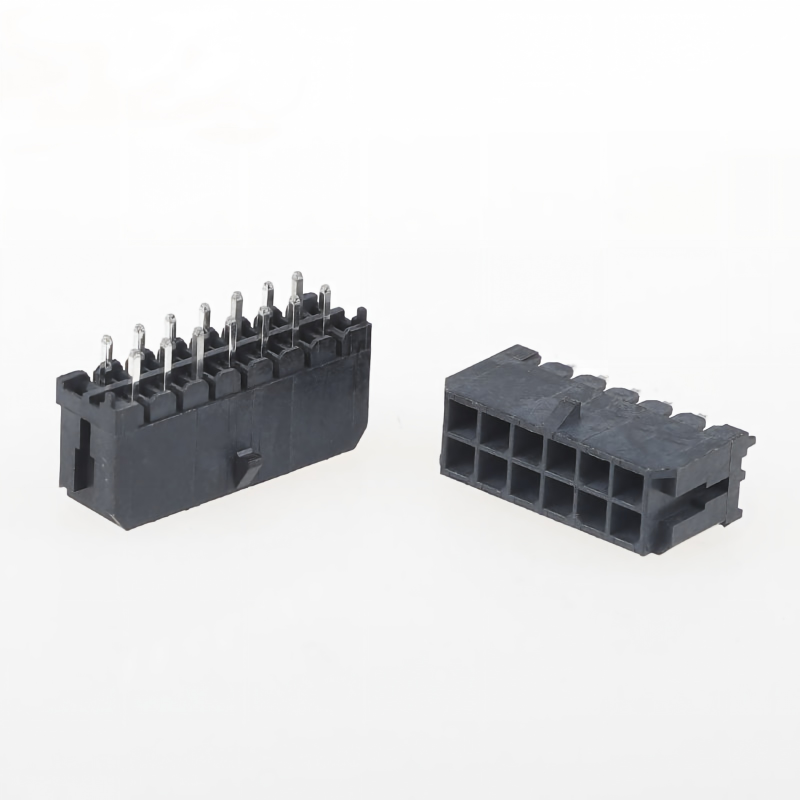

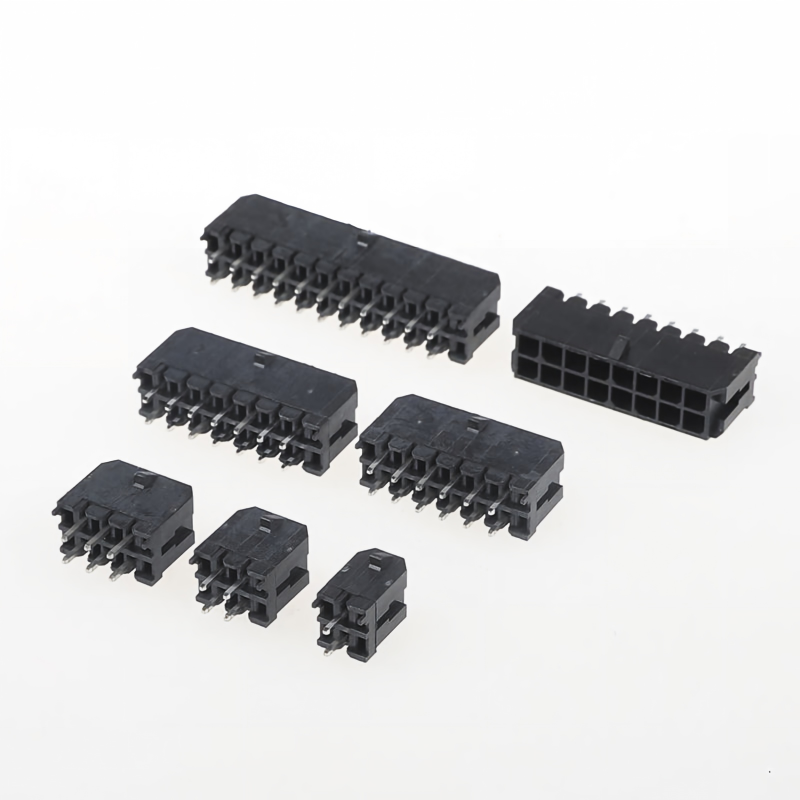

सीधे पिन वायर-टू-बोर्ड कनेक्टर के साथ एमएक्स 3.0 मिमी पिच कनेक्टर डबल पंक्ति बकल
उत्पाद हाइलाइट्स
- सकारात्मक लॉकिंग बकल डिजाइन: एंटी-अनमेटिंग, पूर्ण मेटिंग के बाद एक श्रव्य और स्पर्शनीय क्लिक प्रदान करता है, औद्योगिक और वाहन अनुप्रयोगों के लिए निरंतर कंपन के तहत कनेक्टर ड्रॉप-ऑफ से बचाता है।
- आवास सामग्री: UL94V-0 ज्वाला मंदक, हलोजन मुक्त, RoHS और पहुंच के अनुरूप
- पूर्ण सेट की आपूर्ति: हाउसिंग + क्रिम्प टर्मिनलों सहित संपूर्ण किट के रूप में बेचा जाता है, कोई अलग सोर्सिंग परेशानी नहीं
- दोहरी पंक्ति, 3.0 मिमी पिच, सीधे थ्रू-होल पिन हेडर, ध्रुवीकृत एंटी-मिसप्लग संरचना
- व्यापक तापमान रेंज, बिजली और सिग्नल ट्रांसमिशन के लिए स्थिर संपर्क प्रतिरोध
तकनीकी निर्देश
| वर्ग |
वस्तु |
पैरामीटर |
| विद्युत प्रदर्शन |
वर्तमान मूल्यांकित |
प्रति पिन 10A अधिकतम |
| रेटेड वोल्टेज |
600V एसी/डीसी |
| संपर्क प्रतिरोध |
≤10mΩ |
| इन्सुलेशन प्रतिरोध |
≥5000MΩ |
| वोल्टेज को सहन करना |
1 मिनट के लिए 1500V AC |
| यांत्रिक प्रदर्शन |
आवाज़ का उतार-चढ़ाव |
3.0 मिमी, दोहरी पंक्ति |
| संभोग चक्र |
≥500 बार |
| कंपन प्रतिरोध |
10~2000Hz, कोई वियोग नहीं और कोई अन-मेटिंग नहीं |
| ताला संरचना |
सकारात्मक लॉक बकल, ध्रुवीकृत |
| सामग्री एवं चढ़ाना |
आवास |
नायलॉन66, UL94V-0, हलोजन-मुक्त |
| टर्मिनल सामग्री |
तांबे की मिश्र धातु |
| चढ़ाना |
टिन चढ़ाना (सोना चढ़ाना वैकल्पिक) |
| पर्यावरण |
संचालन तापमान |
-40℃ ~ +105℃ |
| अनुपालन |
RoHS 2.0, पहुंच |
| सोल्डरिंग गाइड |
सोल्डरिंग विधि |
थ्रू-होल वेव सोल्डरिंग/हैंड सोल्डरिंग |
| टांका लगाने का तापमान और समय |
260℃ अधिकतम, ≤5s |
| तार रेंज |
18~24AWG |
क्रॉस रेफरेंस/वैकल्पिक प्रतिस्थापन
विश्व स्तर पर प्रसिद्ध कनेक्टर श्रृंखला के लिए प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन, पीसीबी रीडिज़ाइन बचत के लिए समान पदचिह्न और पिन असाइनमेंट:
- मोलेक्स: माइक्रो-फिट 3.0 सीरीज: 43020,43025,43030,43045
- जेएसटी: 3.0 मिमी पिच दोहरी-पंक्ति वायर-टू-बोर्ड समकक्ष श्रृंखला
- एएमपी (टीई): 3.0 मिमी दोहरी पंक्ति वायर-टू-बोर्ड पावर कनेक्टर समकक्ष
नोट: बड़े पैमाने पर उत्पादन से पहले पिन गणना और यांत्रिक आयाम सत्यापित करें। पूर्ण सत्यापन के लिए नमूने उपलब्ध हैं।
उत्पाद लाभ
- कंपन-प्रूफ लॉक बकल: इंजीनियरों की समस्या का समाधान: औद्योगिक/ऑटोमोटिव कंपन के तहत आकस्मिक अन-मेटिंग
- UL94V-0 और हैलोजन-मुक्त प्लास्टिक, घरेलू उपकरणों और औद्योगिक नियंत्रण के लिए सख्त अग्नि सुरक्षा और पर्यावरणीय आवश्यकताओं को पूरा करता है
- पूर्ण असेंबली पैकेज की आपूर्ति करें: आवास + टर्मिनल एक साथ, बीओएम और खरीदारी को सरल बनाएं
- विश्वसनीय टिन प्लेटिंग, कम संपर्क प्रतिरोध, लंबी सेवा जीवन के साथ स्थिर तांबा मिश्र धातु टर्मिनल
- मोलेक्स / जेएसटी / टीई एएमपी के साथ संगत ड्रॉप-इन, पीसीबी रीडिज़ाइन लागत को कम करता है
- तेज़ नमूना और बड़े पैमाने पर उत्पादन का नेतृत्व समय, लचीला अनुकूलन
आवेदन
✅ औद्योगिक स्वचालन उपकरण, पीएलसी, सर्वो ड्राइवर
✅ घरेलू उपकरण: एयर कंडीशनर, वॉटर हीटर, वॉशिंग मशीन, बिजली की आपूर्ति
✅ ऑटोमोटिव इंटीरियर कंट्रोल, बैटरी प्रबंधन सिग्नल और पावर कनेक्शन
✅ पावर मॉड्यूल, एलईडी ड्राइवर, चिकित्सा उपकरण, स्मार्ट मीटर
पैकेजिंग विधि
- मानक: विरोधी स्थैतिक बैग पैकिंग
- वैकल्पिक: सफेद/तटस्थ कार्टन बॉक्स पैकिंग। कस्टम पैकिंग लेबल और बारकोड अनुरोध पर उपलब्ध हैं।
भुगतान विधि
EXW, एफओबी, सीआईएफ, सीपीटी, टी/टी, एल/सी उपलब्ध
समय सीमा
- नमूने: 3 कार्य दिवस
- बड़े पैमाने पर आदेश: 1-2 सप्ताह
फ़ैक्टरी प्रमाणपत्र और कस्टम सेवा
- प्रमाणपत्र: UL, RoHS, REACH, ISO9001
- MOQ: मानक वस्तुओं के लिए कम MOQ
- नमूना नीति: नि:शुल्क नमूने उपलब्ध हैं/ तेजी से नमूना वितरण।कस्टम सेवा: कस्टम पिन गिनती, प्लेटिंग मोटाई, केबल हार्नेस असेंबली, विशेष पैकेजिंग और मार्किंग।
ग्राहक चयन मार्गदर्शिका
- आवश्यक पिन संख्या की पुष्टि करें: 22P से 2 तक12पी मानक; कस्टम पिन गिनती उपलब्ध है
- वायर गेज और अधिकतम कार्यशील धारा की पुष्टि करें
- कंपन-भारी वातावरण: अन-मेटिंग को रोकने के लिए बकल-लॉक संस्करण का उपयोग करना चाहिए
- अग्नि सुरक्षा आवश्यक परियोजना: UL94V0 + हलोजन-मुक्त संस्करण की पुष्टि करें
- क्रॉस-ब्रांड प्रतिस्थापन: बड़े पैमाने पर उत्पादन से पहले मेटिंग जांच के लिए पहले नमूनों का परीक्षण करें
- सोल्डरिंग: प्लास्टिक हाउसिंग को पिघलने से बचाने के लिए थ्रू-होल सोल्डरिंग तापमान सीमा का पालन करें
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कोई कैटलॉग है? क्या आप अपने सभी उत्पादों की जांच के लिए मुझे कैटलॉग भेज सकते हैं?
उत्तर: हां, कैटलॉग प्राप्त करने के लिए आप हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे आपके कैटा में उत्पाद नहीं मिल रहा हैलॉग. क्या आप मेरे लिए यह उत्पाद बना सकते हैं?
उत्तर: हमारा कैटलॉग हमारे अधिकांश उत्पाद दिखाता है, लेकिन सभी नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए और आप कितने चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे तैयार करने के लिए एक नया साँचा भी डिज़ाइन और बना सकते हैं। आपके संदर्भ के लिए, एक साधारण साँचा बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप एक नमूना प्रदान कर सकते हैं? क्या ये नमूने निःशुल्क हैं?
उत्तर: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर निःशुल्क नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा
4. प्रश्न: आपके डिलीवरी समय के बारे में क्या?
ए: स्टॉक माल 1 दिन के भीतर वितरित किया जाता है; अनुकूलित सामान 5-7 दिनों के भीतर वितरित कर दिए जाते हैं
5. प्रश्न: अपना ऑर्डर कैसे शिप करें?
उत्तर: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। वह डोर-टू-डोर सेवा है। बड़े पैकेज के लिए, हम उन्हें हवाई या समुद्री मार्ग से भेज सकते हैं। हम मानक निर्यात डिब्बों का उपयोग करते हैं। डिलीवरी के दौरान उत्पाद को होने वाली किसी भी क्षति के लिए हम जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूँ?
ए: टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हम चालान के समान राशि प्राप्त कर सकें। और आप आरएमबी में भुगतान कर सकते हैं। कोई बात नहीं।
7. प्रश्न: आपकी कंपनी के गुणवत्ता नियंत्रण के बारे में क्या ख्याल है?
उत्तर: ISO9001 का सख्ती से पालन करें। IQC, OQC, IPQC और QA हमारे स्टाफ का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
उत्तर: हमारे पास हमारे सभी उत्पादों की मूल्य सूची नहीं है। चूँकि हमारे पास बहुत सारी वस्तुएँ हैं, इसलिए सभी कीमतों को सूचीबद्ध करना असंभव है, और कीमतें सामग्री लागत और मात्रा के आधार पर बदलती रहती हैं। और आप हमें अपनी ज़रूरत की सभी वस्तुओं की एक सूची दे सकते हैं; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग कर सकते हैं?
उत्तर: हाँ. हमने बहुत कुछ कस्टमाइज़ किया है
पूर्व में हमारे ग्राहकों के लिए उत्पाद (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम पैकेज पर आपका लोगो या अन्य जानकारी डाल सकते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास कौन से प्रमाणपत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
