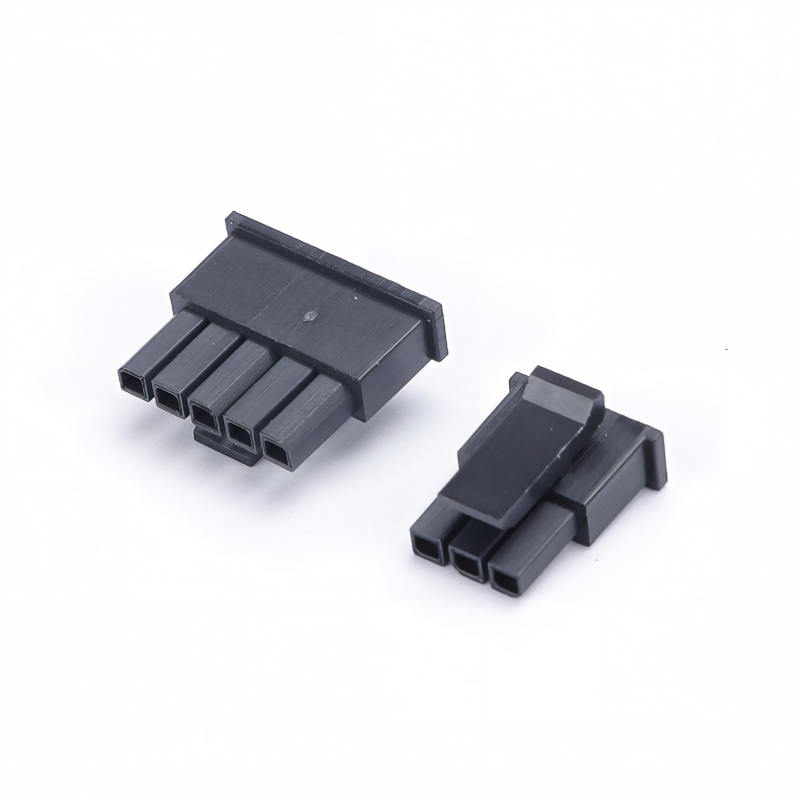

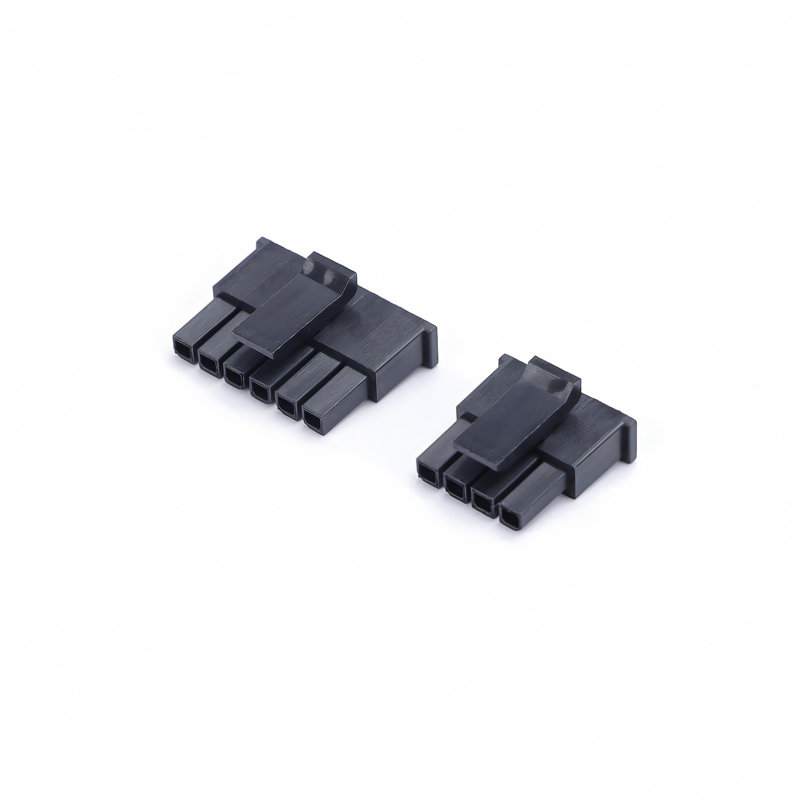

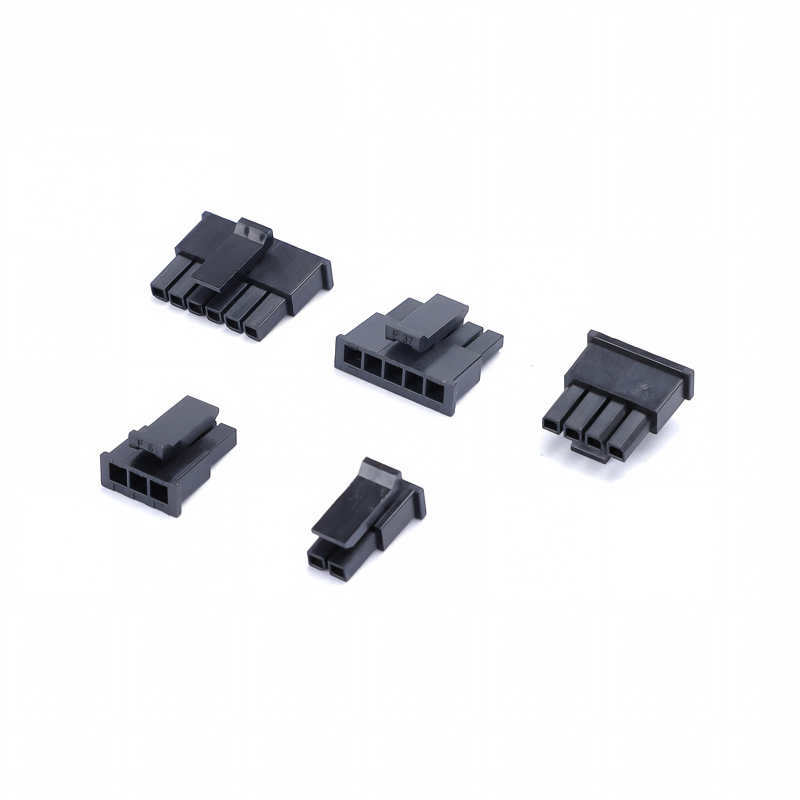

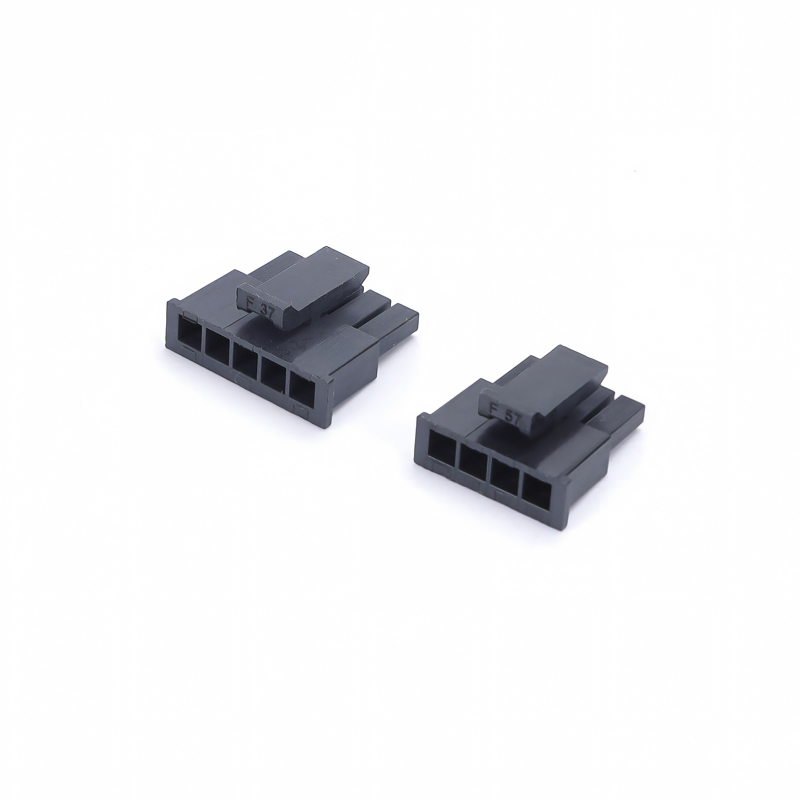

सिंगल रो मेल पावर प्लग 3.0mm पिच कनेक्टर रबर शेल बकल 5557 के साथ पीसीबी वायर बोर्ड कनेक्टर्स के लिए
उत्पाद हाइलाइट्स
- पिच: 3.0mm, सिंगल-रो मेल पावर कनेक्टर, मॉडल 5557
- हाउसिंग: UL94V-0 फ्लेम रिटार्डेंट, हैलोजन-फ्री, औद्योगिक और घरेलू उपकरण सुरक्षा आवश्यकताओं को पूरा करता है
- मजबूत रबर शेल बकल डिज़ाइन, एंटी-वाइब्रेशन, कठोर औद्योगिक/ऑटोमोटिव कंपन के तहत आकस्मिक अन-मेटिंग को रोकता है
- पूर्ण सहायक सेट: मिलान वाला हाउसिंग + क्रिम्प टर्मिनल उपलब्ध
- कॉम्पैक्ट संरचना, वायर-टू-बोर्ड कनेक्शन के लिए स्थिर पावर ट्रांसमिशन
तकनीकी विशिष्टताएँ
| आइटम |
विवरण |
| इलेक्ट्रिकल परफॉरमेंस |
रेटेड करंट: प्रति संपर्क 5A अधिकतम
रेटेड वोल्टेज: 250V AC
इंसुलेशन रेजिस्टेंस: ≥1000MΩ
कॉन्टैक्ट रेजिस्टेंस: < 20 mΩ
वोल्टेज झेलना: 1500V AC/मिनट |
| मैकेनिकल परफॉरमेंस |
पिच: 3.0mm
पोजीशन की संख्या: 2P~24P अनुकूलन योग्य
मेटिंग साइकल: ≥500 बार
मेटिंग फोर्स: कम इंसर्शन फोर्स; एंटी-अनमेटिंग के लिए बकल लॉकिंग
रिटेंशन: कंपन और ड्रॉप-ऑफ के खिलाफ उन्नत शेल बकल |
| सामग्री और प्लेटिंग |
हाउसिंग: UL94V-0, हैलोजन-फ्री नायलॉन
टर्मिनल: कॉपर अलॉय, टिन प्लेटिंग (गोल्ड प्लेटिंग वैकल्पिक)
बकल: एकीकृत रबर शेल लॉक |
| पर्यावरणीय विनिर्देश |
ऑपरेटिंग तापमान: -40℃ ~ +105℃
औद्योगिक और हल्के ऑटोमोटिव कंपन वातावरण के लिए अनुपालन |
| सोल्डरिंग गाइड |
सोल्डर तापमान: 260℃ अधिकतम, 5s अधिकतम रिफ्लो सोल्डरिंग
थ्रू-होल पीसीबी सोल्डरिंग |
क्रॉस रेफरेंस / वैकल्पिक प्रतिस्थापन
अंतर्राष्ट्रीय प्रसिद्ध ब्रांडों के लिए सीधे संगत प्रतिस्थापन:
- JST: EH सीरीज
- Molex: 5557 सीरीज
- AMP/TE: समतुल्य 3.0mm सिंगल रो वायर-टू-बोर्ड पावर कनेक्टर्स
नोट: पिन पिच, लॉकिंग संरचना और फुटप्रिंट ड्रॉप-इन प्रतिस्थापन के लिए विनिमेय हैं।
उत्पाद लाभ
- एंटी-वाइब्रेशन रबर बकल लॉकिंग: कंपन वाले उपकरणों में आकस्मिक अन-मेटिंग की समस्या का समाधान करता है
- UL94V-0 और हैलोजन-फ्री हाउसिंग, उच्च तापमान वाले औद्योगिक और घरेलू विद्युत उत्पादों के लिए सुरक्षित
- पूर्ण सेट आपूर्ति: हाउसिंग + टर्मिनल, वन-स्टॉप सोर्सिंग
- JST/Molex/TE 3.0mm कनेक्टर्स के साथ विनिमेय, आसान रीडिज़ाइन और BOM प्रतिस्थापन
- स्थिर टिन-प्लेटेड कॉपर टर्मिनल, कम संपर्क प्रतिरोध, विश्वसनीय पावर ट्रांसमिशन
आवेदन
✅ औद्योगिक नियंत्रण उपकरण
✅ घरेलू उपकरण (एयर कंडीशनर, वॉटर हीटर, पावर सप्लाई मॉड्यूल)
✅ हल्के-ड्यूटी ऑटोमोटिव इंटीरियर वायरिंग
✅ पावर सप्लाई और यूपीएस मॉड्यूल
✅ एलईडी ड्राइवर
✅ चिकित्सा सहायक उपकरण
✅ पीसीबी वायर-बोर्ड पावर कनेक्शन
पैकेजिंग विधि
- मानक: एंटी-स्टैटिक बैग पैकिंग
- वैकल्पिक: सफेद / न्यूट्रल कार्टन बॉक्स पैकिंग। कस्टम पैकिंग लेबल और बारकोड अनुरोध पर उपलब्ध हैं।
भुगतान विधि
EXW, FOB, CIF, CPT, T/T, L/C उपलब्ध
लीड टाइम
- नमूने: 3 कार्य दिवस
- बड़े ऑर्डर: 1-2 सप्ताह
फैक्टरी प्रमाण पत्र और कस्टम सेवा
- प्रमाणन: UL, RoHS, REACH, ISO9001
- MOQ: मानक वस्तुओं के लिए कम MOQ
- नमूना नीति: मुफ्त नमूने उपलब्ध / तेज नमूना वितरण। कस्टम सेवा: कस्टम पिन काउंट, प्लेटिंग मोटाई, केबल हार्नेस असेंबली, विशेष पैकेजिंग और मार्किंग।
ग्राहक चयन गाइड
- पिन पोजीशन (2P~24P) और रेटेड करंट की आवश्यकता की पुष्टि करें
- अपने उपकरण के वर्किंग तापमान और कंपन स्तर की जांच करें; उच्च कंपन परिदृश्य के लिए बकल संस्करण की सिफारिश करें
- JST/Molex/TE भागों को बदलते समय पीसीबी फुटप्रिंट सत्यापित करें
- जंग और सेवा जीवन की आवश्यकताओं के आधार पर टिन/गोल्ड प्लेटिंग का चयन करें
- BOM को अंतिम रूप देने से पहले हैलोजन-फ्री और फ्लेम रिटार्डेंट आवश्यकता की पुष्टि करें
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है। क्या आप मेरे लिए यह उत्पाद बना सकते हैं? ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम एक नया मोल्ड डिजाइन और बना भी सकते हैं। आपके संदर्भ के लिए, एक सामान्य मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।
4. प्रश्न: आपके डिलीवरी समय के बारे में क्या?
ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।
5. प्रश्न: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। हम डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूं?
ए: हम टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप आरएमबी में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्रश्न: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?
ए: आईएसओ9001 का सख्ती से पालन करें। आईक्यूसी, ओक्यूसी, आईपीक्यूसी, और क्यूए हमारे कर्मचारियों का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारे आइटम हैं, सभी कीमतों को सूचीबद्ध करना असंभव है, और कीमतें सामग्री लागत और मात्रा के आधार पर बदलती हैं। और आप हमें उन सभी वस्तुओं की एक सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम आपके लोगो या अन्य जानकारी को पैकेज पर डाल सकते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास क्या प्रमाण पत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
