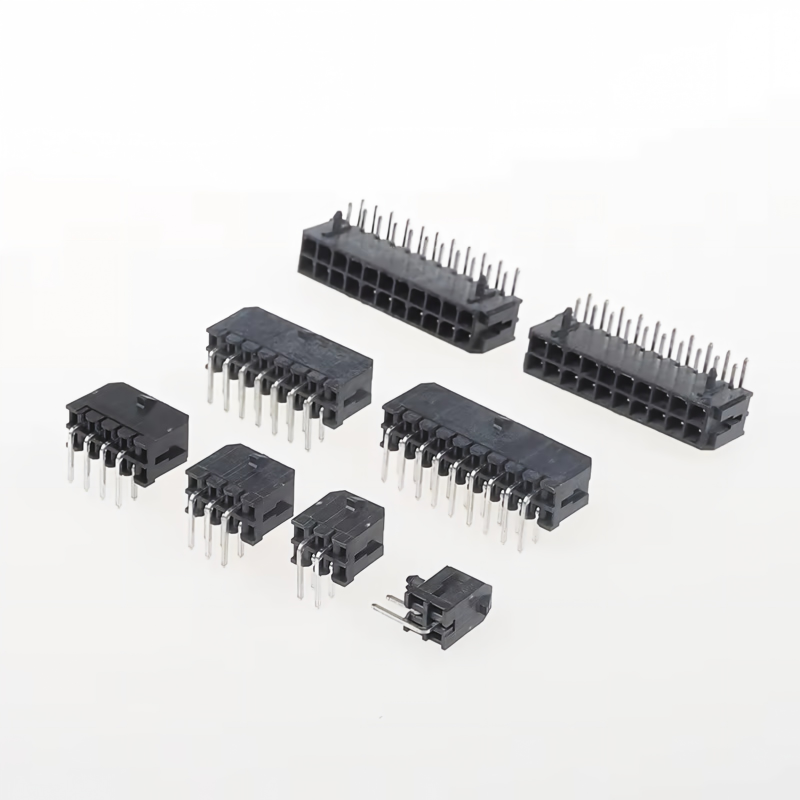

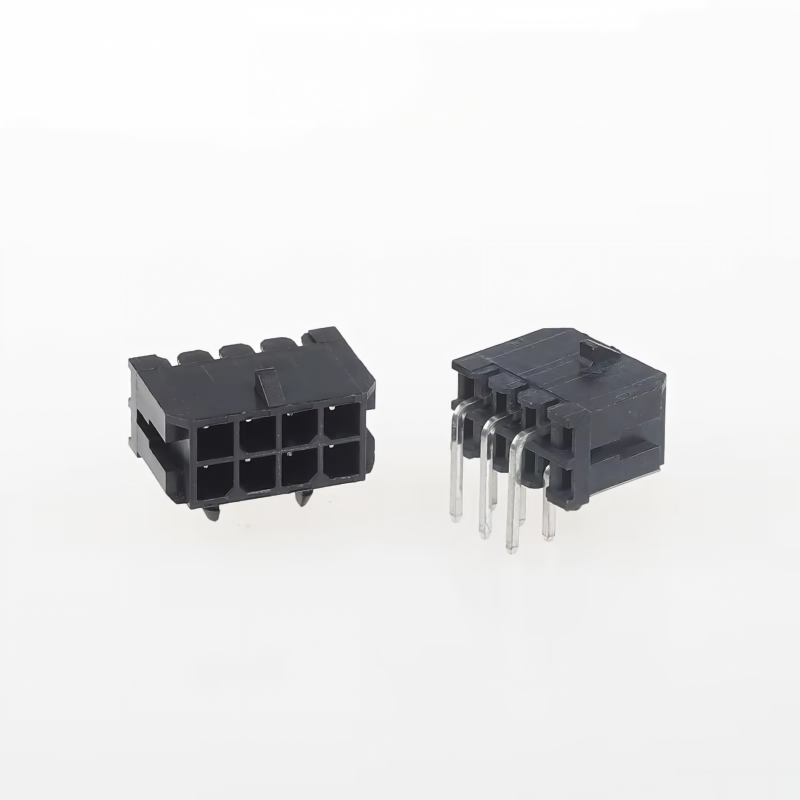

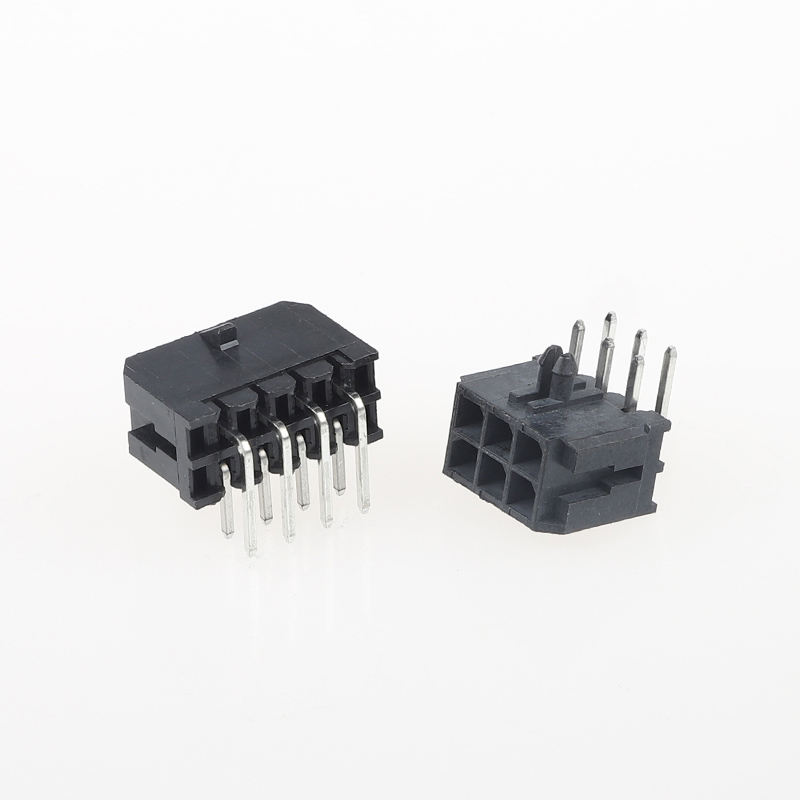

एमएक्स3.0 पिच 3.0 मिमी इलेक्ट्रिकल वायर कनेक्टर आर/ए एसएमडी कनेक्टर और टर्मिनल पीसीबी बोर्ड कनेक्टर
उत्पाद हाइलाइट्स
- हाउसिंग फ्लेम क्लास: UL94V-0, औद्योगिक और घरेलू उपकरण परियोजनाओं के लिए हलोजन-मुक्त, कम जहरीला धुआं
- एंटी-वाइब्रेशन पॉजिटिव लॉक: निरंतर कंपन के तहत आकस्मिक अन-मेटिंग को रोकने के लिए प्रबलित स्नैप लॉक डिज़ाइन (औद्योगिक और वाहन सहायक वातावरण के लिए महत्वपूर्ण)
- पूरा सिस्टम: आर/ए एसएमडी वेफर, मैचिंग हाउसिंग और क्रिम्प टर्मिनलों सहित पूर्ण सेट आपूर्ति
- **पिच 3.0 मिमी, समकोण सतह माउंट, पावर और सिग्नल ट्रांसमिशन के लिए सिंगल-रो वायर-टू-बोर्ड कनेक्शन
- RoHS और पहुंच के अनुरूप
तकनीकी निर्देश
| वस्तु |
पैरामीटर |
| विद्युत प्रदर्शन |
| वर्तमान मूल्यांकित |
प्रति पिन 5A |
| रेटेड वोल्टेज |
250V एसी/डीसी |
| संपर्क प्रतिरोध |
≤20mΩ |
| इन्सुलेशन प्रतिरोध |
≥1000MΩ |
| वोल्टेज को सहन करना |
1000V एसी, 1 मिनट |
| यांत्रिक प्रदर्शन |
| संभोग चक्र |
≥300 बार |
| असंबद्ध प्रतिधारण |
एंटी-ड्रॉप लॉकिंग संरचना, कंपन परीक्षण का सामना करती है |
| तार गेज |
AWG#20 ~ AWG#28 |
| आवाज़ का उतार-चढ़ाव |
3.0 मिमी |
| माउंट प्रकार |
समकोण एसएमडी |
| स्थितियां |
2पी~24पी अनुकूलन योग्य |
| सामग्री एवं चढ़ाना |
| आवास |
नायलॉन66, UL94V-0, हलोजन-मुक्त, काला |
| टर्मिनल सामग्री |
फॉस्फोर कांस्य |
| चढ़ाना |
टिन-प्लेटेड (मानक); उच्च-विश्वसनीयता सिग्नल के लिए सोना चढ़ाना वैकल्पिक |
| पर्यावरण एवं सोल्डरिंग गाइड |
| संचालन तापमान |
-40℃ ~ +105℃ |
| एसएमडी रीफ़्लो तापमान |
अधिकतम 260℃, आईपीसी सोल्डरिंग मानक का अनुपालन करता है |
| अनुपालन |
RoHS, पहुंच |
क्रॉस रेफरेंस/वैकल्पिक प्रतिस्थापन
हमारा MX3.0 R/A SMD कनेक्टर श्रृंखला के साथ यांत्रिक और विद्युत रूप से विनिमेय है, लागत में कमी के लिए एक सीधा ड्रॉप-इन प्रतिस्थापन:
- मोलेक्स: माइक्रो-फिट 3.0 सीरीज (43640 /43645 /43650 सीरीज)
- जेएसटी: 3.0 मिमी पिच वायर-टू-बोर्ड आर/ए एसएमडी समकक्ष श्रृंखला
- टीई (एएमपी): 3.0 मिमी वायर-टू-बोर्ड समकोण एसएमडी कनेक्टर समकक्ष
नोट: कृपया बड़े पैमाने पर उत्पादन से पहले पिन संख्या और पीसीबी पदचिह्न सत्यापित करें।
उत्पाद लाभ
- कंपन-प्रतिरोधी ताला: सकारात्मक लॉकिंग चलते और हिलते उपकरणों के आकस्मिक वियोग से बचाती है, ढीले कनेक्शन के क्षेत्र विफलता जोखिम को हल करती है।
- हलोजन मुक्त UL94V-0 आवास: औद्योगिक नियंत्रण, घरेलू उपकरण और ऑटोमोटिव सहायक अग्नि सुरक्षा आवश्यकताओं के लिए सुरक्षित।
- पूर्ण बीओएम आपूर्ति: वन-स्टॉप खरीदारी: एसएमडी वेफर + हाउसिंग + क्रिम्प टर्मिनल, कोई बहु-आपूर्तिकर्ता सोर्सिंग परेशानी नहीं।
- स्थिर एसएमडी सोल्डरिंग: पीसीबी असेंबली के दौरान अनुकूलित एसएमटी फुट, अच्छी सोल्डरबिलिटी, कम टॉम्बस्टोन दर।
- लागत प्रभावी विकल्प: पिन-टू-पिन अंतरराष्ट्रीय ब्रांडों के साथ संगत, विश्वसनीयता से समझौता किए बिना बीओएम लागत को कम करता है।
आवेदन
✅ औद्योगिक स्वचालन, सर्वो नियंत्रण, पीएलसी परिधीय
✅ घरेलू उपकरण: एयर कंडीशनर, वॉशिंग मशीन, बिजली आपूर्ति मॉड्यूल
✅ ऑटोमोटिव सहायक इलेक्ट्रॉनिक्स, वाहन प्रकाश और सेंसर हार्नेस
✅ रोबोटिक्स, चिकित्सा उपकरण, बैटरी प्रबंधन प्रणाली के लिए पावर और सिग्नल ट्रांसमिशन
पैकेजिंग विधि
- मानक: विरोधी स्थैतिक बैग पैकिंग
- वैकल्पिक: सफेद/तटस्थ कार्टन बॉक्स पैकिंग। कस्टम पैकिंग लेबल और बारकोड अनुरोध पर उपलब्ध हैं।
भुगतान विधि
EXW, एफओबी, सीआईएफ, सीपीटी, टी/टी, एल/सी उपलब्ध
समय सीमा
- नमूने: 3 कार्य दिवस
- बड़े पैमाने पर आदेश: 1-2 सप्ताह
फ़ैक्टरी प्रमाणपत्र और कस्टम सेवा
- प्रमाणपत्र: UL, RoHS, REACH, ISO9001
- MOQ: मानक वस्तुओं के लिए कम MOQ
- नमूना नीति: नि:शुल्क नमूने उपलब्ध हैं/ तेजी से नमूना वितरण।कस्टम सेवा: कस्टम पिन गिनती, प्लेटिंग मोटाई, केबल हार्नेस असेंबली, विशेष पैकेजिंग और मार्किंग।
ग्राहक चयन मार्गदर्शिका
- पिन संख्या और वर्तमान आवश्यकता की पुष्टि करें: पावर सर्किट के लिए टिन प्लेटिंग; निम्न-स्तरीय सिग्नल के लिए सोना चढ़ाना अनुशंसित।
- अपने उपकरण के अधिकतम कार्यशील तापमान और कंपन ग्रेड की जाँच करें; हमारे लॉक डिज़ाइन को उच्च-कंपन वातावरण के लिए प्राथमिकता दी जाती है।
- पीसीबी पदचिह्न: हमारे आर/ए एसएमडी वेफर से मिलान करने के लिए हमारे दिए गए पीसीबी पदचिह्न का उपयोग करें।
- तार चयन: AWG#20~#28, टर्मिनल क्रिम्प रेंज से मेल खाता है।
- बड़े पैमाने पर परियोजना सत्यापन से पहले प्री-सैंपल परीक्षण की दृढ़ता से अनुशंसा की जाती है।
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कोई कैटलॉग है? क्या आप अपने सभी उत्पादों की जांच के लिए मुझे कैटलॉग भेज सकते हैं?
उत्तर: हां, कैटलॉग प्राप्त करने के लिए आप हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे आपके कैटा में उत्पाद नहीं मिल रहा हैलॉग. क्या आप मेरे लिए यह उत्पाद बना सकते हैं?
उत्तर: हमारा कैटलॉग हमारे अधिकांश उत्पाद दिखाता है, लेकिन सभी नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए और आप कितने चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे तैयार करने के लिए एक नया साँचा भी डिज़ाइन और बना सकते हैं। आपके संदर्भ के लिए, एक साधारण साँचा बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप एक नमूना प्रदान कर सकते हैं? क्या ये नमूने निःशुल्क हैं?
उत्तर: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर निःशुल्क नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा
4. प्रश्न: आपके डिलीवरी समय के बारे में क्या?
ए: स्टॉक माल 1 दिन के भीतर वितरित किया जाता है; अनुकूलित सामान 5-7 दिनों के भीतर वितरित कर दिए जाते हैं
5. प्रश्न: अपना ऑर्डर कैसे शिप करें?
उत्तर: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। वह डोर-टू-डोर सेवा है। बड़े पैकेज के लिए, हम उन्हें हवाई या समुद्री मार्ग से भेज सकते हैं। हम मानक निर्यात डिब्बों का उपयोग करते हैं। डिलीवरी के दौरान उत्पाद को होने वाली किसी भी क्षति के लिए हम जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूँ?
ए: टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हम चालान के समान राशि प्राप्त कर सकें। और आप आरएमबी में भुगतान कर सकते हैं। कोई बात नहीं।
7. प्रश्न: आपकी कंपनी के गुणवत्ता नियंत्रण के बारे में क्या ख्याल है?
उत्तर: ISO9001 का सख्ती से पालन करें। IQC, OQC, IPQC और QA हमारे स्टाफ का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
उत्तर: हमारे पास हमारे सभी उत्पादों की मूल्य सूची नहीं है। चूँकि हमारे पास बहुत सारी वस्तुएँ हैं, इसलिए सभी कीमतों को सूचीबद्ध करना असंभव है, और कीमतें सामग्री लागत और मात्रा के आधार पर बदलती रहती हैं। और आप हमें अपनी ज़रूरत की सभी वस्तुओं की एक सूची दे सकते हैं; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग कर सकते हैं?
उत्तर: हाँ. हमने बहुत कुछ कस्टमाइज़ किया है
पूर्व में हमारे ग्राहकों के लिए उत्पाद (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम पैकेज पर आपका लोगो या अन्य जानकारी डाल सकते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास कौन से प्रमाणपत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
