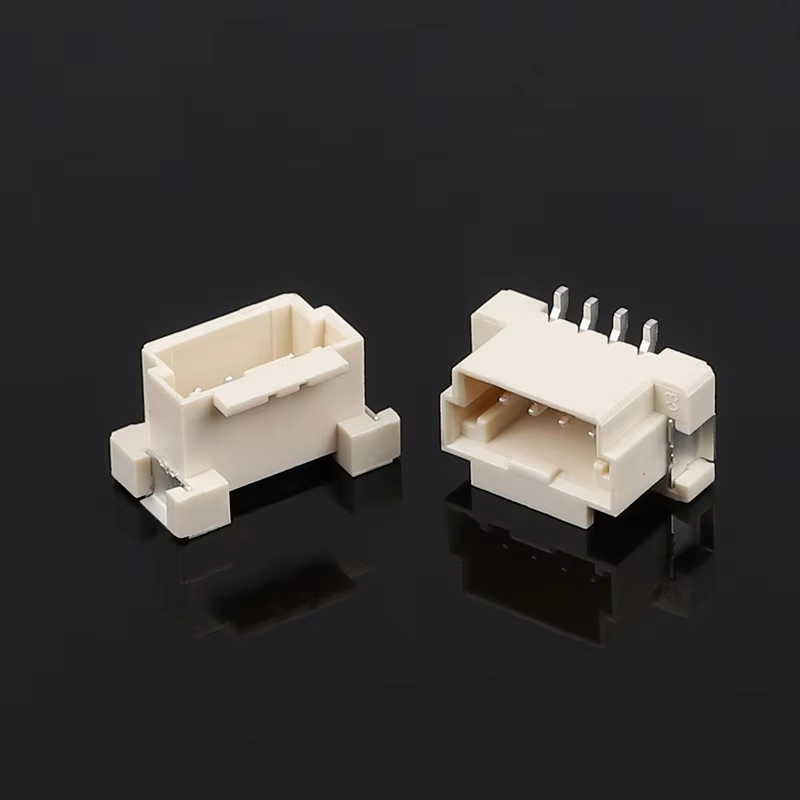

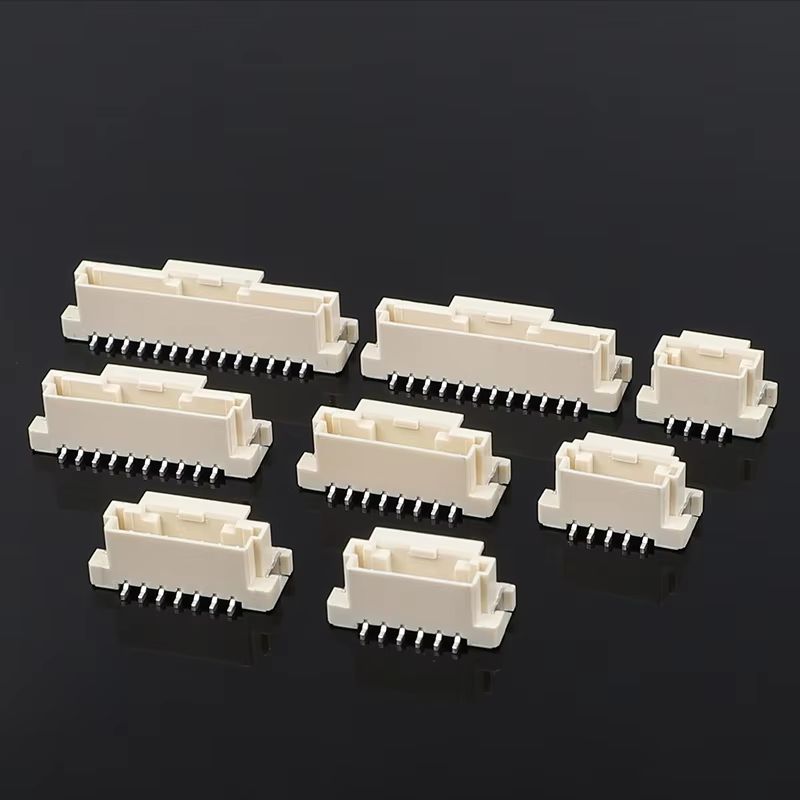

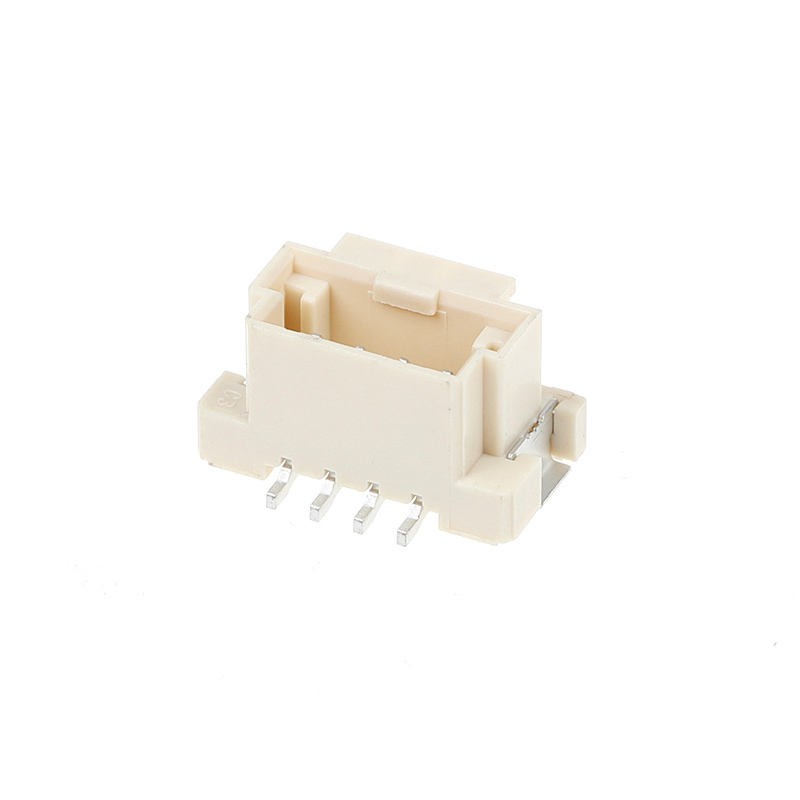

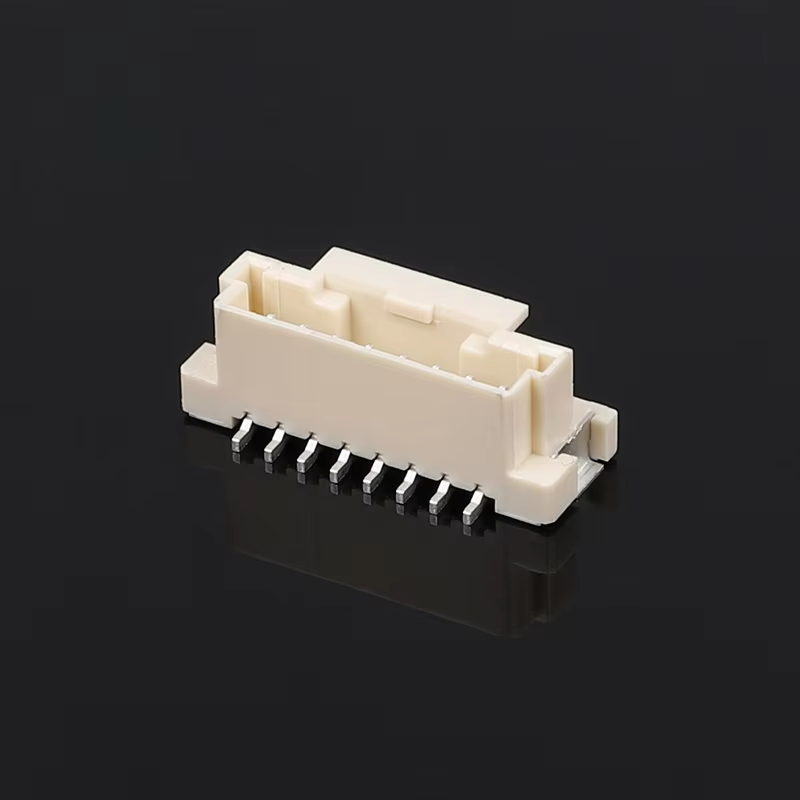

MX2.0mm पिच वर्टिकल हेडर वायर-टू-बोर्ड फीमेल कनेक्टर बकल के साथ
उत्पाद की मुख्य विशेषताएं
- 2.0 मिमी पिच वर्टिकल वायर-टू-बोर्ड फीमेल रिसेप्टेकल इंटीग्रेटेड पॉजिटिव-लॉक बकल के साथकंपन के तहत डिस्कनेक्ट होने से रोकने के लिए
- सिंगल-रो डिज़ाइन, पिन काउंट: 2P-20P कॉन्फ़िगर करने योग्य, सिग्नल और लो-पावर डीसी ट्रांसमिशन दोनों का समर्थन करता है
- UL94V-0 हाई-टेम्प हाउसिंग, थ्रू-होल सोल्डरिंग के साथ संगत; RoHS और REACH कंप्लायंट
- ऑडिबल-क्लिक लैचिंग स्ट्रक्चर, आसान मैनुअल मेटिंग/अनमेटिंग, पोलराइजेशन की के साथ मिस-मेटिंग को रोकता है
- मुख्यधारा 2.0 मिमी वायर-टू-बोर्ड सीरीज़ के लिए लागत-प्रभावी ड्रॉप-इन विकल्प, OEM/ODM अनुकूलन का समर्थन करता है
उत्पाद तकनीकी विशिष्टताएँ
सामान्य यांत्रिक पैरामीटर
| आइटम |
विनिर्देशन |
| पिच |
2.0 मिमी |
| कनेक्टर प्रकार |
वायर-टू-बोर्ड फीमेल वर्टिकल हेडर (थ्रू-होल) |
| लॉकिंग विधि |
पॉजिटिव-लॉक बकल (लैच) |
| पदों की संख्या |
2 ~ 20P, सिंगल रो |
| मेटिंग साइकिल्स |
न्यूनतम 300 साइकिल्स |
| रिटेंशन फोर्स |
≥40N (पूरी तरह से मेटेड स्थिति) |
| अन-मेटिंग फोर्स |
8-25N |
| पीसीबी माउंट प्रकार |
थ्रू-होल डीआईपी |
| पीसीबी मोटाई सिफारिश |
1.2-1.6 मिमी |
सामग्री और विद्युत विशेषताएँ
| आइटम |
विनिर्देशन |
| हाउसिंग सामग्री |
नायलॉन66 / PA9T, UL94V-0 |
| संपर्क टर्मिनल |
फास्फोर ब्रॉन्ज |
| संपर्क प्लेटिंग |
मानक: टिन ओवर निकल; वैकल्पिक: गोल्ड फ्लैश |
| रेटेड करंट |
2A प्रति संपर्क |
| रेटेड वोल्टेज |
250V AC/DC |
| अधिकतम सहनशील वोल्टेज |
800V AC / 1 मिनट |
| संपर्क प्रतिरोध |
≤30mΩ अधिकतम |
| इन्सुलेशन प्रतिरोध |
≥1000MΩ न्यूनतम |
| उपयुक्त तार गेज |
22-30 AWG क्रिम्प वायर हार्नेस |
पर्यावरण और सोल्डरिंग गाइड
| आइटम |
विनिर्देशन |
| ऑपरेटिंग तापमान |
-25℃ ~ +85℃ |
| भंडारण तापमान |
-40℃ ~ +105℃ |
| सोल्डर प्रक्रिया |
थ्रू-होल वेव सोल्डरिंग |
| सोल्डर तापमान और अवधि |
260℃ अधिकतम, ≤5 सेकंड |
| अनुपालन |
RoHS 2.0, REACH SVHC कंप्लायंट |
उत्पाद सुविधाएँ
- इंटीग्रेटेड पॉजिटिव-लॉक बकल: पूरी तरह से मेटेड होने पर श्रव्य "क्लिक" फीडबैक, कंपन वाले वातावरण में आकस्मिक अनप्लगिंग से बचाता है
- पोलराइजेशन की सुविधा: मैनुअल या असेंबली-लाइन इंसर्शन के दौरान रिवर्स मिस-मेटिंग को रोकता है
- फास्फोर-ब्रॉन्ज संपर्क टर्मिनल टिन प्लेटिंग के साथ: स्थिर संपर्क प्रदर्शन, कम संपर्क प्रतिरोध, अच्छी सोल्डरबिलिटी
- UL94V-0 फ्लेम-रिटार्डेंट इंसुलेटर सामग्री, इनडोर संलग्न इलेक्ट्रॉनिक्स के लिए विस्तृत ऑपरेटिंग तापमान रेंज
- वर्टिकल माउंटिंग क्षैतिज पीसीबी स्पेस बचाता है; सरल पीसीबी लेआउट डिज़ाइन के लिए मानक थ्रू-होल पिन लेआउट
- वाइड पिन-काउंट कवरेज 2P-20P, कस्टम पिन लंबाई, प्लेटिंग विकल्प और विशेष हाउसिंग रंग का समर्थन करता है
- RoHS-REACH कंप्लायंट, वैश्विक बाजार निर्यात आवश्यकताओं के लिए उपयुक्त
उत्पाद लाभ
- एंटी-वाइब्रेशन विश्वसनीयता: बिल्ट-इन बकल घर्षण-मात्र कनेक्टर्स की तुलना में हिलने वाले / झटके के संपर्क में आने वाले उपकरणों के लिए ढीले-कनेक्शन जोखिमों को हल करता है
- असेंबली-अनुकूल: स्पष्ट श्रव्य-क्लिक पुष्टि, मैनुअल असेंबली के दौरान कम मानव-त्रुटि, कम बिक्री-पश्चात रुक-रुक कर होने वाली खराबी दर
- डिजाइन लचीलापन: पूर्ण 2-20P पोर्टफोलियो, विशेष परियोजना आवश्यकताओं के लिए कस्टम प्लेटिंग, रंग और पिन संशोधन का समर्थन करता है
- आपूर्ति स्थिरता: मानक फुटप्रिंट मुख्यधारा 2.0 मिमी वायर-टू-बोर्ड समाधानों के साथ संगत, बड़े पैमाने पर मात्रा के लिए कम लीड-टाइम
- लागत-प्रदर्शन संतुलन: ओवर-स्पेक प्रीमियम मूल्य निर्धारण से बचें; अधिकांश उपभोक्ता और औद्योगिक इनडोर कम-वोल्टेज इंटरकनेक्शन मांगों को पूरा करता है
- निर्यात-तैयार: यूरोपीय संघ और उत्तरी अमेरिका बाजार की आवश्यकताओं के लिए पूर्ण अनुपालन, अनुरोध पर उपलब्ध परीक्षण रिपोर्ट
आवेदन
- स्मार्ट होम और घरेलू उपकरण: छोटे घरेलू उपकरण, स्मार्ट लॉक, ह्यूमिडिफायर, खाना पकाने के उपकरण आंतरिक वायरिंग
- आईओटी और उपभोक्ता इलेक्ट्रॉनिक्स: सेंसर, कंट्रोलर, डिस्प्ले मॉड्यूल, बैटरी-संचालित पोर्टेबल डिवाइस
- औद्योगिक नियंत्रण और उपकरण: छोटे आकार के पीएलसी मॉड्यूल, परीक्षण उपकरण, पैनल-आंतरिक सिग्नल कनेक्शन
- चिकित्सा उपकरण (गैर-इम्प्लांट): सौंदर्य उपकरण, निगरानी उपकरण आंतरिक कम-वोल्टेज सिग्नल वायरिंग
- रोबोटिक्स और स्वचालन: छोटे रोबोट एक्चुएटर वायरिंग, पंखे और मोटर सिग्नल कनेक्शन
- प्रकाश व्यवस्था और नई-ऊर्जा सहायक मॉड्यूल: एलईडी ड्राइवर, छोटे बैटरी प्रबंधन सहायक सिग्नल हार्नेस
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है, क्या आप मेरे लिए यह उत्पाद बना सकते हैं?ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड डिजाइन और बना भी सकते हैं। आपके संदर्भ के लिए, एक सामान्य मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।
4. प्रश्न: आपकी डिलीवरी का समय क्या है?
ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।
5. प्रश्न: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। हम डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूं?
ए: हम टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप आरएमबी में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्रश्न: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?
ए: आईएसओ9001, आईक्यूसी, ओक्यूसी, आईपीक्यूसी, क्यूए का सख्ती से पालन करें, जो हमारे गुणवत्ता विभाग का 10% हिस्सा है। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारी वस्तुएं हैं, इसलिए उन सभी की कीमतों को एक सूची पर बनाना असंभव है, और सामग्री लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें उन सभी वस्तुओं की सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, हमारे लिए आपके लोगो या अन्य जानकारी को पैकेज पर डालना कोई समस्या नहीं है। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास क्या प्रमाण पत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
