उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
वेफर हाउसिंग टर्मिनल

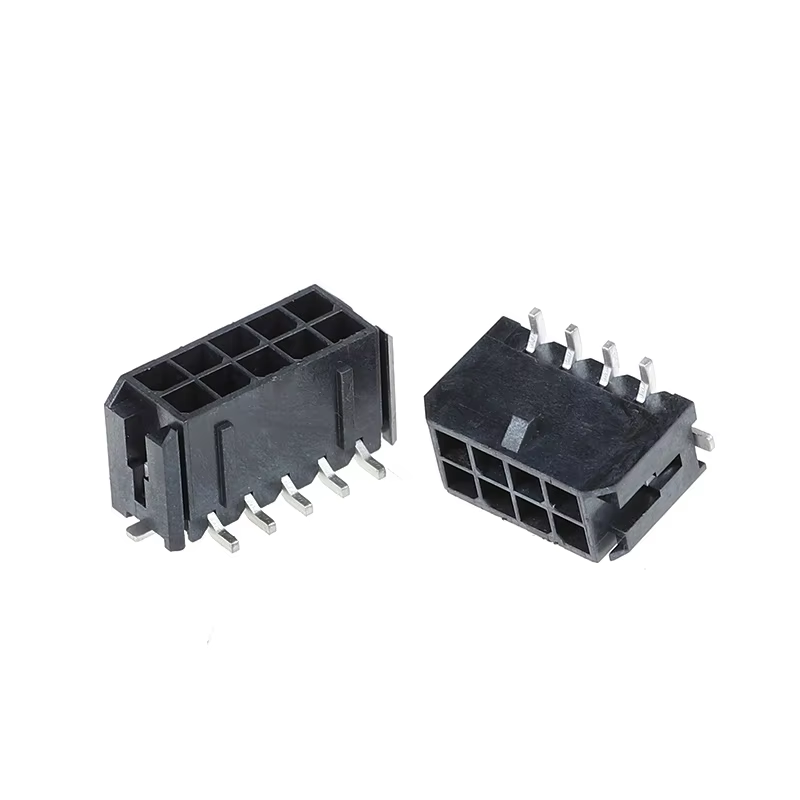

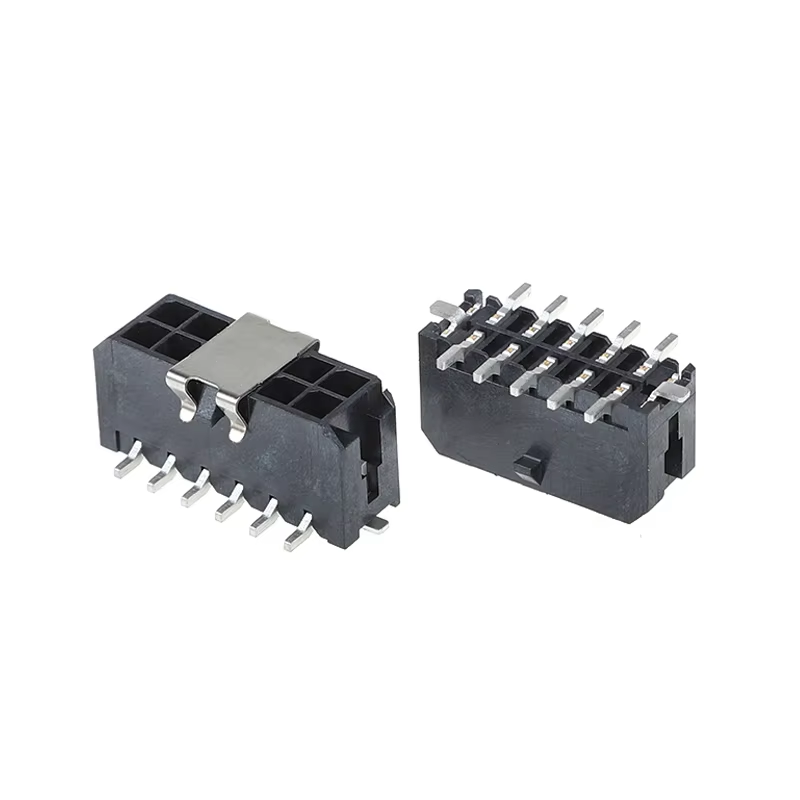

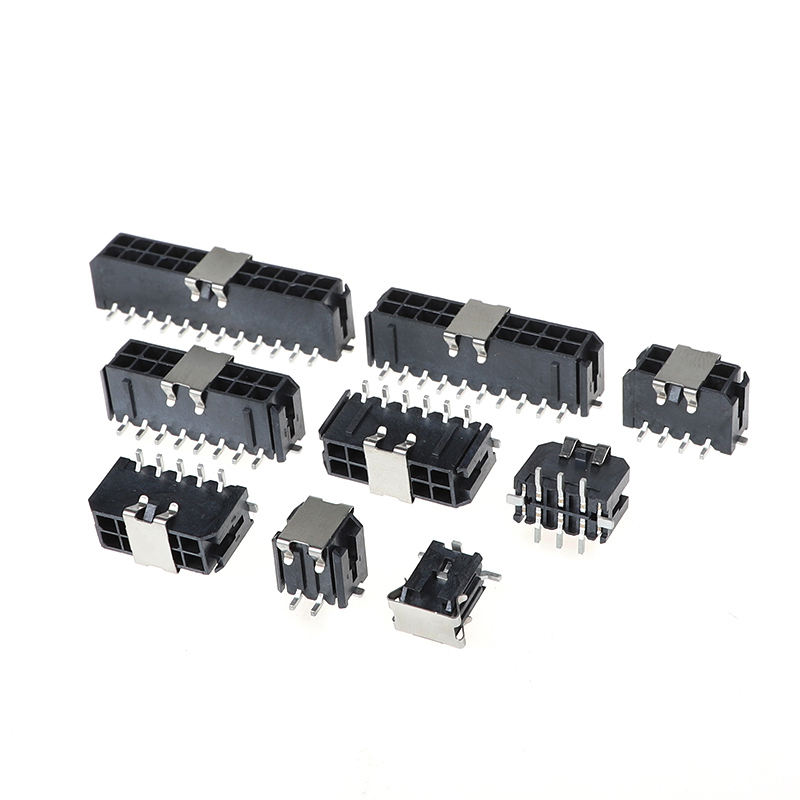

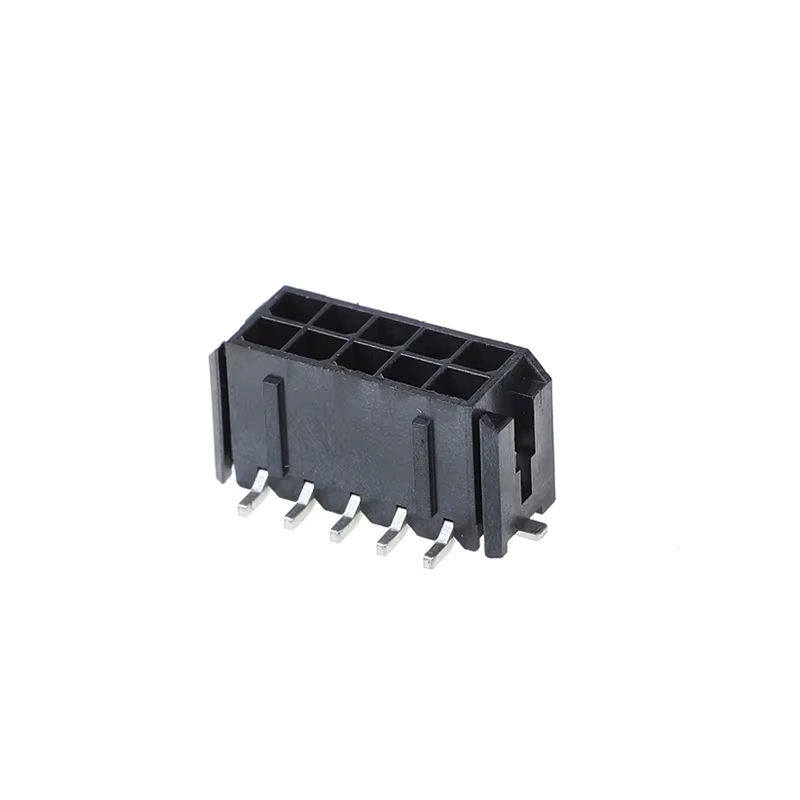

5557 वर्टिकल 3.0MM पिच कनेक्टर डबल रो 4P-24P मोलेक्स कनेक्टर 43045 हार्नेस वायर कनेक्टर को बदलता है
उत्पाद हाइलाइट्स
तकनीकी विशिष्टताएँ
सामान्य यांत्रिक पैरामीटर
| आइटम | विनिर्देश |
|---|---|
| कनेक्टर प्रकार | वायर-टू-बोर्ड, वर्टिकल थ्रू-होल हेडर |
| पिच | 3.00 मिमी (0.118 इंच) |
| व्यवस्था | डबल रो |
| पोजीशन रेंज | 4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| मैंटिंग साइकिल्स | मिन 30 साइकिल्स |
| माउंटिंग स्टाइल | PCB के लिए वर्टिकल थ्रू-होल |
| पोलराइजेशन | हाँ, एंटी-मिस-इंसर्शन |
| लॉकिंग मैकेनिज्म | पॉजिटिव हाउसिंग लॉक |
सामग्री और विद्युत विशेषताएँ
| आइटम | विनिर्देश |
|---|---|
| हाउसिंग मटेरियल | नायलॉन 66 / LCP, UL94-V0 फ्लेम रिटार्डेंट |
| टर्मिनल मटेरियल | फॉस्फर ब्रॉन्ज |
| स्टैंडर्ड प्लेटिंग | टिन ओवर निकल; कॉन्टैक्ट एरिया पर गोल्ड प्लेटिंग वैकल्पिक |
| रेटेड करंट | 5A प्रति कॉन्टैक्ट (AWG 20-24 वायर) |
| रेटेड वोल्टेज | 250V AC / DC |
| मैक्स विथस्टैंड वोल्टेज | 1500V AC / 1 मिनट, कोई ब्रेकडाउन नहीं |
| कॉन्टैक्ट रेजिस्टेंस | ≤ 20mΩ मैक्स |
| इंसुलेशन रेजिस्टेंस | ≥ 1000MΩ @500V DC |
| लागू वायर | AWG 28 ~ AWG 20 स्ट्रैंडेड कॉपर वायर |
पर्यावरण और सोल्डरिंग गाइड
| आइटम | विनिर्देश |
|---|---|
| ऑपरेटिंग तापमान | -40 °C ~ +105 °C |
| सोल्डर प्रोसेस | लीड-फ्री थ्रू-होल सोल्डरिंग; पीक टेम्प ≤260 °C, 30 सेकंड मैक्स एक्सपोजर, मैक्स 3 साइकिल्स |
| स्टोरेज कंडीशन | तापमान: -10~40°C, आर्द्रता 40-70%RH; संक्षारक गैस से बचें |
| अनुपालन | RoHS-2.0 कंप्लायंट |
उत्पाद विशेषताएँ
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे सभी उत्पाद जांचने के लिए कैटलॉग भेज सकते हैं?
