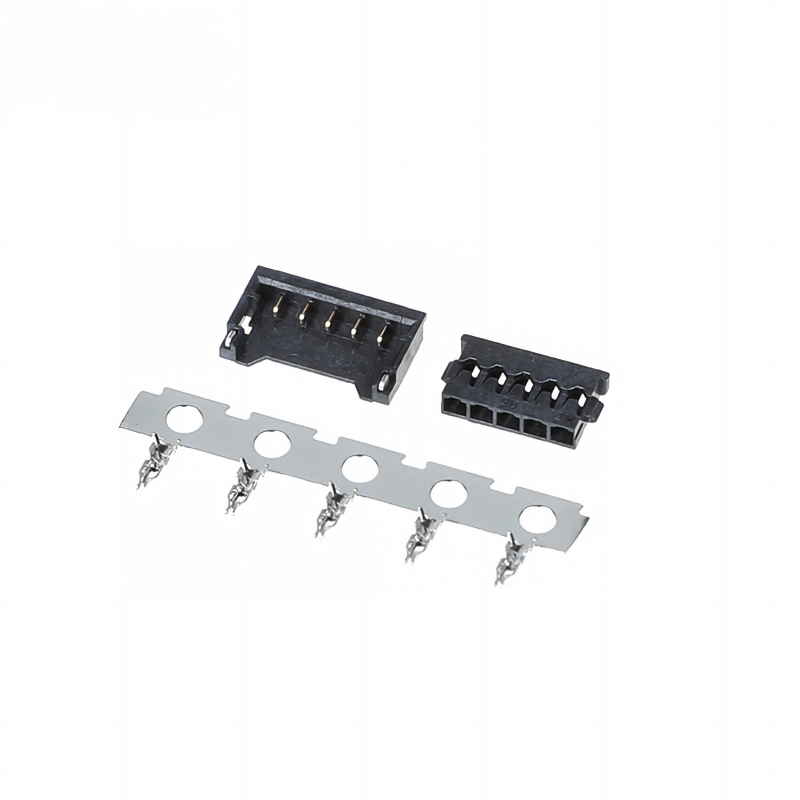

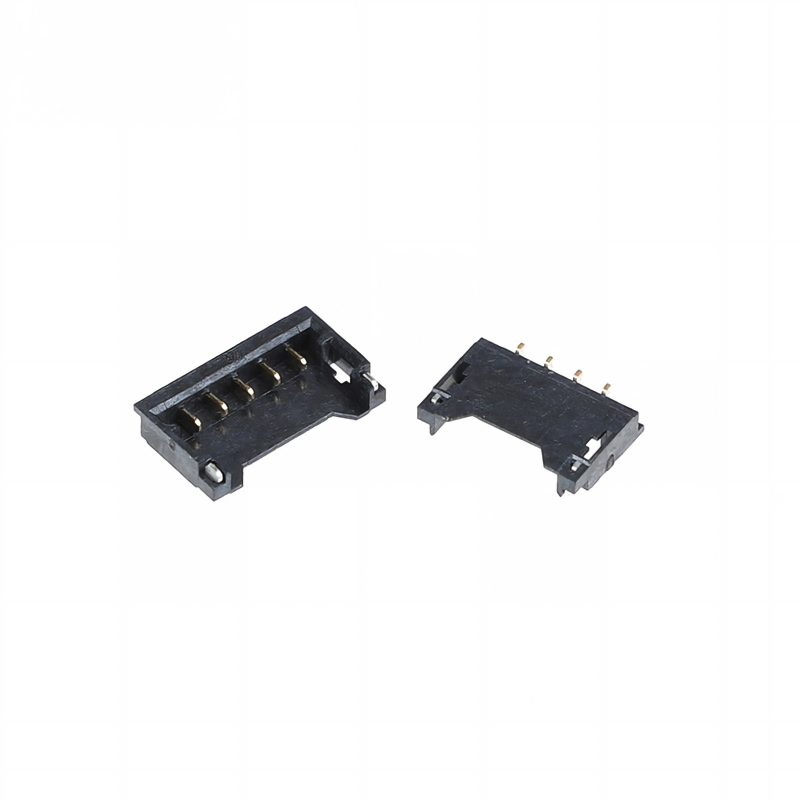

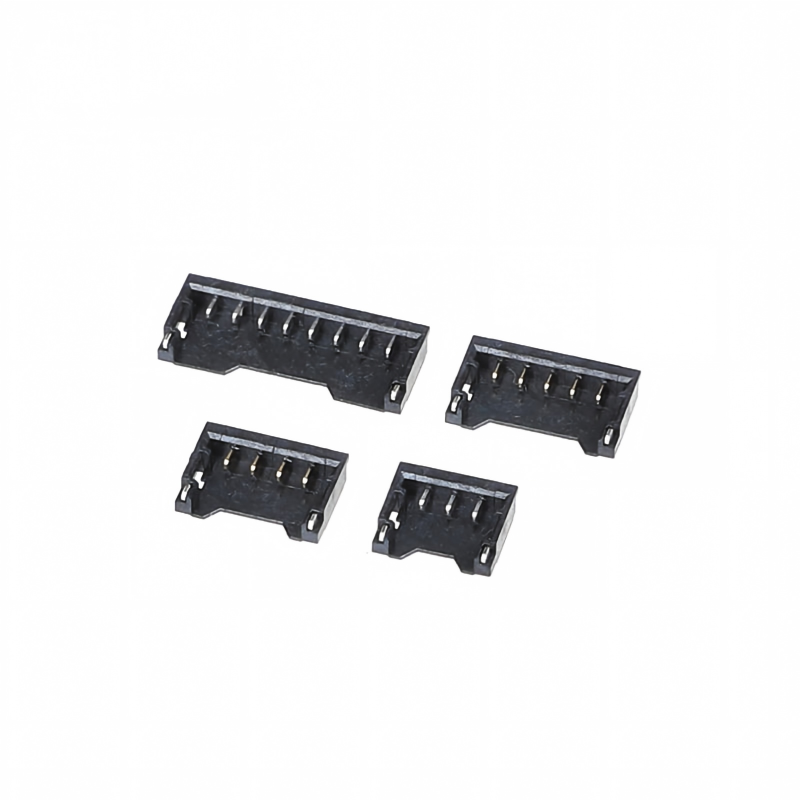

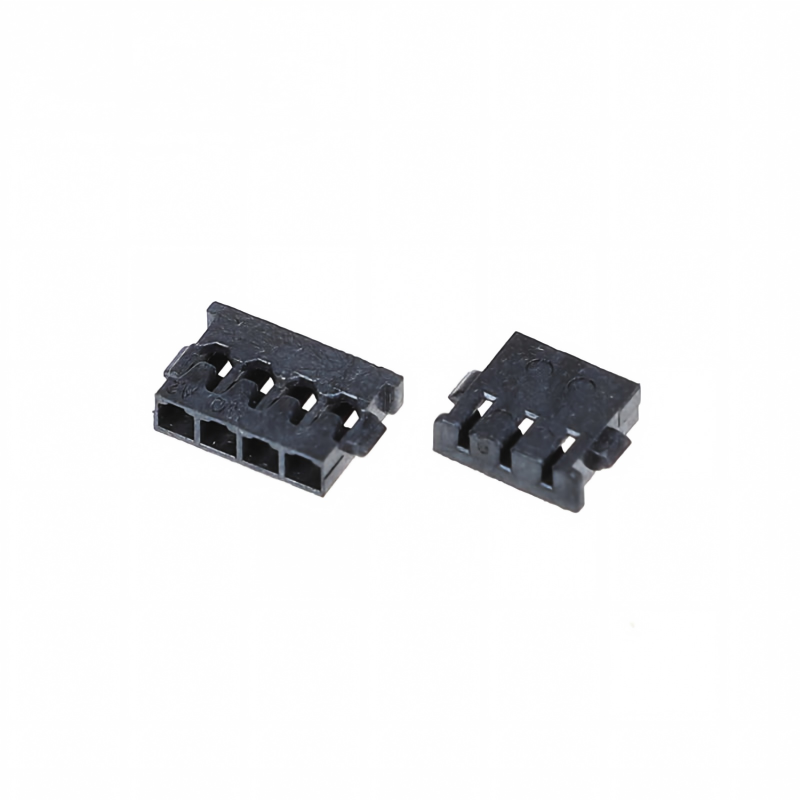

Name: 1.2 मिमी बैटरी सॉकेट रबर शेल टर्मिनलों के साथ | Molex 78171 / 78172 विकल्प
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: वेफर हाउसिंग टर्मिनल
Price: 4.01 USD
Availability: InStock

घर > उत्पाद > वेफर बॉक्स कनेक्टर >

1.2 मिमी बैटरी सॉकेट रबर शेल टर्मिनलों के साथ | Molex 78171 / 78172 विकल्प

रबर शेल के साथ 1.2 मिमी बैटरी सॉकेट

टर्मिनलों के साथ वेफर बॉक्स कनेक्टर

Molex 78172 वैकल्पिक बैटरी सॉकेट

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

वेफर हाउसिंग टर्मिनल

हमसे संपर्क करें

बोली मांगें

1.2 मिमी बैटरी सॉकेट रबर शेल टर्मिनलों के साथ | Molex 78171 / 78172 विकल्प

उत्पाद विवरण

सहनशीलता:

उच्च

रिश्ते का प्रकार:

स्नैप-ऑन

समापन शैली:

मिलाप

संपर्क:

50U से अधिक सोना चढ़ाया हुआ पीतल

तापमान की रेंज:

-40 से 85 डिग्री सेल्सियस

चढ़ाना:

टिन प्लेटिंग

प्रमुखता देना:

रबर शेल के साथ 1.2 मिमी बैटरी सॉकेट

टर्मिनलों के साथ वेफर बॉक्स कनेक्टर

Molex 78172 वैकल्पिक बैटरी सॉकेट

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1000 पीसी

मूल्य

Negotiable Price

पैकेजिंग विवरण

आंतरिक पैकेज: रील में; बाहरी पैकेज: कार्टन में रील

प्रसव के समय

5-7 दिन

भुगतान शर्तें

एल/सी, टी/टी, पायल

आपूर्ति की क्षमता

3KK पीसी

संबंधित उत्पाद

मोलेक्स 43045 माइक्रो-फिट 3.0 मिमी आर/ए फीमेल मेल पिन हेडर रेक्टेंगुलर एमएक्स3.0 पीसीबी कनेक्टर

सबसे अच्छी कीमत पाएं

मोलेक्स 43025 माइक्रो-फिट 3.0 एमएम आर/ए एसएमटी महिला वेफर कनेक्टर (एमएक्स3.0 श्रृंखला)

सबसे अच्छी कीमत पाएं

वायर-टू-बोर्ड जेएसटी-संगत 1.25 मिमी / एक्सएच 2.54 मिमी / पीएच 2.0 क्रिम्प वर्टिकल और राइट-एंगल मेल वेफर हाउसिंग | 2510 पीसीबी कनेक्टर

सबसे अच्छी कीमत पाएं

एमएक्स 1.5 मिमी पिच वर्टिकल एसएमटी हेडर

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

अब संपर्क करें

उत्पाद वर्णन

1.2mm बैटरी सॉकेट रबर शेल टर्मिनलों के साथ | Molex 78171 / 78172 विकल्प

उत्पाद मुख्य विशेषताएं

Molex Pico-EZmate 78171 और 78172 श्रृंखला, 1.2 मिमी पिच वायर-टू-बोर्ड बैटरी सॉकेट का सीधा ड्रॉप-इन विकल्प। पूरी तरह से संगत फुटप्रिंट, क्रिम्प टर्मिनल और मेटिंग इंटरफ़ेस। ली-पॉलीमर बैटरी कनेक्शन के लिए लागत-प्रभावी दूसरा स्रोत, SMT पिक-एंड-प्लेस के अनुकूल, RoHS-अनुरूप।

तकनीकी विशिष्टताएँ

सामान्य यांत्रिक पैरामीटर

वस्तु	विनिर्देश
पिच	1.2 मिमी (0.047")
सर्किट रेंज	2-7 पोजीशन
मेटिंग प्रकार	वर्टिकल वायर-टू-बोर्ड
मेटेड ऊंचाई	1.55-1.65 मिमी
टर्मिनेशन-हेडर	SMT सरफेस माउंट
टर्मिनेशन-रिसेप्टेकल	क्रिम्प टर्मिनल
लागू तार गेज	30-28 AWG
आवास रंग	काला
मेटिंग चक्र	न्यूनतम 30 चक्र

सामग्री और विद्युत विशेषताएँ

वस्तु	विनिर्देश
आवास सामग्री	उच्च तापमान प्रतिरोधी थर्मोप्लास्टिक
टर्मिनल सामग्री	कॉपर-निकल-सिलिकॉन मिश्र धातु/फास्फोरस कांस्य
संपर्क चढ़ाना	टिन / गोल्ड ओवर निकल (वैकल्पिक)
प्रति पिन रेटेड करंट	1.5 A (AC/DC)
रेटेड वोल्टेज	50 V AC / DC
अधिकतम संपर्क प्रतिरोध	≤20 mΩ
न्यूनतम इन्सुलेशन प्रतिरोध	≥100 MΩ
वोल्टेज सहन करें	500 V AC / 1 मिनट

पर्यावरण और सोल्डरिंग गाइड

वस्तु	विनिर्देश
ऑपरेटिंग तापमान रेंज	-40℃ ~ +105℃
अनुपालन	RoHS, REACH SVHC अनुरूप
SMT सोल्डरिंग प्रोफाइल	मानक SMT रिफ्लो प्रोफाइल का पालन करें; पीक तापमान ≤260℃, अवधि ≤10s
प्रसंस्करण नोट	रिफ्लो और असेंबली के दौरान यांत्रिक झटके/केबल खींचने से बचें; टर्मिनलों को ओवर-क्रिम्प न करें
भंडारण	सूखा गोदाम, SMT माउंटिंग से पहले उच्च-आर्द्रता के संपर्क से बचें

1.2 मिमी बैटरी सॉकेट रबर शेल टर्मिनलों के साथ | Molex 78171 / 78172 विकल्प

उत्पाद सुविधाएँ

1.2 मिमी पिच, सिंगल रो, वर्टिकल मेटिंग, मेटेड ऊंचाई 1.55-1.65 मिमी लो-प्रोफाइल डिज़ाइन
गलत मेटिंग को रोकने के लिए अंतर्निहित पोलराइजेशन कुंजी, रिवर्स इंसर्शन क्षति से बचें
स्थिर प्रतिधारण के लिए फ्रिक्शन लॉक हाउसिंग, कंपन और केबल पुल-आउट का प्रतिरोध करता है
ओपन-टॉप हेडर डिज़ाइन स्वचालित SMT पिक-एंड-प्लेस असेंबली का समर्थन करता है
30-28 AWG अल्ट्रा-फाइन वायर के लिए क्रिम्प टर्मिनल कॉम्पैक्ट बैटरी हार्नेस के लिए
कम-संपर्क-प्रतिरोध और एंटी-ऑक्सीडेशन के लिए गोल्ड-प्लेटेड संपर्क विकल्प
उच्च-मात्रा SMT मास उत्पादन के लिए टेप-एंड-रील पैकेजिंग
Molex 78171 /78172 श्रृंखला के लिए 100% फॉर्म-फिट-फंक्शन विकल्प

उत्पाद लाभ

सीधा ड्रॉप-इन प्रतिस्थापन: मूल Molex 78171 /78172 डिज़ाइन के लिए किसी PCB संशोधन की आवश्यकता नहीं है, तेज़ BOM दूसरा-सोर्सिंग
लागत अनुकूलन: मूल ब्रांड की तुलना में प्रतिस्पर्धी मूल्य निर्धारण, स्थिर बड़े पैमाने पर आपूर्ति क्षमता
असेंबली-अनुकूल: SMT टेप-रील पैकिंग, पोलराइजेशन एंटी-मिस्टेक, असेंबली दोष दर कम करें
विश्वसनीय बैटरी कनेक्शन: कम संपर्क प्रतिरोध, एंटी-वाइब्रेशन लॉक-स्ट्रक्चर, ली-पॉलीमर सेल के लिए स्थिर पावर ट्रांसमिशन
लचीले विकल्प: एकाधिक पिन गणना, टिन/गोल्ड चढ़ाना विकल्प, कस्टम केबल हार्नेस सेवा का समर्थन करें
कम लीड-टाइम: मानक पुर्जे स्टॉक में, सत्यापन के लिए नमूना उपलब्ध

1.2 मिमी बैटरी सॉकेट रबर शेल टर्मिनलों के साथ | Molex 78171 / 78172 विकल्प

आवेदन

पहनने योग्य उपकरण और स्मार्ट पोर्टेबल इलेक्ट्रॉनिक्स
IoT सेंसर और स्मार्ट होम छोटे उपकरण
ली-पॉलीमर बैटरी पैक और बैटरी प्रबंधन मॉड्यूल
हैंड-हेल्ड मेडिकल पोर्टेबल उपकरण
उपभोक्ता छोटे आकार के पावर-संचालित उपकरण
पोर्टेबल परीक्षण और माप उपकरण

1.2 मिमी बैटरी सॉकेट रबर शेल टर्मिनलों के साथ | Molex 78171 / 78172 विकल्प

ग्राहक चयन गाइड

पिन गणना की पुष्टि करें: 2-7 पोजीशन, बैटरी सिग्नल और पावर सर्किट आवश्यकताओं से मेल खाती है
तार गेज जांच: सख्ती से 30-28 AWG तार का उपयोग करें; ओवरसाइज़ तार खराब क्रिम्पिंग का कारण बनेगा
चढ़ाना चयन: उच्च-कंपन / लंबे जीवनकाल वाले उपकरण के लिए गोल्ड चढ़ाना पसंद किया जाता है; लागत-संवेदनशील उपभोक्ता उत्पादों के लिए टिन चढ़ाना
असेंबली की स्थिति: SMT रिफ्लो तापमान ≤260℃ की पुष्टि करें; हेडर SMT प्रकार है, रिसेप्टेकल क्रिम्प-ऑन-वायर है
सत्यापन सुझाव: बड़े पैमाने पर ऑर्डर से पहले हमारे नमूनों के साथ मेटिंग परीक्षण, कंपन परीक्षण और संपर्क प्रतिरोध परीक्षण चलाएं
दूसरा-स्रोत नोट: मिश्रित-आपूर्ति परियोजना के लिए मूल Molex 78171 /78172 श्रृंखला के साथ इंटर-मेटेबल
