उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
वेफर हाउसिंग टर्मिनल

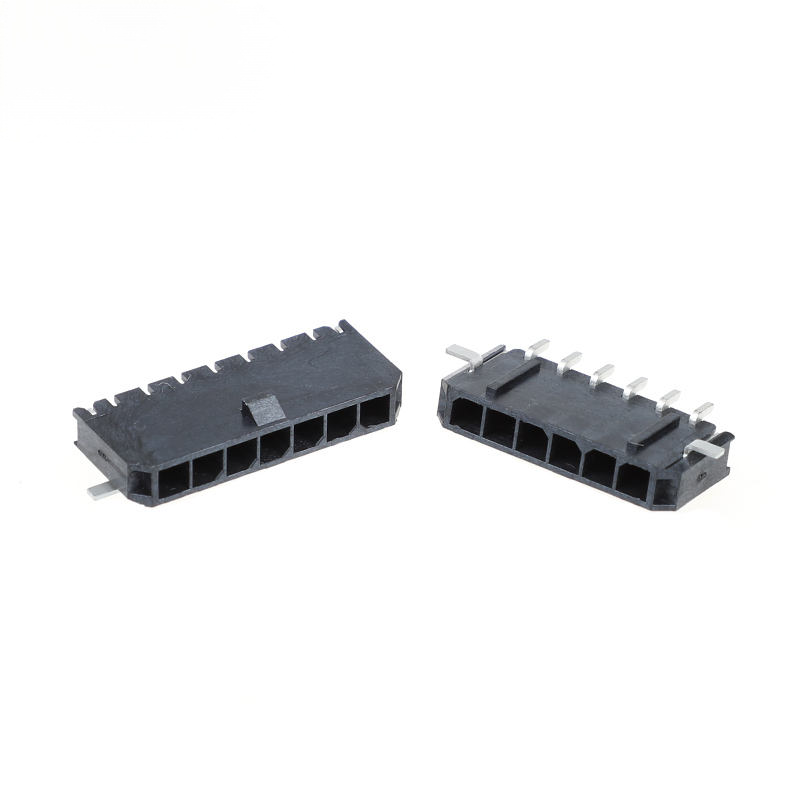

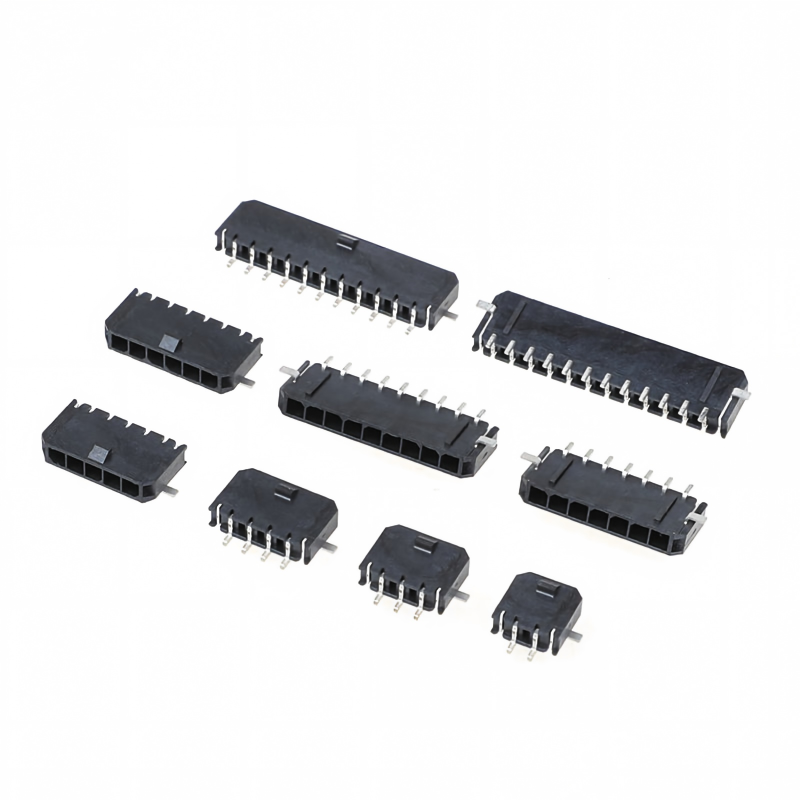

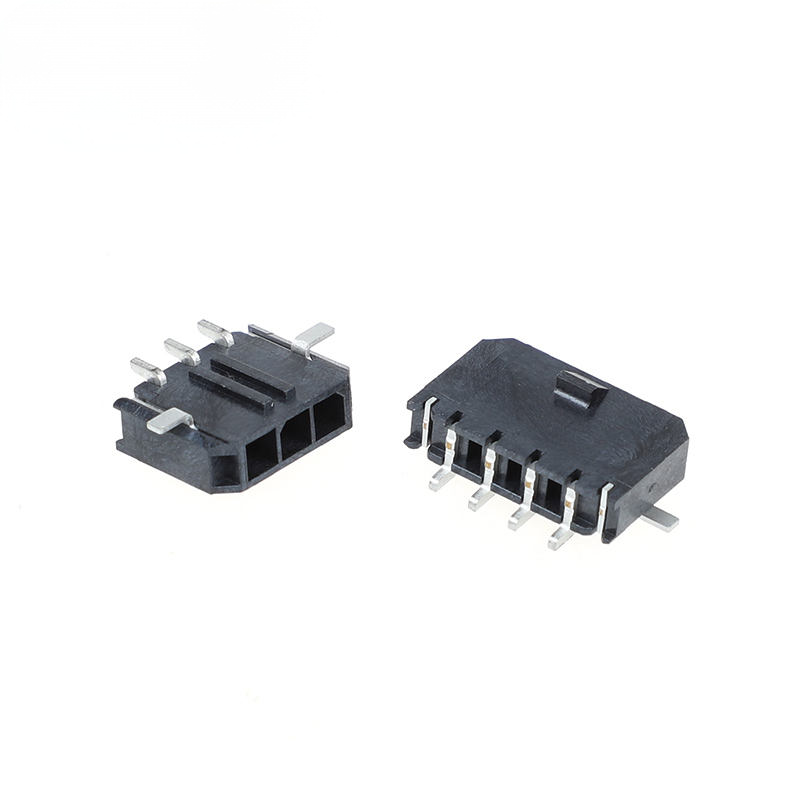

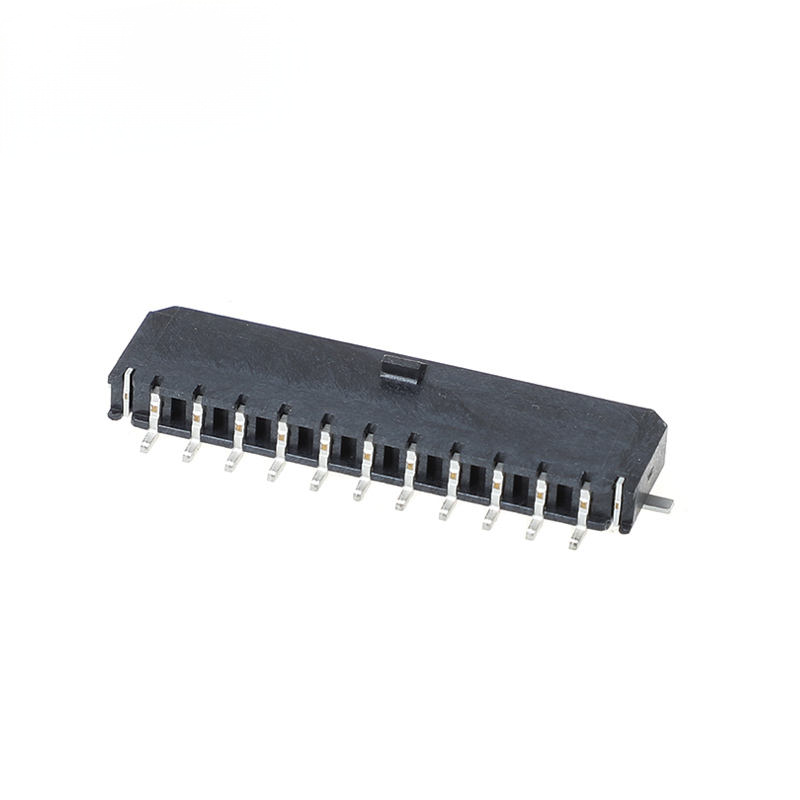

एमएक्स 3.0 मिमी पिच क्षैतिज एकल पंक्ति ऑटोमोटिव कनेक्टर 5557 2P‑12P (MOLEX 43650 की जगह)
उत्पाद हाइलाइट्स
तकनीकी निर्देश
सामान्य यांत्रिक पैरामीटर
| वस्तु | विनिर्देश |
|---|---|
| आवाज़ का उतार-चढ़ाव | 3.00 मिमी |
| स्थिति सीमा | 2 - 12 पी, एकल पंक्ति |
| अभिविन्यास | क्षैतिज / समकोण |
| संभोग चक्र | ≥30 चक्र |
| पीसीबी अनुशंसित मोटाई | 1.6 मिमी |
| माउन्टिंग का प्रकार | थ्रू-होल/एसएमडी टेप‑और-रील |
| आवास का रंग | काला |
| ताला | ध्रुवीकृत एंटी-मिसप्लग कफन, पीसीबी प्रतिधारण खूंटी |
सामग्री एवं विद्युत विशेषताएँ
| वस्तु | विनिर्देश |
|---|---|
| आवास सामग्री | उच्च तापमान थर्मोप्लास्टिक, UL94V‑0 |
| सामग्री से संपर्क करें | पीतल |
| संपर्क चढ़ाना | मैट-टिन/चयनात्मक सोना चढ़ाना वैकल्पिक |
| वर्तमान मूल्यांकित | अधिकतम 8.5 ए प्रति पिन (वायर गेज और तापमान व्युत्पन्न पर निर्भर करता है) |
| रेटेड वोल्टेज | 600 वी एसी/डीसी |
| संपर्क प्रतिरोध | ≤ 15 मीΩ |
| इन्सुलेशन प्रतिरोध | ≥ 1000 एमΩ |
| वोल्टेज का सामना करें | 1500 वी एसी, 1 मिनट |
| लागू तार AWG | 20‑30 एडब्ल्यूजी |
पर्यावरण एवं सोल्डरिंग गाइड
| वस्तु | विनिर्देश |
|---|---|
| परिचालन तापमान | -40 ℃ ~ +125 ℃ |
| भंडारण तापमान | -45 ℃ ~ +130 ℃ |
| कंपन प्रतिरोध | सामान्य ऑटोमोटिव हार्नेस कंपन आवश्यकताओं को पूरा करें |
| श्रीमती रीफ़्लो प्रोफ़ाइल | अधिकतम तापमान ≤260 ℃, कुल एक्सपोज़र ≤10 s |
| थ्रू-होल सोल्डरिंग | वेव-सोल्डर अधिकतम 260 ℃, 5 सेकंड का ठहराव समय |
| अनुपालन | आरओएचएस 2.0, रीच एसवीएचसी; लो-हैलोजन वैकल्पिक |
उत्पाद की विशेषताएँ
1. MOLEX 43650 सीरीज माइक्रो-फिट 3.0 मेटिंग टर्मिनल और हाउसिंग के साथ 100% मेटिंग संगत
2. समकोण क्षैतिज एकल-पंक्ति संरचना, ऊर्ध्वाधर पीसीबी स्थान बचाती है
3. उच्च तापमान प्रतिरोधी थर्मोप्लास्टिक आवास, ऑटोमोटिव-ग्रेड आवश्यकताओं के लिए योग्य चमक-तार
4. ध्रुवीकृत ढका हुआ आवास गलत-संभोग को रोकता है; सटीक असेंबली के लिए बिल्ट-इन पीसीबी लोकेटिंग पेग
5. टिन/सोना चढ़ाना विकल्पों के साथ पीतल का संपर्क, कम संपर्क प्रतिरोध, विरोधी कंपन संपर्क प्रतिधारण
6. थ्रू-होल/एसएमटी माउंटिंग का समर्थन; ऑटो-इंसर्शन के लिए टेप-और-रील पैकिंग उपलब्ध है
7. RoHS, पहुंच SVHC अनुरूप; अनुरोध पर निम्न-हैलोजन सामग्री विकल्प उपलब्ध है
1. MOLEX 43650 के लिए ड्रॉप-इन विकल्प, दोहरी-सोर्सिंग के लिए रीडिज़ाइन लागत को समाप्त करता है
2. सख्त आयामी सहिष्णुता नियंत्रण, स्थिर सामान्य-बल, सूक्ष्म-कंपन वियोग जोखिम से बचा जाता है
3. ऑटोमोटिव-योग्य कच्चे माल बैच ट्रैसेबिलिटी, उच्च-विश्वसनीयता परियोजनाओं के लिए उपयुक्त
4. लचीले विकल्प: टिन/सोना चढ़ाना, थ्रू-होल/एसएमटी, टेप-रील/ट्रे पैकिंग
5. मानक पदों के लिए कम लीड-टाइम, छोटे-बैच प्रोटोटाइप और बड़े पैमाने पर ऑर्डर का समर्थन करता है
6. फुल-सेट सपोर्टिंग टर्मिनल और क्रिम्प हाउसिंग वन-स्टॉप हार्नेस समाधान के रूप में उपलब्ध हैं
1. स्थिति गणना की पुष्टि करें: 2‑12P, मूल MOLEX 43650 स्थिति संख्या से मेल करें
2. माउंटिंग शैली का चयन करें: मजबूत यांत्रिक पकड़ के लिए थ्रू-होल; हाई-स्पीड एसएमटी असेंबली के लिए एसएमटी टेप-रील
3. प्लेटिंग चयन: सामान्य लागत सिग्नल सर्किट के लिए टिन-प्लेटिंग; उच्च-कंपन/दीर्घ-जीवन-चक्र परिदृश्यों के लिए सोना चढ़ाना
4. वायर गेज की जाँच करें: 20‑30 AWG; वास्तविक धारा को तापमान-व्युत्पन्न वक्र लागू करना चाहिए
5. हमारे आवास को हमेशा मिलान-विशिष्ट टर्मिनलों के साथ जोड़ें; विभिन्न-विक्रेता टर्मिनलों को मिलाने से संपर्क प्रदर्शन ख़राब हो सकता है
6. ऑटोमोटिव परियोजनाओं के लिए: बड़े पैमाने पर उत्पादन से पहले सामग्री प्रमाणपत्र, सीपीके रिपोर्ट, अनुपालन दस्तावेज़ का अनुरोध करें
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कोई कैटलॉग है? क्या आप अपने सभी उत्पादों की जांच के लिए मुझे कैटलॉग भेज सकते हैं?
