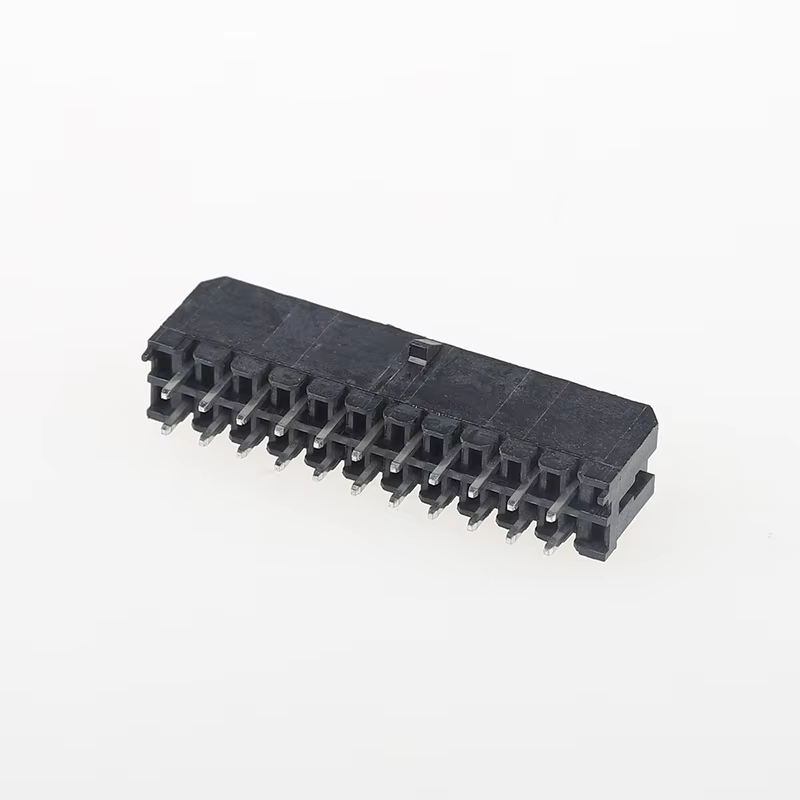

एमएक्स3.0 कनेक्टर स्मॉल 5557 | 43045 सीरीज डबल-रो स्ट्रेट पिन हेडर (3.0 मिमी पिच)

MX3.0 कनेक्टर स्मॉल 5557 | 43045 सीरीज डबल-रो स्ट्रेट पिन हेडर (3.0 मिमी पिच)

उत्पाद की मुख्य विशेषताएं

✅ 3.0 मिमी कॉम्पैक्ट डुअल-रो वायर-टू-बोर्ड हेडर, मोलेक्स 43045 सीरीज (स्मॉल 5557 / MX3.0) के साथ फॉर्म-फिट संगत
✅ पावर और सिग्नल ट्रांसमिशन दोनों का समर्थन करता है, कॉम्पैक्ट पावर-डेंस डिज़ाइन के लिए प्रति सर्किट 8.5 ए तक
✅ पॉजिटिव लैचिंग और पोलराइजिंग की मिस-मेटिंग और कंपन के तहत आकस्मिक डिस्कनेक्शन को रोकती है
✅ UL94V-0 हाई-टेम्प हाउसिंग, वेव और रिफ्लो सोल्डरिंग प्रक्रियाओं के साथ संगत
✅ वाइड सर्किट रेंज 2-24 पोजीशन, स्थिर आपूर्ति, मोलेक्स 43045 सीरीज के लिए लागत प्रभावी ड्रॉप-इन विकल्प

तकनीकी विशिष्टताएँ

सामान्य यांत्रिक पैरामीटर

सामग्री और विद्युत विशेषताएँ

पर्यावरण और सोल्डरिंग गाइड

उत्पाद सुविधाएँ

1. डुअल-रो 3.0 मिमी पिच, वर्टिकल स्ट्रेट थ्रू-होल कंस्ट्रक्शन, पिन सुरक्षा के लिए श्रॉडेड हाउसिंग
2. अंतर्निहित पोलराइजेशन की और पॉजिटिव लॉकिंग मैकेनिज्म: एंटी-मिसप्लग, शॉक और वाइब्रेशन के तहत एंटी-ड्रॉप-आउट
3. हाई-टेम्परेचर एलसीपी / पीए66 यूएल94वी-0 हाउसिंग, 265 डिग्री सेल्सियस पीक तापमान तक सोल्डरिंग थर्मल स्ट्रेस का सामना करता है
4. मैट टिन प्लेटिंग के साथ पीतल संपर्क, कम संपर्क प्रतिरोध, स्थिर पावर-सिग्नल प्रदर्शन
5. लगातार थ्रू-होल सोल्डरिंग प्रदर्शन के लिए सख्त कोप्लानारिटी नियंत्रण
6. पूर्ण रेंज सर्किट विकल्प: 2-24 पोजीशन, मिश्रित-वोल्टेज पावर और सिग्नल लूप का समर्थन करता है
7. 43025-सीरीज रिसेप्टेकल हाउसिंग और मेल खाने वाले क्रिम्प टर्मिनलों के साथ मेट करता है, पूरी तरह से मॉड्यूलर हार्नेस असेंबली

ग्राहक चयन गाइड

1. सटीक सर्किट संख्या (2-24P) की पुष्टि करें। चैनल गणना को ओवर-स्पेक या अंडर-स्पेक न करें।
2. वास्तविक कार्यशील करंट प्रति पिन परिभाषित करें: उच्च-तापमान वातावरण (> 85 डिग्री सेल्सियस) के लिए 30%-40% करंट डी-रेटिंग लागू करें।
3. पीसीबी मोटाई सत्यापित करें: यह हेडर मानक 1.6 मिमी पीसीबी के लिए है; गैर-मानक बोर्ड मोटाई के लिए कस्टम पिन लंबाई आवश्यक है।
4. मेटिंग हाउसिंग की पुष्टि करें: 43025-सीरीज संगत रिसेप्टेकल हाउसिंग और मेल खाने वाले क्रिम्प टर्मिनलों के साथ जोड़ी जानी चाहिए।
5. तार गेज चयन: उच्च-वर्तमान लूप के लिए AWG 18-22; शुद्ध-सिग्नल सर्किट के लिए AWG 24-30, केवल स्ट्रैंडेड तार; सॉलिड तार की अनुशंसा नहीं की जाती है।
6. पर्यावरण की स्थिति: यदि डिवाइस भारी कंपन या उच्च-आर्द्रता के तहत काम करता है, तो बड़े पैमाने पर उत्पादन से पहले यांत्रिक प्रतिधारण और थर्मल डी-रेटिंग को मान्य करें।
7. वैकल्पिक-से-मोलेक्स प्रोजेक्ट के लिए: औपचारिक प्रोजेक्ट चेंज-ओवर से पहले मेटिंग चेक, सोल्डर टेस्ट और पर्यावरण सत्यापन करें।
