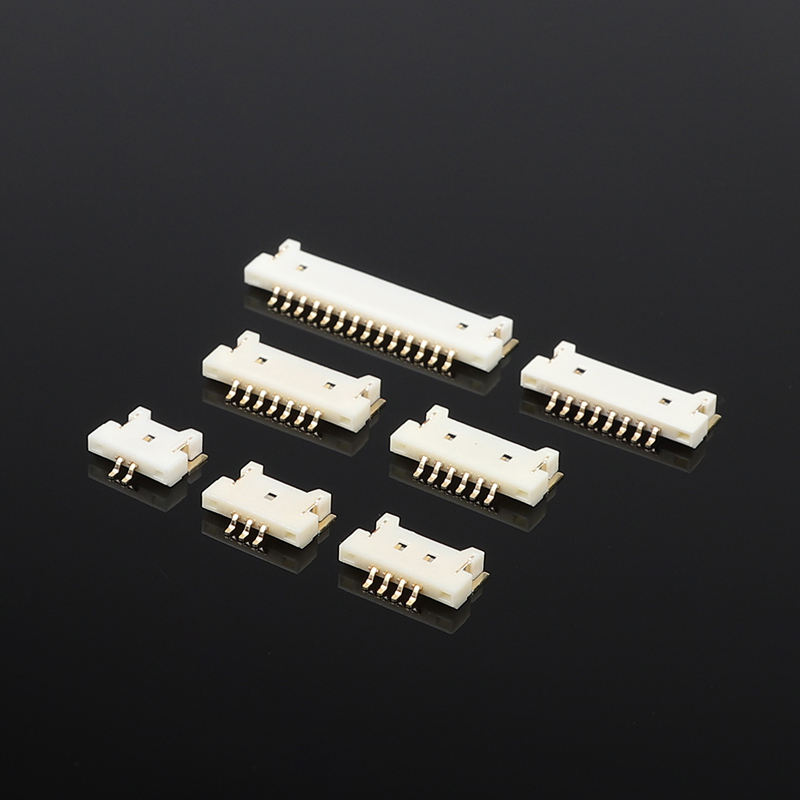

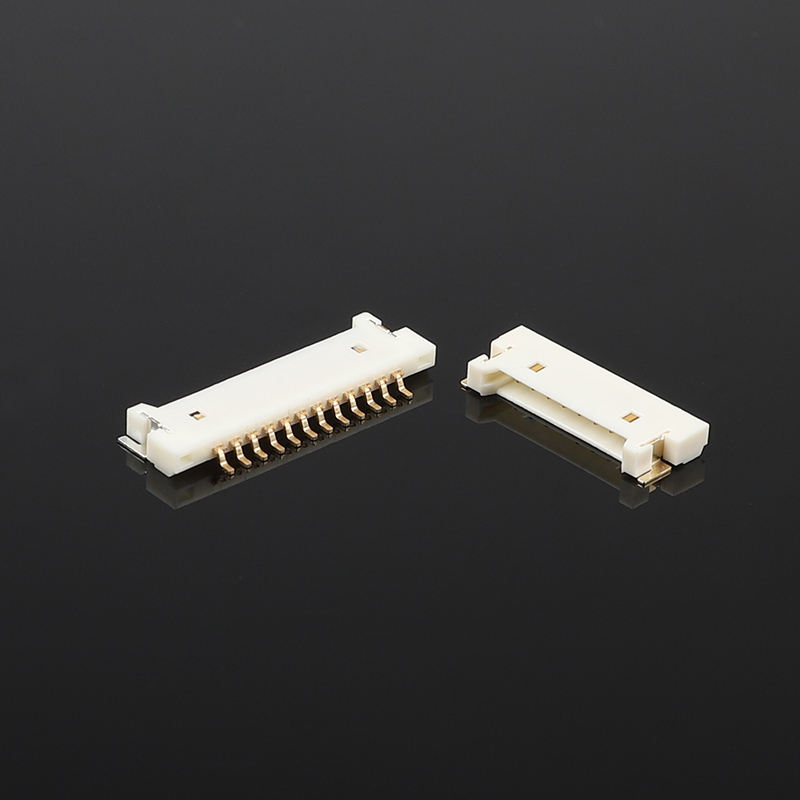

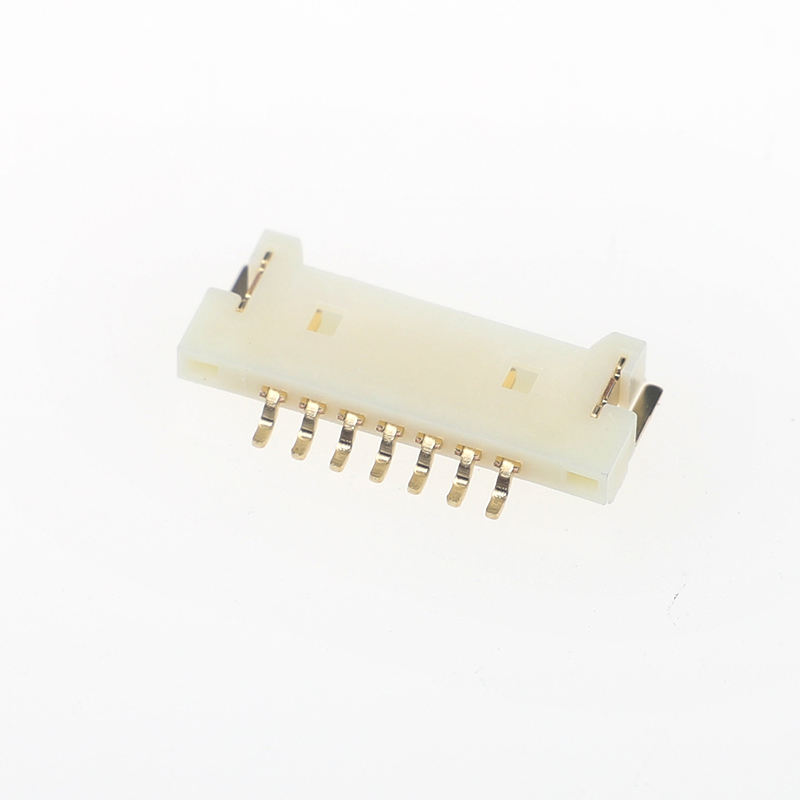

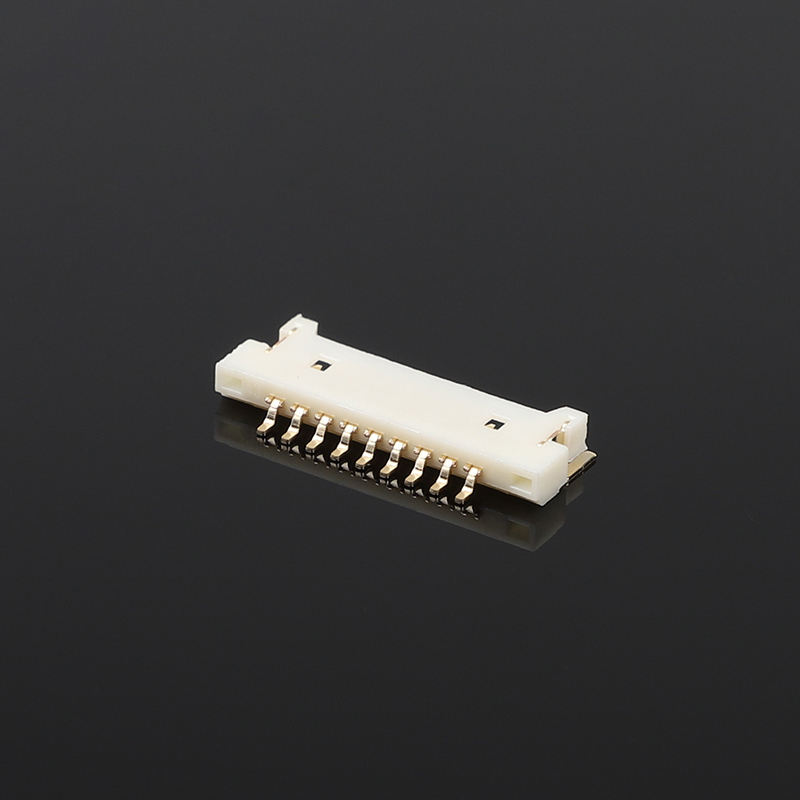

1.25 अल्ट्रा-थिन हॉरिजॉन्टल पैच फुली गोल्ड-प्लेटेड कनेक्टर | WT125JW
उत्पाद की मुख्य विशेषताएं
- 1.25 मिमी पिच अल्ट्रा-लो-प्रोफाइल हॉरिजॉन्टल SMD फीमेल वेफर, Molex 51146 सीरीज के लिए ड्रॉप-इन रिप्लेसमेंट
- एंटी-ऑक्सीडेशन के लिए फुल गोल्ड-प्लेटेड कॉन्टैक्ट, कंपन और आर्द्र वातावरण में स्थिर सिग्नल
- 2-20 पोजीशन उपलब्ध, हाई-स्पीड SMT असेंबली के लिए टेप-एंड-रील पैकेजिंग
- पोलराइज्ड + फ्रिक्शन-लॉक एंटी-मिस-मेटिंग डिज़ाइन, आकस्मिक डिस्कनेक्शन को रोकता है
- RoHS / REACH कंप्लायंट, लीड-फ्री रिफ्लो सोल्डरिंग के लिए हाई-टेम्परेचर UL94V-0 हाउसिंग
तकनीकी विशिष्टताएँ
सामान्य यांत्रिक पैरामीटर
| आइटम |
विनिर्देश |
| पिच |
1.25 मिमी |
| प्रकार |
हॉरिजॉन्टल SMD फीमेल वेफर (वायर-टू-बोर्ड) |
| पिन काउंट |
2-20 पोजीशन |
| पंक्ति |
सिंगल रो |
| मेटिंग ओरिएंटेशन |
हॉरिजॉन्टल / राइट-एंगल टू पीसीबी |
| माउंटिंग |
सरफेस-माउंट SMD, टेप और रील पैकेजिंग |
| पोलराइजेशन |
हाँ, एंटी-मिस-इंसर्शन |
| लॉकिंग |
सुरक्षित मेटिंग के लिए फ्रिक्शन लॉक |
| क्रॉस रेफरेंस |
Molex 51146 सीरीज |
सामग्री और विद्युत विशेषताएँ
| आइटम |
विनिर्देश |
| कॉन्टैक्ट मटेरियल |
फॉस्फर ब्रॉन्ज |
| कॉन्टैक्ट प्लेटिंग |
निकेल बेस पर फुल गोल्ड-प्लेटेड |
| हाउसिंग मटेरियल |
हाई-टेम्परेचर थर्मोप्लास्टिक, UL94V-0 |
| रेटेड करंट |
1A प्रति पिन (AWG 28-32) |
| रेटेड वोल्टेज |
125V AC/DC |
| मैक्स. कॉन्टैक्ट रेजिस्टेंस |
≤ 20 mΩ |
| मिन. इंसुलेशन रेजिस्टेंस |
≥ 1000 MΩ |
| विदस्टैंडिंग वोल्टेज |
500V AC / 1 मिनट |
पर्यावरण और सोल्डरिंग गाइड
| आइटम |
विनिर्देश |
| ऑपरेटिंग तापमान |
-40℃ ~ +105℃Alibaba.co... |
| स्टोरेज तापमान |
-25℃ ~ +60℃ |
| सोल्डर प्रोफाइल |
लीड-फ्री SMT रिफ्लो के अनुरूप (पीक 260℃ मैक्स) |
| अनुपालन |
RoHS, REACH |
| नोट |
रिफ्लो सोल्डरिंग के दौरान या बाद में यांत्रिक तनाव लागू न करें |
उत्पाद सुविधाएँ
- अल्ट्रा-थिन हॉरिजॉन्टल राइट-एंगल SMD माउंटिंग, स्लिम डिवाइस डिज़ाइन के लिए कम बोर्ड-स्पेस ऑक्यूपेशन
- फॉस्फर ब्रॉन्ज कॉन्टैक्ट बेस फुल गोल्ड प्लेटिंग के साथ, कम कॉन्टैक्ट रेजिस्टेंस, उत्कृष्ट एंटी-करोज़न और एंटी-ऑक्सीडेशन परफॉरमेंस
- रिवर्स इंसर्शन से बचने के लिए पोलराइज्ड कीइंग फीचर; बिल्ट-इन फ्रिक्शन लॉक स्थिर मेटिंग सुनिश्चित करता है, कंपन शॉक के तहत एंटी-ड्रॉप
- हाउसिंग: हाई-टेम्परेचर-रेसिस्टेंट UL94V-0 थर्मोप्लास्टिक, स्टैंडर्ड लीड-फ्री रिफ्लो सोल्डरिंग प्रोफाइल के साथ कम्पेटिबल
- 2-20 पोजीशन कॉन्फिगरेबल; Molex 51146 पीसीबी फुटप्रिंट से सख्ती से मेल खाता है, पीसीबी संशोधन के बिना डायरेक्ट ड्रॉप-इन रिप्लेसमेंट
- ऑटोमेटिक पिक-एंड-प्लेस के लिए टेप-एंड-रील कैरियर; OEM प्रोजेक्ट्स के लिए कस्टम पिन काउंट और प्लेटिंग विकल्प उपलब्ध
उत्पाद लाभ
- डायरेक्ट ड्रॉप-इन रिप्लेसमेंट: 1:1 फुटप्रिंट Molex 51146 के साथ कम्पेटिबल, कोई पीसीबी रीडिज़ाइन आवश्यक नहीं, प्रोजेक्ट साइकिल और BOM माइग्रेशन जोखिम को कम करता है
- फुल गोल्ड-प्लेटेड कॉन्टैक्ट: स्टैंडर्ड टिन-प्लेटेड वर्जन की तुलना में, हाई-ह्यूमिडिटी, वाइब्रेशन-प्रोन, लॉन्ग-लाइफ एप्लीकेशन्स के लिए बेहतर परफॉरमेंस, लोअर इंटरमिटेंट-कनेक्शन रिस्क
- मैन्युफैक्चरिंग-फ्रेंडली: ऑप्टिमाइज़्ड SMD पैड लेआउट, स्टेबल टेप-एंड-रील कैरियर, मास प्रोडक्शन के लिए हाई पिक-एंड-प्लेस यील्ड
- फ्लेक्सिबल कस्टमाइजेशन: OEM/ODM प्रोजेक्ट्स के लिए कस्टम पिन काउंट, प्लेटिंग थिकनेस, स्पेशल पैकेजिंग का सपोर्ट
- कॉस्ट-ऑप्टिमाइज़्ड अल्टरनेटिव: स्टेबल डोमेस्टिक सप्लाई चेन, इम्पोर्टेड ओरिजिनल पार्ट्स की तुलना में शॉर्टर लीड-टाइम, मीडियम-हाई वॉल्यूम ऑर्डर्स के लिए कॉम्पिटिटिव टोटल कॉस्ट
एप्लीकेशन
- कंज्यूमर इलेक्ट्रॉनिक्स: छोटे घरेलू उपकरण, वियरेबल डिवाइस, स्मार्ट पैनल, पोर्टेबल उपकरण
- डिस्प्ले और टच मॉड्यूल: एलसीडी / ओएलईडी डिस्प्ले इंटरनल सिग्नल कनेक्शन, टच स्क्रीन मॉड्यूल
- इंडस्ट्रियल कंट्रोल: कॉम्पैक्ट सेंसर, छोटे कंट्रोलर, सुरक्षा और अलार्म उपकरण
- मेडिकल डिवाइस: पोर्टेबल मेडिकल इंस्ट्रूमेंट्स (केवल सिग्नल-लेवल कनेक्शन)
- IoT और स्मार्ट हार्डवेयर: स्मार्ट सेंसर नोड्स, मिनिएचर कम्युनिकेशन मॉड्यूल
ग्राहक चयन गाइड
- पिन काउंट चयन: वास्तविक सिग्नल/पावर चैनल की पुष्टि करें; तदनुसार 2-20P चुनें। पीसीबी स्पेस बचाने के लिए ओवर-स्पेक पिन काउंट से बचें।
- प्लेटिंग विकल्प: हाई ह्यूमिडिटी, वाइब्रेशन, लॉन्ग सर्विस-लाइफ आवश्यकता के लिए फुल गोल्ड-प्लेटेड वर्जन चुनें; कॉस्ट-सेंसिटिव जनरल-पर्पस प्रोजेक्ट्स के लिए टिन-प्लेटेड अल्टरनेटिव उपलब्ध है।
- पीसीबी डिज़ाइन: WT125JW अनुशंसित पैड लेआउट (Molex 51146 फुटप्रिंट के समान) का पालन करें। पैड साइज को मनमाने ढंग से संशोधित न करें।
- मेटिंग रिमाइंडर: 51146 सीरीज के साथ कम्पेटिबल मैचिंग मेटिंग हाउसिंग और क्रिम्प टर्मिनल्स का उपयोग करें; AWG 28-32 वायर गेज लागू करें।
- असेंबली: ऑटोमेटिक SMT के लिए टेप-एंड-रील का उपयोग करना चाहिए; केवल छोटे-बैच प्रोटोटाइप के लिए मैनुअल असेंबली की अनुमति है।
- सोल्डरिंग: लीड-फ्री रिफ्लो तापमान वक्र का सख्ती से पालन करें; सेकेंडरी रिपीटेड हाई-टेम्परेचर रिफ्लो से बचें।
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप हमसे ऑनलाइन संपर्क कर सकते हैं या कैटलॉग प्राप्त करने के लिए ईमेल भेज सकते हैं।
2. प्र: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है, क्या आप यह उत्पाद मेरे लिए बना सकते हैं?ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड भी डिज़ाइन और बना सकते हैं। आपके संदर्भ के लिए, एक सामान्य मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
3. प्र: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।
4. प्र: आपकी डिलीवरी का समय क्या है?
ए: स्टॉक माल 1 दिन के भीतर वितरित किया जाता है; अनुकूलित माल 5-7 दिनों के भीतर वितरित किया जाता है।
5. प्र: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे DHL, FedEx, UPS, TNT, EMS। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। डिलीवरी के दौरान उत्पाद क्षति के लिए हम जिम्मेदार हैं।
6. प्र: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं RMB का भुगतान कर सकता हूँ?
ए: हम T/T (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप RMB में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्र: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?
ए: सख्ती से ISO9001 का पालन करें, IQC, OQC, IPQC, QA हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण CCD द्वारा किया जाएगा।
8. प्र: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारे आइटम हैं, उन सभी की कीमतों को एक सूची पर बनाना असंभव है, और सामग्री लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें उन सभी वस्तुओं की एक सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।
9. प्र: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है क्योंकि हम आपके लोगो या अन्य जानकारी को पैकेज पर डालते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्र: आपके पास कौन से प्रमाणपत्र हैं?
ए: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि।
