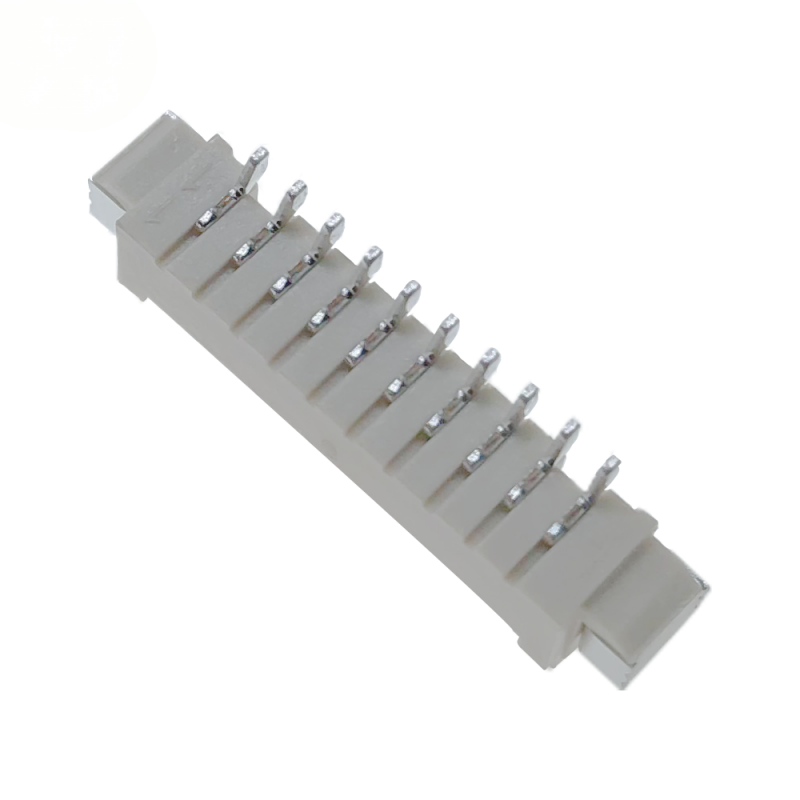

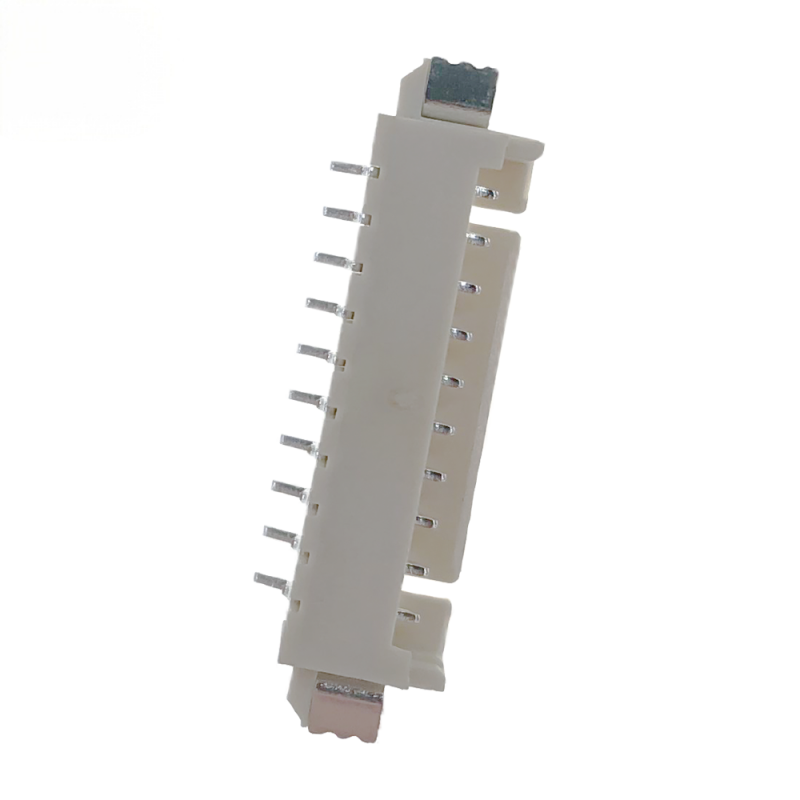

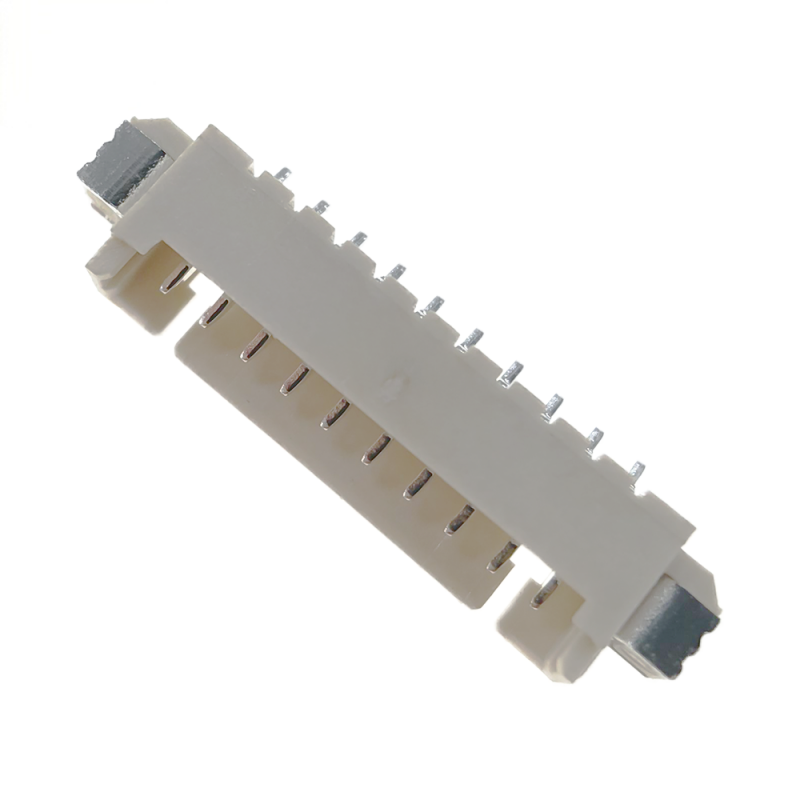

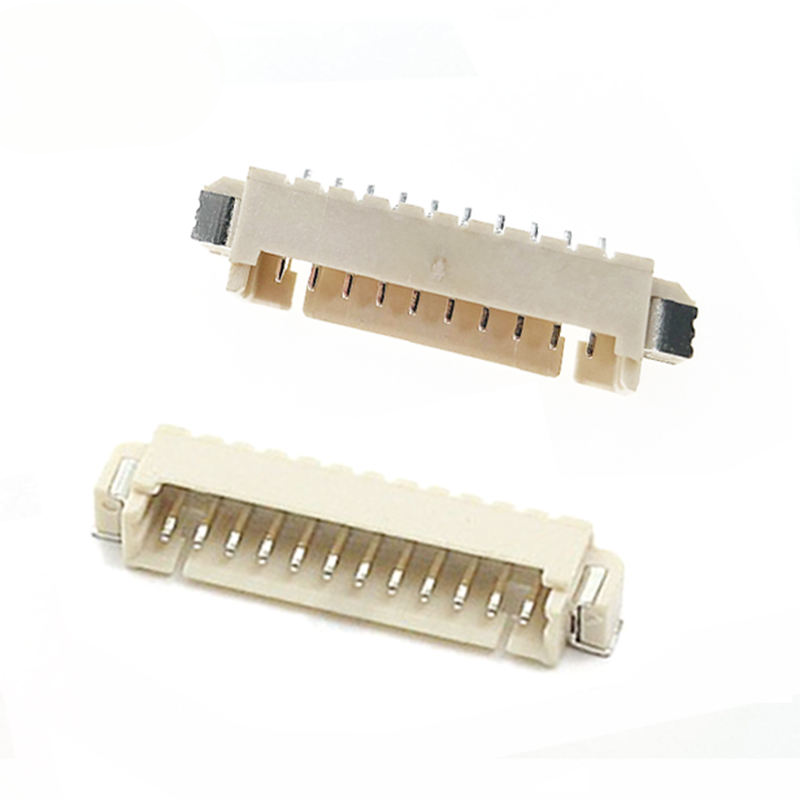

1.25 मिमी पिच राइट एंगल एसएमटी वेफर कनेक्टर टिन प्लेटिंग के साथ वायर-टू-बोर्ड पीसीबी अनुप्रयोगों के लिए

• दाएं कोण 90 ° अभिविन्यास, साइड-एंट्री संभोग, ऊर्ध्वाधर पीसीबी खाली ऊंचाई बचाता है
• गिल-विंग एसएमटी टर्मिनल + दोहरे पकड़-डाउन सोल्डर नाखूनः कंपन और रिफ्लो गर्मी के तहत शिफ्टिंग का विरोध करें
• पिन और हार्नेस को क्षतिग्रस्त करने के लिए रिवर्स सम्मिलन को समाप्त करने के लिए ध्रुवीकरण कुंजी निर्मित
• उच्च तापमान प्रतिरोधी इन्सुलेटर मानक एसएमटी रिफ्लो प्रोफाइल का सामना करता है
• मानक 1.25 मिमी पिच, लगातार संभोग प्रदर्शन के लिए सख्ती से नियंत्रित पिन स्थिति सहिष्णुता
• टेप और रील पैकिंग पूर्ण स्वचालित एसएमटी असेंबली का समर्थन करती है; कोई मैनुअल-थ्रू-होल सोल्डरिंग की आवश्यकता नहीं है
• चढ़ाना विकल्पः निकेल पर मानक टिन; उच्च चक्र / एंटीऑक्सिडेशन आवश्यकता के लिए सोने की चमक
• RoHS के अनुरूप, अनुरोध पर उपलब्ध हैलोजन मुक्त विकल्प

1. पीसीबी विरोधी शिफ्ट डिजाइनःदोहरी पकड़-नीचे पट्टा नाखून, उच्च मात्रा के एसएमटी रिफ्लो के दौरान तैरने / ऑफसेट से बचें; कई प्रतियोगी लागत-नीचे के लिए पूर्ण पकड़-नीचे संरचना को छोड़ देते हैं।
2. सख्त पिन सह-सपाटता नियंत्रणःपट्टा लगाने के बाद अंतराल से संपर्क के जोखिम को कम करना, कॉम्पैक्ट आईओटी / पहनने योग्य उपकरणों के लिए महत्वपूर्ण है।
3. स्पष्ट ध्रुवीकरण ज्यामितिःभौतिक कुंजी रिवर्स प्लग-इन को रोकती है; मानव असेंबली त्रुटि के कारण फील्ड-रिटर्न विफलता से बचती है।
4. लचीला कोटिंग समाधान:लागत-संवेदनशील बड़े पैमाने पर उत्पादन के लिए मानक टिन; उच्च कंपन / उच्च आर्द्रता वाले कार्य वातावरण के लिए स्वर्ण फ्लैश।
5. 2-10Pin मुख्यधारा के पदों के लिए स्थिर आपूर्तिःसामान्य पिन गिनती के लिए तैयार स्टॉक; कम लीड-टाइम वॉल्यूम ऑर्डर का समर्थन करें; लंबे OEM लीड-टाइम के बिना प्रसिद्ध ब्रांड 1.25 मिमी वेफर श्रृंखला के लिए कार्यात्मक क्रॉस-रेफरेंस।
6. समर्थन दस्तावेज:2 डी ड्राइंग, पीसीबी पदचिह्न सुझाव, अभियंता मूल्यांकन और बीओएम समीक्षा के लिए परीक्षण रिपोर्ट प्रदान करें।

• उपभोक्ता इलेक्ट्रॉनिक्सः छोटे घरेलू उपकरण, स्मार्ट होम सेंसर, पहनने योग्य उपकरण
• आईओटी और स्मार्ट मॉड्यूल: वायरलेस सेंसर मॉड्यूल, गेटवे सहायक सिग्नल कनेक्शन
• पोर्टेबल मेडिकल उपकरण: पोर्टेबल मेडिकल उपकरण के लिए कम सिग्नल वाली आंतरिक वायरिंग
• औद्योगिक नियंत्रणः छोटे पीएलसी सहायक आईओ, सेंसर आंतरिक इंटरकनेक्शन
• प्रकाश व्यवस्था और डिस्प्लेः एलईडी ड्राइवर मॉड्यूल, छोटे एलसीडी सहायक संकेत वायरिंग
• कार्यालय उपकरण: कॉम्पैक्ट प्रिंटर, स्कैनर आंतरिक तार से पीसीबी कनेक्शन

1. पिन संख्या की पुष्टि करेंःअपने सिग्नल/पावर चैनल की मात्रा के अनुसार 2-4-6-8-10Pin चुनें।
2. माउंटिंग की पुष्टि करें:यह मॉडल हैसही कोण एसएमटी, ऊर्ध्वाधर TH या ऊर्ध्वाधर SMT हेडर नहीं।
3. कोटिंग का विकल्पः
   • निकल पर टिनः सामान्य इनडोर स्थैतिक अनुप्रयोग, लागत अनुकूलित।
   • उच्च आर्द्रता, कंपन वातावरण, लगातार संभोग चक्र के लिए।
4. तार मिलानःहमारे सहायक क्रिम टर्मिनल और आवास के साथ मिलान; विभिन्न ब्रांड टर्मिनलों को मिलाकर खराब संपर्क का कारण बन सकता है।
5. एसएमटी प्रक्रियाःअनुशंसित रिफ्लो तापमान प्रोफाइल का पालन करना चाहिए; लंबे समय तक अति-तापमान प्लास्टिक आवास को नुकसान पहुंचाएगा।
6. अनुपालन:यदि आपको अंतिम उत्पाद के सीई/यूएल सबमिशन के लिए हलोजन मुक्त या विशेष प्रमाणन दस्तावेजों की आवश्यकता है तो हमें सूचित करें।
7. नमूना मूल्यांकन:मिलान और पीसीबी फिट की पुष्टि करने के लिए बड़े पैमाने पर बीओएम को अपनाने से पहले इंजीनियरिंग नमूनों का अनुरोध करें।
