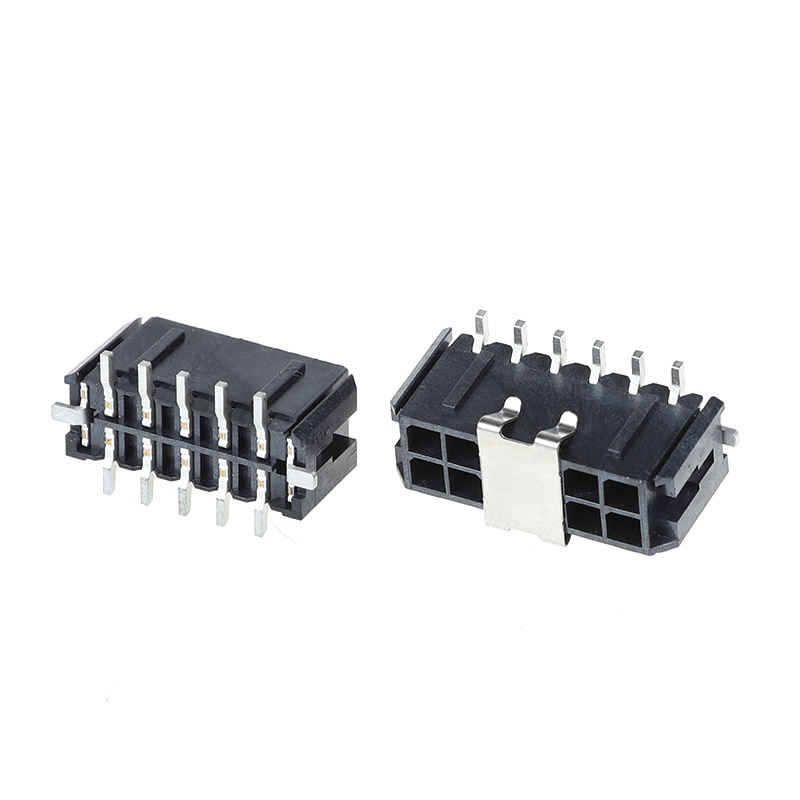

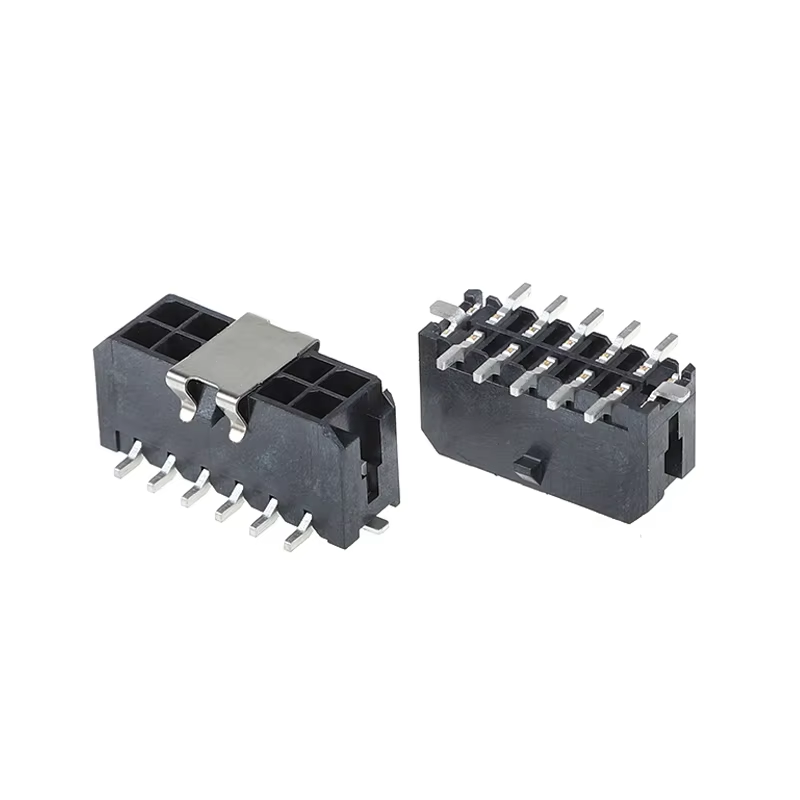

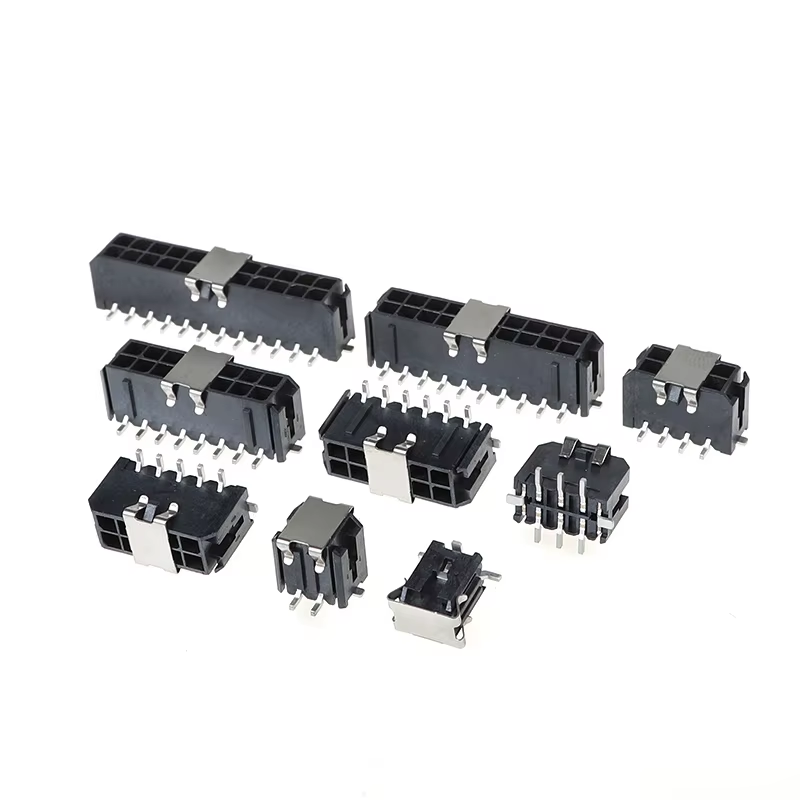

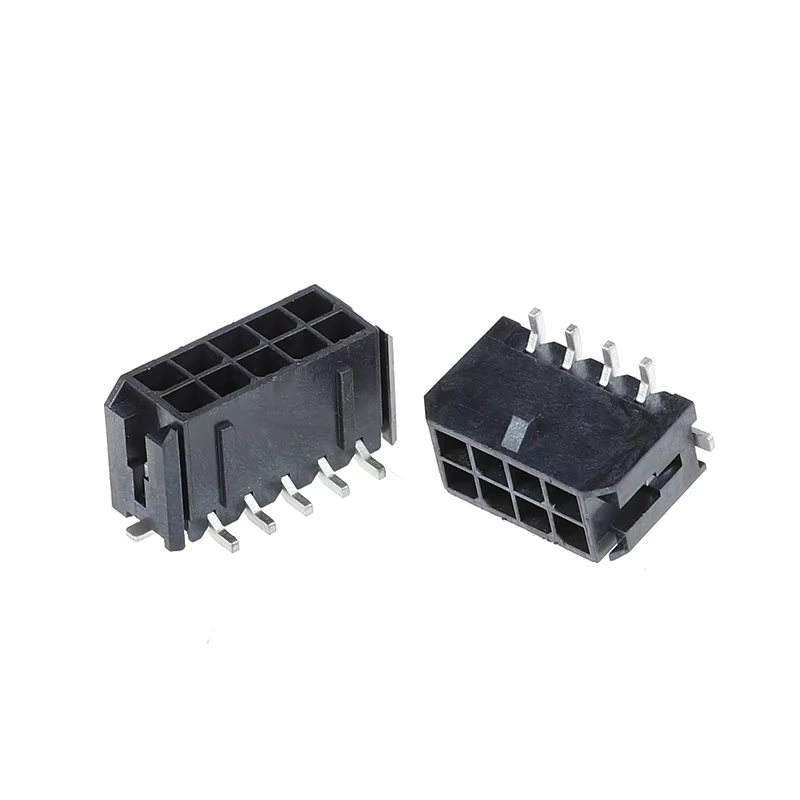

5557 ऑटोमोटिव डबल रो MX3.0MM पिच वर्टिकल कनेक्टर 43045 4P-24P वायर टू कनेक्टर
उत्पाद हाइलाइट्स
- दोहरी-पंक्ति 3.0 मिमी पिच वर्टिकल हेडर, ऑटोमोटिव, औद्योगिक और घरेलू उपकरणों के लिए 4P~24P पूरी रेंज
- आवास: UL94V-0 ज्वाला मंदक, उच्च-विश्वसनीयता शक्ति/सिग्नल कनेक्शन के लिए एंटी-इग्निशन
- पूर्ण सहायक टर्मिनल और वायर हार्नेस प्रोसेसिंग सेवा, वन-स्टॉप सोर्सिंग
- गलत-संभोग से बचने के लिए ध्रुवीकृत डिज़ाइन; पृथक संपर्क शॉर्ट सर्किट को रोकते हैं
- RoHS और पहुंच अनुरूप, कम हैलोजन विकल्प उपलब्ध है
तकनीकी निर्देश
| वस्तु |
पैरामीटर |
| विद्युत प्रदर्शन |
|
| वर्तमान मूल्यांकित |
अधिकतम 8.5A प्रति पिन |
| रेटेड वोल्टेज |
600V एसी/डीसी |
| संपर्क प्रतिरोध |
संभोग चक्र के बाद <20 mΩ अधिकतम |
| इन्सुलेशन प्रतिरोध |
≥1000MΩ |
| वोल्टेज का सामना करें |
एसी 1500V, 1 मिनट कोई ब्रेकडाउन नहीं |
| यांत्रिक प्रदर्शन |
|
| संभोग चक्र |
≥30 चक्र |
| कंपन/झटका |
ईआईए-364 के अनुरूप, कोई असंतोष नहीं |
| टर्मिनल प्रतिधारण |
एंटी-बैकआउट संरचना |
| सामग्री एवं चढ़ाना |
|
| आवास |
पीए66, यूएल94वी-0 काला |
| सामग्री से संपर्क करें |
पीतल मिश्रधातु |
| चढ़ाना |
टिन चढ़ाना/सोना चढ़ाना वैकल्पिक |
| पर्यावरण एवं सोल्डरिंग गाइड |
|
| संचालन तापमान |
-40℃ ~ +105℃ |
| इलेक्ट्रॉनिक उपकरणों में एक लेप लगाकर टाँका लगाना |
अधिकतम तापमान 260℃, एसएमटी रिफ्लो के साथ संगत |
| प्रमाणपत्र |
RoHS, पहुंच, UL प्रमाणित |
क्रॉस रेफरेंस/वैकल्पिक प्रतिस्थापन
मोलेक्स माइक्रो-फिट 3.0 43045 श्रृंखला के लिए डायरेक्ट ड्रॉप-इन प्रतिस्थापन। जेएसटी, एएमपी/टीई समकक्ष 3.0 मिमी दोहरी-पंक्ति वर्टिकल वायर-टू-बोर्ड कनेक्टर के विकल्प के रूप में व्यापक रूप से उपयोग किया जाता है।
समान पदचिह्न और पिनआउट, इसलिए अधिकांश परियोजनाओं को पीसीबी रीडिज़ाइन की आवश्यकता नहीं होती है और योग्यता लागत बचती है।
उत्पाद लाभ
- पूरी तरह से संगत पिन लेआउट, अंतरराष्ट्रीय बड़े ब्रांडों का प्रत्यक्ष प्रतिस्थापन, परियोजना सत्यापन चक्र को छोटा करता है
- UL94V-0 ज्वाला-मंदक प्लास्टिक, ऑटोमोटिव और औद्योगिक उच्च तापमान वाले वातावरण के लिए स्थिर प्रदर्शन
- रील टेप पैकेजिंग, स्वचालित एसएमटी प्लेसमेंट लाइन के लिए तैयार
- वन-स्टॉप सेवा: आपूर्ति आवास + टर्मिनल + कस्टम वायर हार्नेस असेंबली
- सख्त इन-लाइन निरीक्षण, स्थिर संपर्क प्रतिरोध, कठोर कामकाजी परिस्थितियों के लिए कंपन-विरोधी
- लचीली पिन गिनती: 4P से 24P तक, समर्थन शक्ति और मिश्रित सिग्नल डिज़ाइन
आवेदन
- ऑटोमोटिव इलेक्ट्रॉनिक्स: ऑटोमोटिव नियंत्रण मॉड्यूल, वाहन सेंसर, कार प्रकाश व्यवस्था
- औद्योगिक उपकरण: पीएलसी, बिजली आपूर्ति, सर्वो ड्राइव, औद्योगिक नियंत्रक
- घरेलू उपकरण: इन्वर्टर, एचवीएसी, स्मार्ट रसोई उपकरण
- बिजली और ऊर्जा भंडारण मॉड्यूल, चिकित्सा उपकरण, संचार बिजली इकाइयाँ
समय सीमा
- नमूने: 3 कार्य दिवस
- बड़े पैमाने पर आदेश: 1-2 सप्ताह
फ़ैक्टरी प्रमाणपत्र और कस्टम सेवा
- प्रमाणपत्र: UL, RoHS, REACH, ISO9001
- MOQ: कम MOQ उपलब्ध है
- नमूना नीति: नि:शुल्क नमूने समर्थित, तेज़ नमूना वितरण
- अनुकूलन उपलब्ध: विशेष चढ़ाना, कस्टम हार्नेस असेंबली, कस्टम पिन लंबाई, लोगो अंकन।
ग्राहक चयन मार्गदर्शिका
- पिन गिनती की पुष्टि करें: अपने सिग्नल/पावर सर्किट की आवश्यकता के अनुसार 4P~24P चुनें
- संपर्क प्लेटिंग का चयन करें: सामान्य शक्ति के लिए टिन; कम सिग्नल/उच्च कंपन अनुप्रयोग के लिए सोना चढ़ाना
- कार्य तापमान और लौ प्रतिरोध की जाँच करें: ऑटोमोटिव/उच्च-शक्ति उपकरणों के लिए UL94V-0 अनिवार्य है
- पैकेजिंग चयन: यदि स्वचालित एसएमटी लाइन का उपयोग कर रहे हैं तो रील चुनें
- वायर गेज मैच: हार्नेस असेंबली से पहले अपने वायर AWG के साथ क्रिम्प टर्मिनल का मिलान करें
- मास बीओएम लॉक से पहले हमारे निःशुल्क नमूनों के साथ प्रोटोटाइप परीक्षण की अनुशंसा करें
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कोई कैटलॉग है? क्या आप अपने सभी उत्पादों की जांच के लिए मुझे कैटलॉग भेज सकते हैं?
उत्तर: हां, कैटलॉग प्राप्त करने के लिए आप हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे आपके कैटा में उत्पाद नहीं मिल रहा हैलॉग. क्या आप मेरे लिए यह उत्पाद बना सकते हैं?
उत्तर: हमारा कैटलॉग हमारे अधिकांश उत्पाद दिखाता है, लेकिन सभी नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए और आप कितने चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे तैयार करने के लिए एक नया साँचा भी डिज़ाइन और बना सकते हैं। आपके संदर्भ के लिए, एक साधारण साँचा बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप एक नमूना प्रदान कर सकते हैं? क्या ये नमूने निःशुल्क हैं?
उत्तर: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर निःशुल्क नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा
4. प्रश्न: आपके डिलीवरी समय के बारे में क्या?
ए: स्टॉक माल 1 दिन के भीतर वितरित किया जाता है; अनुकूलित सामान 5-7 दिनों के भीतर वितरित कर दिए जाते हैं
5. प्रश्न: अपना ऑर्डर कैसे शिप करें?
उत्तर: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। वह डोर-टू-डोर सेवा है। बड़े पैकेज के लिए, हम उन्हें हवाई या समुद्री मार्ग से भेज सकते हैं। हम मानक निर्यात डिब्बों का उपयोग करते हैं। डिलीवरी के दौरान उत्पाद को होने वाली किसी भी क्षति के लिए हम जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूँ?
ए: टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हम चालान के समान राशि प्राप्त कर सकें। और आप आरएमबी में भुगतान कर सकते हैं। कोई बात नहीं।
7. प्रश्न: आपकी कंपनी के गुणवत्ता नियंत्रण के बारे में क्या ख्याल है?
उत्तर: ISO9001 का सख्ती से पालन करें। IQC, OQC, IPQC और QA हमारे स्टाफ का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
उत्तर: हमारे पास हमारे सभी उत्पादों की मूल्य सूची नहीं है। चूँकि हमारे पास बहुत सारी वस्तुएँ हैं, इसलिए उनकी सभी कीमतों को एक सूची में सूचीबद्ध करना असंभव है, और सामग्री की लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें अपनी ज़रूरत की सभी वस्तुओं की एक सूची दे सकते हैं; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग कर सकते हैं?
उत्तर: हाँ. हमने बहुत कुछ कस्टमाइज़ किया है
पूर्व में हमारे ग्राहकों के लिए उत्पाद (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, इसमें कोई समस्या नहीं है क्योंकि हम पैकेज पर आपका लोगो या अन्य जानकारी डालते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत लगती है।
10. प्रश्न: आपके पास कौन से प्रमाणपत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
