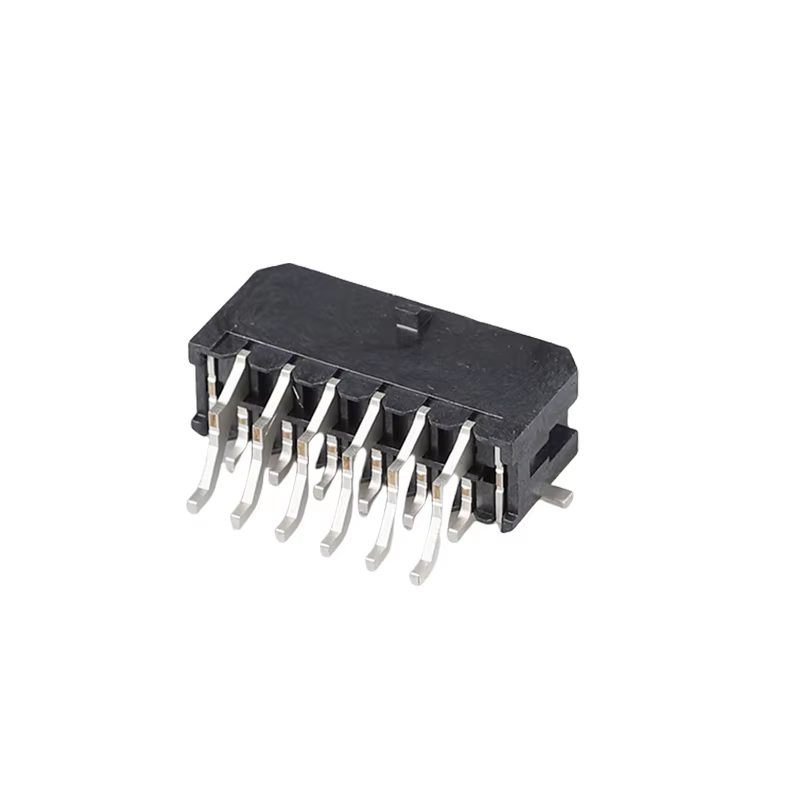

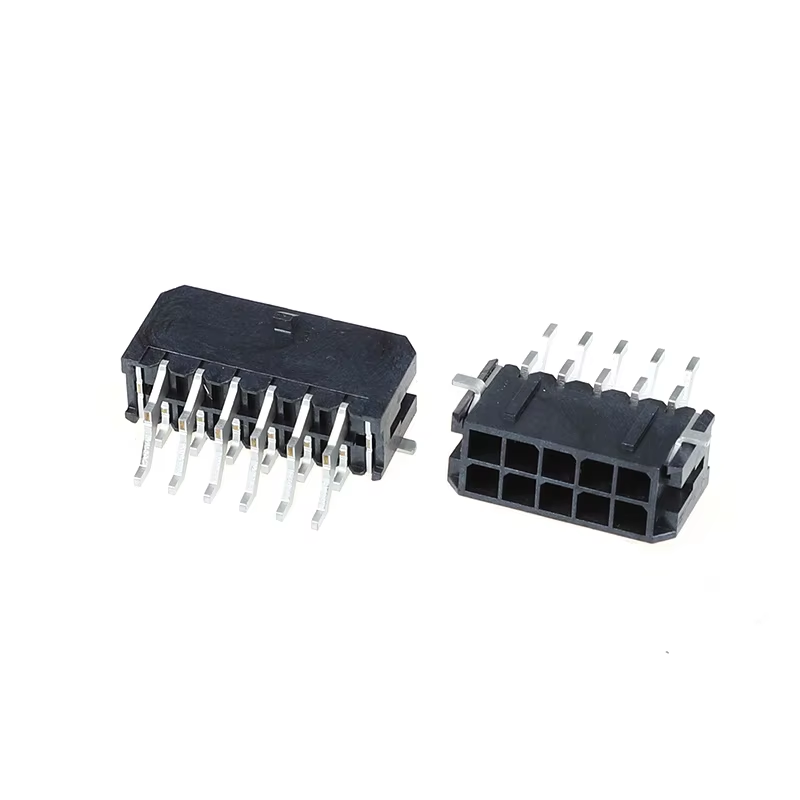

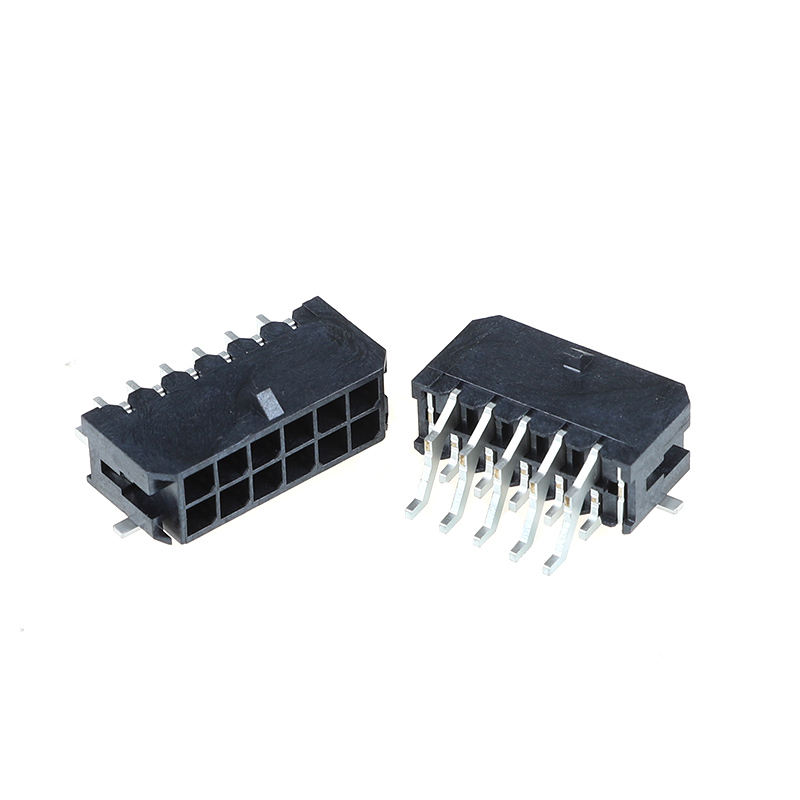

वायर-टू-बोर्ड दोहरी पंक्ति MX3.0 कनेक्टर, 3.0 मिमी पिच, 4P से 24P, क्षैतिज प्रकार, तांबा संपर्क, ऑटोमोटिव और औद्योगिक ग्रेड, क्रॉस-रेफरेंस मोलेक्स 43045 श्रृंखला।
उत्पाद हाइलाइट्स
- UL94V-0 ज्वाला मंदक और हलोजन मुक्त आवास: सख्त औद्योगिक और ऑटोमोटिव ईएचएस आवश्यकताओं को पूरा करता है, कम धुआं, उच्च विश्वसनीयता वाले उपकरणों के लिए गैर विषैला।
- एंटी-वाइब्रेशन लैच डिजाइन: प्रबलित लॉकिंग संरचना निरंतर कंपन और झटके के तहत आकस्मिक अन-मेटिंग को रोकती है, कठोर वातावरण में ढीले कनेक्शन जोखिम को हल करती है।
- पूर्ण मिलान प्रणाली: संगत आवास का पूरा सेट + क्रिंप टर्मिनल, वन-स्टॉप बीओएम सोर्सिंग, कोई अलग घटक मिलान परेशानी नहीं।
- डुअल-बीम कॉपर टर्मिनल: स्थिर दोहरे संपर्क बिंदु, कम संपर्क प्रतिरोध, थर्मल साइक्लिंग और यांत्रिक झटकों के तहत निरंतर सर्किट बनाए रखता है।
- RoHS और पहुंच के अनुरूप: यूरोपीय संघ, उत्तरी अमेरिका और अन्य विदेशी बाजारों के लिए वैश्विक निर्यात के लिए तैयार।
तकनीकी निर्देश
| वर्ग |
वस्तु |
कल्पना |
| विद्युत प्रदर्शन |
वर्तमान मूल्यांकित |
प्रति पिन 8.5A तक |
| रेटेड वोल्टेज |
600V एसी/डीसी |
| संपर्क प्रतिरोध |
≤20 मीΩ |
| इन्सुलेशन प्रतिरोध |
≥1000 एमΩ |
| वोल्टेज का सामना करें |
1000V एसी, 1 मिनट |
| यांत्रिक प्रदर्शन |
आवाज़ का उतार-चढ़ाव |
3.0 मिमी, दोहरी पंक्ति |
| स्थितियां |
4पी ~ 24पी |
| संभोग चक्र |
≥30 चक्र |
| प्रतिधारण बल |
हाई लैच रिटेंशन, कंपन के तहत एंटी-अनमेटिंग |
| सामग्री एवं चढ़ाना |
आवास सामग्री |
एलसीपी/पीए66, यूएल94वी-0, हलोजन-मुक्त |
| टर्मिनल सामग्री |
तांबे की मिश्र धातु |
| चढ़ाना विकल्प |
मैट टिन / चयनात्मक सोना चढ़ाना (संपर्क क्षेत्र पर) |
| पर्यावरण |
संचालन तापमान |
-40℃ ~ +105℃ |
| अनुपालन |
आरओएचएस, पहुंच, एचएफ |
| सोल्डरिंग गाइड |
श्रीमती/थ्रू-होल उपलब्ध; अधिकतम सोल्डरिंग तापमान 260℃, 3s अधिकतम |
क्रॉस रेफरेंस/वैकल्पिक प्रतिस्थापन
मोलेक्स 43045 माइक्रो-फिट 3.0 श्रृंखला का प्रत्यक्ष फॉर्म-फिट-फ़ंक्शन विकल्प। जेएसटी, टीई (एएमपी) समकक्ष 3.0 मिमी पिच डबल-पंक्ति वायर-टू-बोर्ड कनेक्टर के लिए दूसरे स्रोत प्रतिस्थापन के रूप में इंजीनियरों द्वारा व्यापक रूप से चयनित।
समान मेटिंग प्रोफ़ाइल, पिन लेआउट और वायर क्रिम्प रेंज; अधिकांश परियोजनाओं के लिए किसी पीसीबी रीडिज़ाइन की आवश्यकता नहीं है.
उत्पाद लाभ
- कंपन-प्रूफ लॉकिंग तंत्र: ऑटोमोटिव/औद्योगिक कंपन परिदृश्यों में कनेक्टर ड्रॉप-ऑफ के ग्राहक के दर्द बिंदु को हल करता है।
- हलोजन मुक्त UL94V-0 प्लास्टिक: घरेलू उपकरणों, औद्योगिक नियंत्रण और ऑटोमोटिव इलेक्ट्रॉनिक्स के लिए अग्नि सुरक्षा ऑडिट पास करता है।

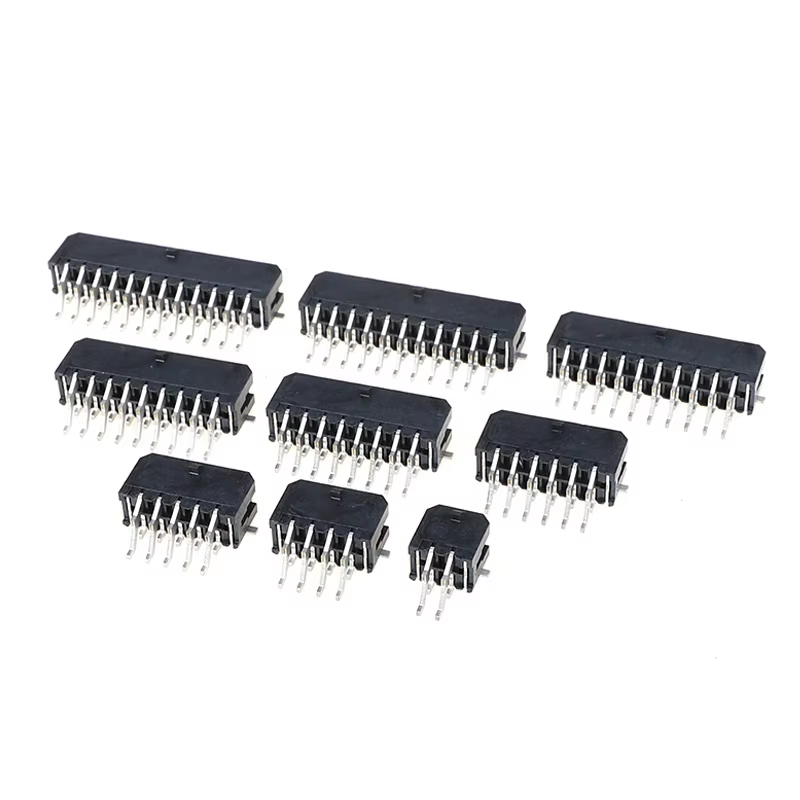

- पूरी रेंज 4P~24P: एकीकृत श्रृंखला, बीओएम और इन्वेंट्री प्रबंधन को सरल बनाएं।
- प्रतिस्पर्धी लीड समय और मूल्य निर्धारण: लघु उत्पादन चक्र बनाम विदेशी मूल ब्रांड।
- समर्पित टर्मिनल और आवास मिलान सेट: लगातार क्रिम्प प्रदर्शन, क्षेत्र विफलता दर को कम करें।
- लचीले चढ़ाना विकल्प: पावर सर्किट के लिए टिन, उच्च-स्थिरता सिग्नल सर्किट के लिए चयनात्मक सोना।
आवेदन
- ऑटोमोटिव इलेक्ट्रॉनिक्स: वाहन नियंत्रण मॉड्यूल, ऑन-बोर्ड सेंसर, बीएमएस, आंतरिक प्रकाश व्यवस्था
- औद्योगिक उपकरण: सर्वो ड्राइव, पीएलसी, बिजली आपूर्ति, औद्योगिक नियंत्रक
- घरेलू उपकरण: इन्वर्टर, स्मार्ट होम कंट्रोल बोर्ड, पावर मॉड्यूल
- ऊर्जा और IoT: बैटरी पैक, चार्जिंग मॉड्यूल, ऑटोमेशन सिग्नल ट्रांसमिशन
पैकेजिंग विधि
- मानक: विरोधी स्थैतिक बैग पैकिंग
- वैकल्पिक: सफेद/तटस्थ कार्टन बॉक्स पैकिंग। कस्टम पैकिंग लेबल और बारकोड अनुरोध पर उपलब्ध हैं।
समय सीमा
- नमूने: 3 कार्य दिवस
- बड़े पैमाने पर आदेश: 1-2 सप्ताह
फ़ैक्टरी प्रमाणपत्र और कस्टम सेवा
- प्रमाणपत्र: UL, RoHS, REACH, ISO9001
- MOQ: मानक वस्तुओं के लिए कम MOQ
- नमूना नीति:निःशुल्क नमूने/तेजी से नमूना वितरण का समर्थन करें।कस्टम सेवा: कस्टम पिन गिनती, प्लेटिंग मोटाई, केबल हार्नेस असेंबली, विशेष पैकेजिंग और मार्किंग।
ग्राहक चयन मार्गदर्शिका
- पिन स्थिति की पुष्टि करें: 4P~24P डबल-पंक्ति क्षैतिज प्रकार।
- प्लेटिंग चुनें: पावर सर्किट के लिए टिन; लंबी आयु वाले सिग्नल संपर्कों के लिए सोना चढ़ाने की अनुशंसा की जाती है।
- वायर गेज: पुल-आउट ताकत की गारंटी के लिए क्रिम्प टर्मिनलों के लिए AWG रेंज का मिलान करें।
- पर्यावरण जांच: भारी कंपन के लिए, कुंडी प्रतिधारण की पुष्टि करें; उच्च तापमान अनुप्रयोग एलसीपी आवास का उपयोग करें।
- पूर्व-सत्यापन: बड़े पैमाने पर डिज़ाइन लॉक से पहले कंपन, तापमान चक्रण और क्रिंप परीक्षण के लिए निःशुल्क नमूने ऑर्डर करें।
- मेटिंग जांच: ड्रॉप-इन प्रतिस्थापन के लिए मोलेक्स 43045 श्रृंखला आवास और टर्मिनलों के साथ पूरी तरह से संगत।
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कोई कैटलॉग है? क्या आप अपने सभी उत्पादों की जांच के लिए मुझे कैटलॉग भेज सकते हैं?
उत्तर: हां, कैटलॉग प्राप्त करने के लिए आप हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे आपके कैटा में उत्पाद नहीं मिल रहा हैलॉग. क्या आप मेरे लिए यह उत्पाद बना सकते हैं?
उत्तर: हमारा कैटलॉग हमारे अधिकांश उत्पाद दिखाता है, लेकिन सभी नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए और आप कितने चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे तैयार करने के लिए एक नया साँचा भी डिज़ाइन और बना सकते हैं। आपके संदर्भ के लिए, एक साधारण साँचा बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप एक नमूना प्रदान कर सकते हैं? क्या ये नमूने निःशुल्क हैं?
उत्तर: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर निःशुल्क नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा
4. प्रश्न: आपके डिलीवरी समय के बारे में क्या?
ए: स्टॉक माल 1 दिन के भीतर वितरित किया जाता है; अनुकूलित सामान 5-7 दिनों के भीतर वितरित कर दिए जाते हैं
5. प्रश्न: अपना ऑर्डर कैसे शिप करें?
उत्तर: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। वह डोर-टू-डोर सेवा है। बड़े पैकेज के लिए, हम उन्हें हवाई या समुद्री मार्ग से भेज सकते हैं। हम मानक निर्यात डिब्बों का उपयोग करते हैं। डिलीवरी के दौरान उत्पाद को होने वाली किसी भी क्षति के लिए हम जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूँ?
ए: टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हम चालान के समान राशि प्राप्त कर सकें। और आप आरएमबी में भुगतान कर सकते हैं। कोई बात नहीं।
7. प्रश्न: आपकी कंपनी के गुणवत्ता नियंत्रण के बारे में क्या ख्याल है?
उत्तर: ISO9001 का सख्ती से पालन करें। IQC, OQC, IPQC और QA हमारे स्टाफ का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
उत्तर: हमारे पास हमारे सभी उत्पादों की मूल्य सूची नहीं है। चूँकि हमारे पास बहुत सारी वस्तुएँ हैं, इसलिए उनकी सभी कीमतों को एक सूची में सूचीबद्ध करना असंभव है, और सामग्री की लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें अपनी ज़रूरत की सभी वस्तुओं की एक सूची दे सकते हैं; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग कर सकते हैं?
उत्तर: हाँ. हमने बहुत कुछ कस्टमाइज़ किया है
पूर्व में हमारे ग्राहकों के लिए उत्पाद (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, इसमें कोई समस्या नहीं है क्योंकि हम पैकेज पर आपका लोगो या अन्य जानकारी डालते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास कौन से प्रमाणपत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
