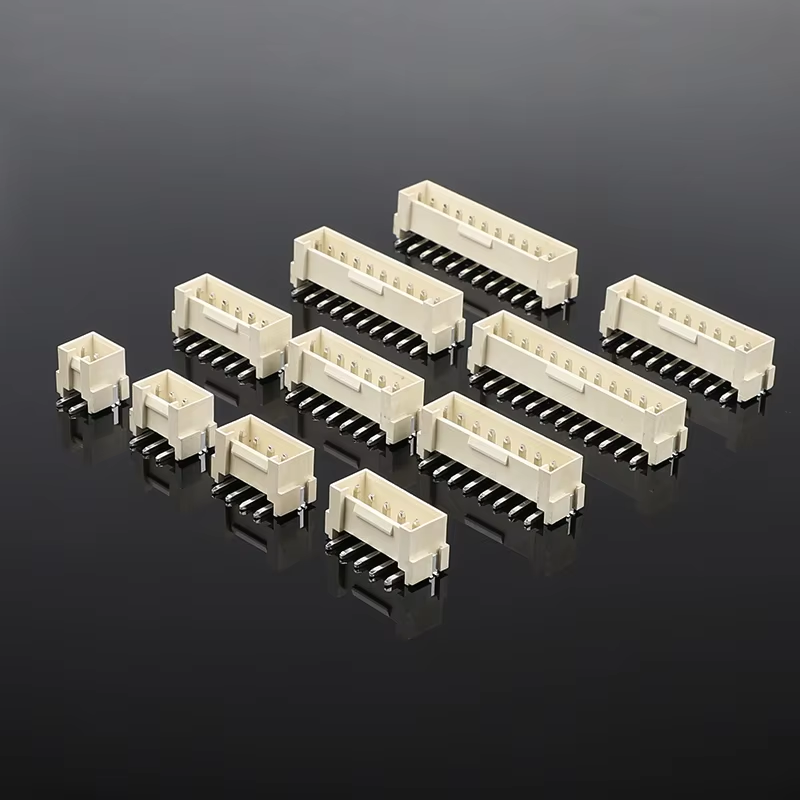

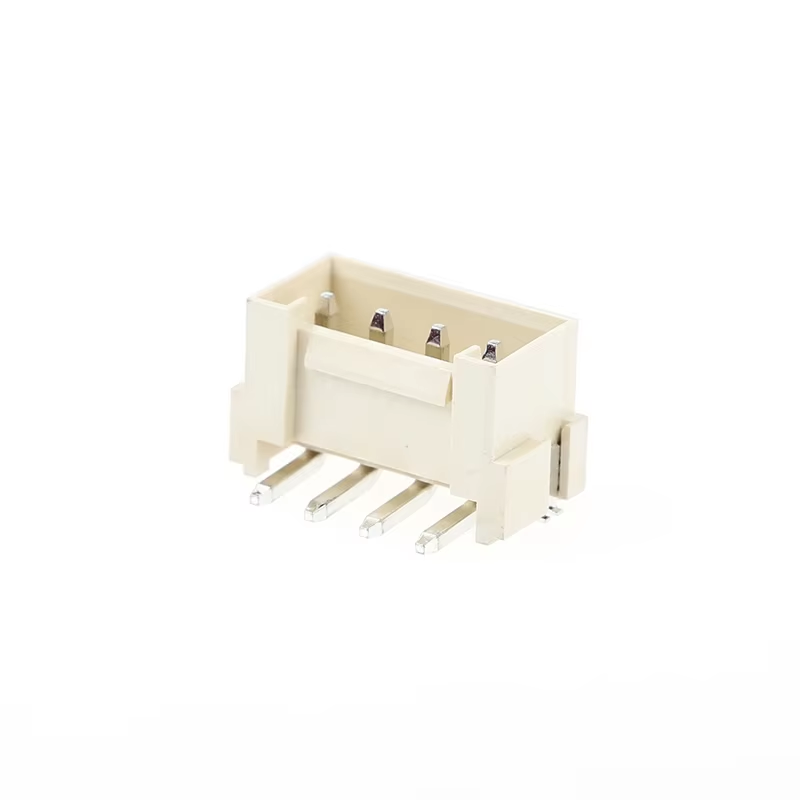

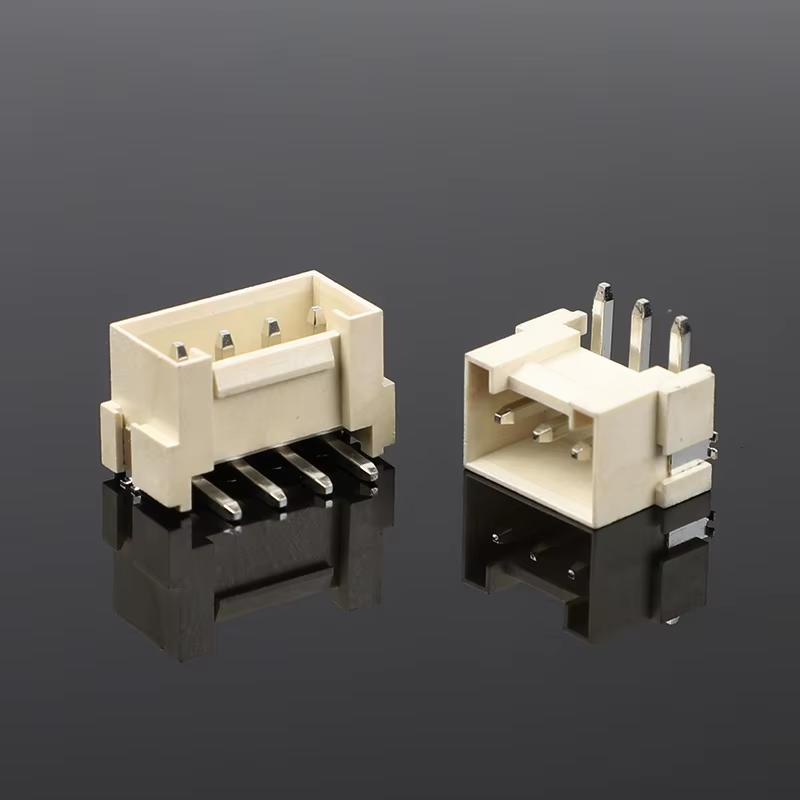

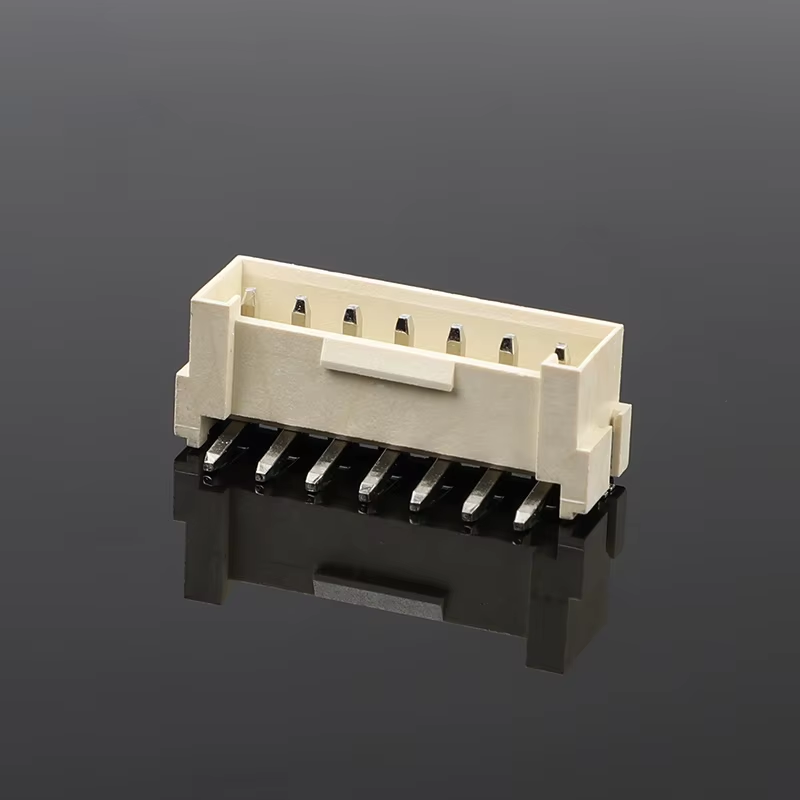

5557/5569 4.2 मिमी पिच डबल रो कनेक्टर बकल पिन के साथ हॉरिजॉन्टल प्लग बोर्ड कनेक्टर वायर-टू-बोर्ड कनेक्टर
उत्पाद हाइलाइट्स
- पिच: 4.2 मिमी, डबल रो, बकल पिन के साथ हॉरिजॉन्टल टाइप, वायर-टू-बोर्ड
- UL94V-0 फ्लेम रिटार्डेंट हाउसिंग, औद्योगिक और घरेलू उपकरणों के उपयोग के लिए हैलोजन-मुक्त
- एंटी-ड्रॉप बकल डिज़ाइन: मजबूत कंपन (औद्योगिक और वाहन वातावरण) के तहत आकस्मिक अन-मेटिंग को रोकता है
- पूर्ण सहायक सेट: मैचिंग हाउसिंग + टर्मिनल उपलब्ध
- स्थिर विद्युत संपर्क, आसान असेंबली और क्रिम्प ऑपरेशन
तकनीकी विशिष्टताएँ
| आइटम |
विवरण |
| विद्युत प्रदर्शन |
रेटेड करंट: प्रति सर्किट 9A अधिकतम
रेटेड वोल्टेज: 250V AC
संपर्क प्रतिरोध: ≤10mΩ
इन्सुलेशन प्रतिरोध: ≥1000MΩ
वोल्टेज सहन करें: 1500V AC/मिनट |
| यांत्रिक प्रदर्शन |
पिच: 4.2 मिमी, डबल रो
सम्मिलन दिशा: हॉरिजॉन्टल प्लग
मेटिंग साइकल: ≥500 बार
बकल: लॉकिंग बकल, कंपन के तहत एंटी-अनमेटिंग |
| सामग्री और प्लेटिंग |
हाउसिंग: PBT UL94V-0, हैलोजन-मुक्त
टर्मिनल: कॉपर अलॉय
प्लेटिंग: टिन-प्लेटेड (गोल्ड प्लेटिंग वैकल्पिक) |
| पर्यावरणीय प्रदर्शन |
ऑपरेटिंग तापमान: -40℃ ~ +105℃
RoHS कंप्लायंट |
| सोल्डरिंग गाइड |
रिफ्लो सोल्डरिंग: अधिकतम 260℃, 10 सेकंड अधिकतम
वेव सोल्डरिंग: अधिकतम 250℃ |
क्रॉस रेफरेंस / वैकल्पिक प्रतिस्थापन
JST / Molex / TE AMP श्रृंखला के लिए संगत विकल्प:
- JST: EH श्रृंखला 4.2 मिमी डबल रो
- Molex: 3901 श्रृंखला 4.2 मिमी डबल रो वायर-टू-बोर्ड
- TE AMP: 4.2 मिमी पिच डबल रो बकल वायर-टू-बोर्ड कनेक्टर
नोट: ड्रॉप-इन प्रतिस्थापन से पहले पिन गणना और यांत्रिक आयाम की जांच करें।
उत्पाद सुविधाएँ
- अंतर्निहित लॉकिंग बकल, कंपन और झटके के खिलाफ प्रभावी एंटी-अनमेटिंग
- हैलोजन-मुक्त UL94V-0 PBT हाउसिंग, उच्च लौ प्रतिरोध
- हॉरिजॉन्टल बोर्ड माउंट, PCB स्पेस बचाता है
- अलग हाउसिंग और क्रिम्प टर्मिनल, लचीला वायर हार्नेस असेंबली
- स्थिर टिन-प्लेटेड टर्मिनल, कम संपर्क प्रतिरोध
उत्पाद लाभ
- कंपन प्रतिरोधी लॉकिंग बकल, कठोर औद्योगिक/वाहन वातावरण में ढीले कनेक्शन के जोखिम को हल करता है
- उच्च सुरक्षा सामग्री: UL94V0 + हैलोजन-मुक्त, सख्त उपकरण और औद्योगिक मानकों को पूरा करता है
- पूर्ण सेट आपूर्ति: स्टॉक में हाउसिंग + टर्मिनल, अलग से पुर्जे सोर्स करने की आवश्यकता नहीं
- सख्त आयाम नियंत्रण, प्रसिद्ध अंतरराष्ट्रीय ब्रांडों के साथ अच्छी इंटरचेंजबिलिटी
- विश्वसनीयता से समझौता किए बिना लागत प्रभावी विकल्प
आवेदन
- औद्योगिक नियंत्रण उपकरण
- घरेलू उपकरण (रेफ्रिजरेटर, वॉशिंग मशीन, ओवन)
- ऑटोमोटिव सहायक वायरिंग हार्नेस
- पावर सप्लाई और यूपीएस
- एलईडी ड्राइवर मॉड्यूल
- उपकरण और मापन उपकरण
पैकेजिंग विधि
- मानक: एंटी-स्टैटिक बैग पैकिंग
- वैकल्पिक: सफेद / न्यूट्रल कार्टन बॉक्स पैकिंग। कस्टम पैकिंग लेबल और बारकोड अनुरोध पर उपलब्ध हैं।
भुगतान विधि
EXW, FOB, CIF, CPT, T/T, L/C उपलब्ध
लीड टाइम
- नमूने: 3 कार्य दिवस
- बड़े ऑर्डर: 1-2 सप्ताह
फैक्टरी प्रमाणपत्र और कस्टम सेवा
- प्रमाणन: UL, RoHS, REACH, ISO9001
- MOQ: मानक वस्तुओं के लिए कम MOQ
- नमूना नीति: मुफ्त नमूने उपलब्ध / तेज नमूना वितरण।कस्टम सेवा: कस्टम पिन गणना, प्लेटिंग मोटाई, केबल हार्नेस असेंबली, विशेष पैकेजिंग और मार्किंग।
- ग्राहक चयन गाइड
पिन और वर्तमान लोड आवश्यकता की पुष्टि करें
- अपने उपकरण के कार्य तापमान और कंपन स्तर को सत्यापित करें
- PCB फुटप्रिंट (हॉरिजॉन्टल प्लग) की जांच करें
- सामग्री आवश्यकता की पुष्टि करें: हैलोजन-मुक्त / लौ रेटिंग
- प्रतिस्थापन के लिए मूल ब्रांड पार्ट नंबर के साथ क्रॉस-चेक करें
- बड़े प्रोजेक्ट अपनाने से पहले प्री-टेस्ट के लिए मुफ्त नमूने का अनुरोध करें
- अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है। क्या आप मेरे लिए यह उत्पाद बना सकते हैं?
ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने और उत्पादन करने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं। आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।3. प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।
4. प्रश्न: आपके डिलीवरी समय के बारे में क्या?
ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।
5. प्रश्न: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे DHL, FedEx, UPS, TNT, EMS। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। हम डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं RMB का भुगतान कर सकता हूँ?
ए: हम T/T (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप RMB में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्रश्न: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?
ए: सख्ती से ISO9001 का पालन करें। IQC, OQC, IPQC, और QA हमारे कर्मचारियों का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण CCD द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारे आइटम हैं, सभी कीमतों को सूचीबद्ध करना असंभव है, और कीमतें सामग्री लागत और मात्रा के आधार पर बदलती हैं। और आप हमें उन सभी वस्तुओं की एक सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम आपके लोगो या अन्य जानकारी को पैकेज पर डाल सकते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास क्या प्रमाण पत्र हैं?
ए: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि।
