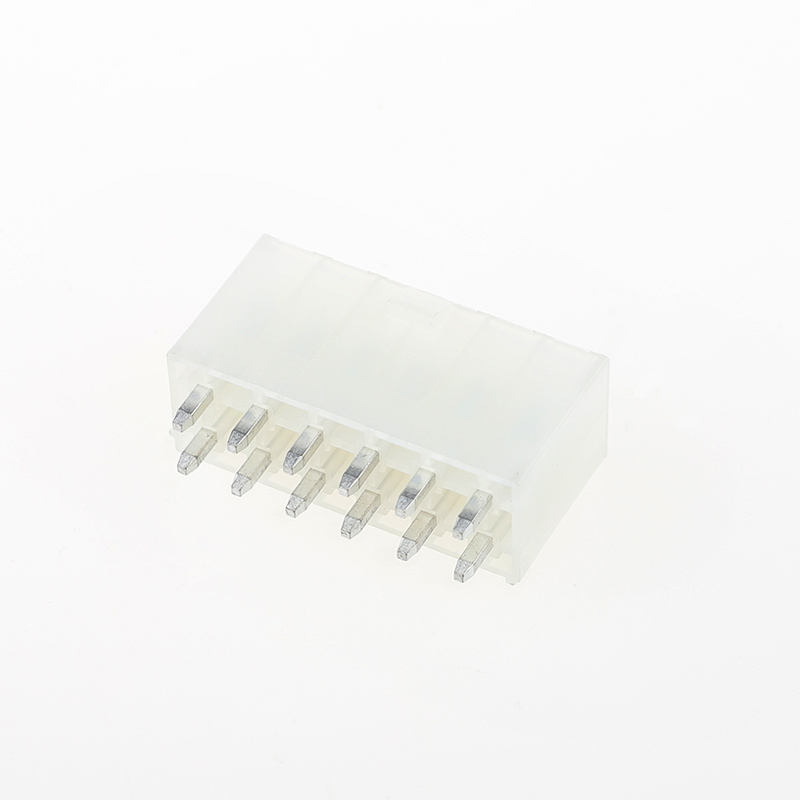

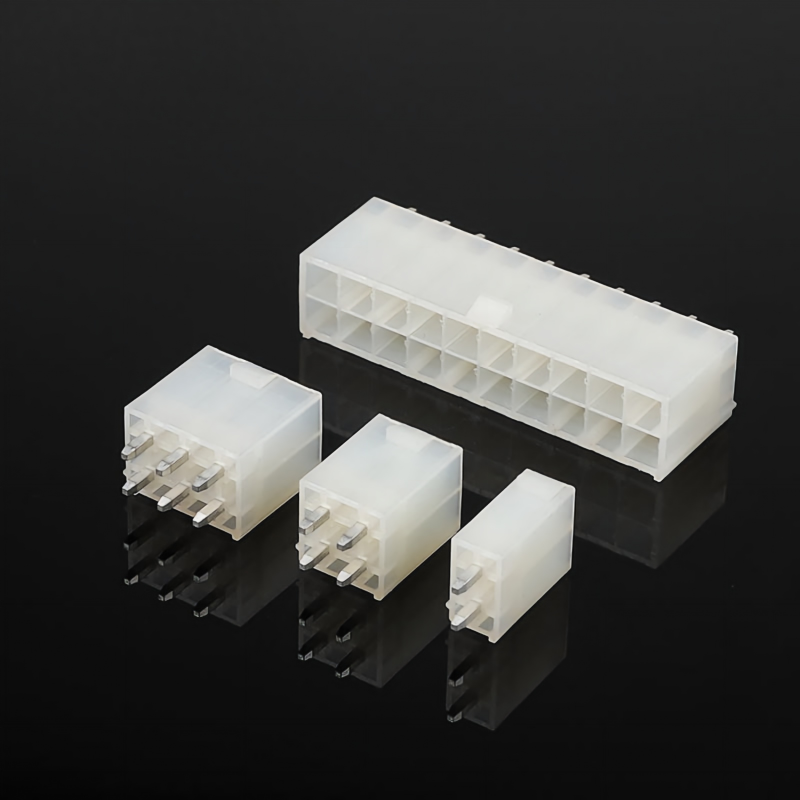

55557 वर्टिकल 4.2 मिमी पिच वायर-टू-बोर्ड कनेक्टर डबल रो स्ट्रेट पिन बकल
उत्पाद हाइलाइट्स
✅ पिच: 4.2 मिमी, डबल पंक्ति, वर्टिकल स्ट्रेट पिन वायर-टू-बोर्ड कनेक्टर
✅ UL94V-0 ज्वाला मंदक आवास, औद्योगिक और घरेलू उपकरणों के लिए हलोजन मुक्त
✅ एंटी-वाइब्रेशन लॉकिंग बकल: निरंतर झटके और कंपन (औद्योगिक / वाहन कठोर वातावरण) के तहत आकस्मिक अन-मेटिंग को रोकता है।
✅ पूरा सेट उपलब्ध: मैचिंग हाउसिंग + क्रिम्प टर्मिनल एक साथ आपूर्ति किए गए
तकनीकी निर्देश
| वस्तु |
विवरण |
| विद्युत प्रदर्शन |
रेटेड करंट: प्रति सर्किट 5A अधिकतम
रेटेड वोल्टेज: 250V एसी
संपर्क प्रतिरोध: ≤20mΩ
इन्सुलेशन प्रतिरोध: ≥1000MΩ
वोल्टेज झेलें: 1 मिनट के लिए 1500V एसी |
| यांत्रिक प्रदर्शन |
पिच: 4.2 मिमी
व्यवस्था: दोहरी पंक्ति, लंबवत सीधी पिन
संभोग चक्र: ≥100 बार
प्रतिधारण: लॉक बकल डिज़ाइन, कंपन के तहत एंटी-अनमेटिंग
सम्मिलन/निकासी बल: सामान्य, कोई अत्यधिक घिसाव नहीं |
| सामग्री एवं चढ़ाना |
आवास: नायलॉन, UL94V-0, हलोजन-मुक्त
संपर्क टर्मिनल: कॉपर मिश्र धातु
चढ़ाना: टिन चढ़ाना (एयू चढ़ाना वैकल्पिक) |
| पर्यावरण |
ऑपरेटिंग तापमान: -40℃ ~ +105℃
RoHS अनुरूप |
| सोल्डरिंग गाइड |
रीफ़्लो सोल्डरिंग: अधिकतम 260℃, अधिकतम 10s
हाथ से सोल्डरिंग: 3s के भीतर अधिकतम 320℃ |
क्रॉस रेफरेंस/वैकल्पिक प्रतिस्थापन
प्रसिद्ध अंतरराष्ट्रीय कनेक्टर ब्रांडों का सीधा विकल्प:
- जेएसटी:एक्सएच श्रृंखला
- मोलेक्स:55557 श्रृंखला
- टीई (एएमपी): समतुल्य 4.2 मिमी डबल पंक्ति ऊर्ध्वाधर वायरबोर्ड श्रृंखला
उत्पाद की विशेषताएँ
- 4.2 मिमी पिच डबल पंक्ति ऊर्ध्वाधर सीधी पिन संरचना, कॉम्पैक्ट पीसीबी पदचिह्न
- अंतर्निर्मित सुरक्षित बकल, कंपन के तहत विरोधी विघटन
- हलोजन मुक्त UL94V-0 नायलॉन इन्सुलेटर
- पूर्ण समाधान: आवास + टर्मिनल एक-स्टॉप खरीद
- स्थिर टिन-प्लेटेड संपर्क, कम संपर्क प्रतिरोध
उत्पाद लाभ
- एंटी-वाइब्रेशन लॉकिंग बकल औद्योगिक और ऑन-बोर्ड उपकरणों के लिए आकस्मिक अन-मेटिंग दर्द बिंदु को हल करता है
- उच्च ज्वाला मंदक + हलोजन मुक्त, सख्त हरे और सुरक्षा मानकों को पूरा करता है
- जेएसटी/मोलेक्स/टीई 4.2 मिमी श्रृंखला के साथ विनिमेय, पीसीबी रीडिज़ाइन के बिना आसान ड्रॉप-इन प्रतिस्थापन
- विस्तृत तापमान रेंज के तहत स्थिर विद्युत प्रदर्शन
- फ़ैक्टरी प्रत्यक्ष आपूर्ति, लचीली कस्टम सेवा उपलब्ध
आवेदन
- औद्योगिक नियंत्रण उपकरण
- घरेलू उपकरण (रेफ्रिजरेटर, वॉशिंग मशीन, एयर कंडीशनर)
- ऑटोमोटिव सहायक इलेक्ट्रॉनिक्स, वाहन आंतरिक मॉड्यूल
- बिजली आपूर्ति और यूपीएस
- एलईडी लाइटिंग ड्राइवर
- चिकित्सा एवं माप उपकरण
पैकेजिंग विधि
- मानक: विरोधी स्थैतिक बैग पैकिंग
- वैकल्पिक: सफेद/तटस्थ कार्टन बॉक्स पैकिंग। कस्टम पैकिंग लेबल और बारकोड अनुरोध पर उपलब्ध हैं।
भुगतान विधि
EXW, एफओबी, सीआईएफ, सीपीटी, टी/टी, एल/सी उपलब्ध
समय सीमा
- नमूने: 3 कार्य दिवस
- बड़े पैमाने पर आदेश: 1-2 सप्ताह
फ़ैक्टरी प्रमाणपत्र और कस्टम सेवा
- प्रमाणपत्र: UL, RoHS, REACH, ISO9001
- MOQ: मानक वस्तुओं के लिए कम MOQ
- नमूना नीति: नि:शुल्क नमूने उपलब्ध हैं/ तेजी से नमूना वितरण।
- कस्टम सेवा: कस्टम पिन गिनती, प्लेटिंग मोटाई, केबल हार्नेस असेंबली, विशेष पैकेजिंग और मार्किंग।
ग्राहक चयन मार्गदर्शिका
- पिन गिनती और पीसीबी माउंटिंग दिशा की पुष्टि करें: लंबवत सीधा पिन
- कार्यशील धारा, वोल्टेज और तापमान सीमा सत्यापित करें
- उच्च कंपन परिदृश्य के लिए: अन-मेटिंग से बचने के लिए बकल संस्करण का उपयोग करना चाहिए
- हरित सामग्री की आवश्यकता: हलोजन-मुक्त + UL94V-0 आवास का चयन करें
- क्रॉस-चेक: मोलेक्स 55557 / जेएसटी एक्सएच / टीई समकक्ष 4.2 मिमी कनेक्टर के लिए प्रत्यक्ष विकल्प; प्रतिस्थापन से पहले पिन असाइनमेंट सत्यापित करें
- सोल्डरिंग: आवास को पिघलने से रोकने के लिए रिफ्लो तापमान प्रोफ़ाइल का सख्ती से पालन करें
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कोई कैटलॉग है? क्या आप अपने सभी उत्पादों की जांच के लिए मुझे कैटलॉग भेज सकते हैं?
उत्तर: हां, कैटलॉग प्राप्त करने के लिए आप हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे आपके कैटा में उत्पाद नहीं मिल रहा हैलॉग. क्या आप मेरे लिए यह उत्पाद बना सकते हैं?
उत्तर: हमारा कैटलॉग हमारे अधिकांश उत्पाद दिखाता है, लेकिन सभी नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए और आप कितने चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे तैयार करने के लिए एक नया साँचा भी डिज़ाइन और बना सकते हैं। आपके संदर्भ के लिए, एक साधारण साँचा बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप एक नमूना प्रदान कर सकते हैं? क्या ये नमूने निःशुल्क हैं?
उत्तर: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर निःशुल्क नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा
4. प्रश्न: आपके डिलीवरी समय के बारे में क्या?
ए: स्टॉक माल 1 दिन के भीतर वितरित किया जाता है; अनुकूलित सामान 5-7 दिनों के भीतर वितरित कर दिए जाते हैं
5. प्रश्न: अपना ऑर्डर कैसे शिप करें?
उत्तर: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। वह डोर-टू-डोर सेवा है। बड़े पैकेज के लिए, हम उन्हें हवाई या समुद्री मार्ग से भेज सकते हैं। हम मानक निर्यात डिब्बों का उपयोग करते हैं। डिलीवरी के दौरान उत्पाद को होने वाली किसी भी क्षति के लिए हम जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूँ?
ए: टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हम चालान के समान राशि प्राप्त कर सकें। और आप आरएमबी में भुगतान कर सकते हैं। कोई बात नहीं।
7. प्रश्न: आपकी कंपनी के गुणवत्ता नियंत्रण के बारे में क्या ख्याल है?
उत्तर: ISO9001 का सख्ती से पालन करें। IQC, OQC, IPQC और QA हमारे स्टाफ का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
उत्तर: हमारे पास हमारे सभी उत्पादों की मूल्य सूची नहीं है। चूँकि हमारे पास बहुत सारी वस्तुएँ हैं, इसलिए सभी कीमतों को सूचीबद्ध करना असंभव है, और कीमतें सामग्री लागत और मात्रा के आधार पर बदलती रहती हैं। और आप हमें अपनी ज़रूरत की सभी वस्तुओं की एक सूची दे सकते हैं; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग कर सकते हैं?
उत्तर: हाँ. हमने बहुत कुछ कस्टमाइज़ किया है
पूर्व में हमारे ग्राहकों के लिए उत्पाद (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम पैकेज पर आपका लोगो या अन्य जानकारी डाल सकते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास कौन से प्रमाणपत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
